Interrupteur-sectionneur boîtier moulé 4P 1250A 31335

Interrupteur-sectionneur boîtier moulé 4P 1250 A pour coupure et isolement en puissance

Cet interrupteur-sectionneur boîtier moulé 4 pôles 1250 A de la série Interpact INS/INV est conçu pour les fonctions de coupure en charge et d’isolement sur installations de forte intensité. En version 4P, il permet la section complète des conducteurs concernés et répond aux besoins des tableaux de distribution, armoires de puissance et ensembles industriels où la coupure principale doit rester lisible, directe et adaptée à des courants élevés.

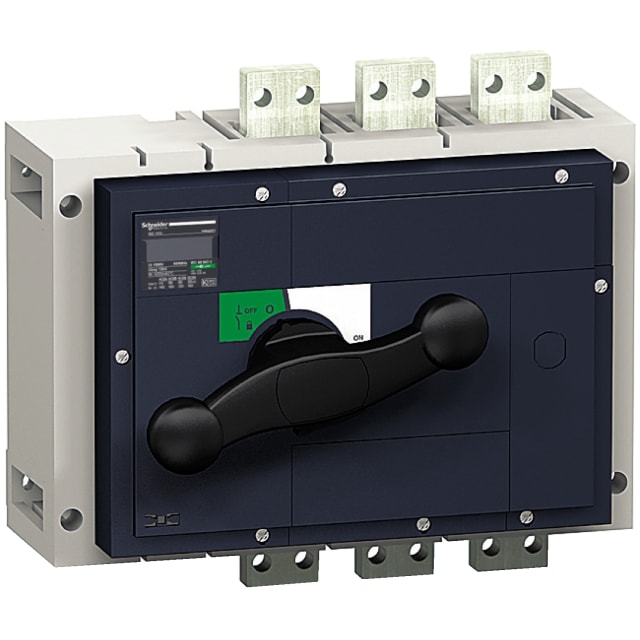

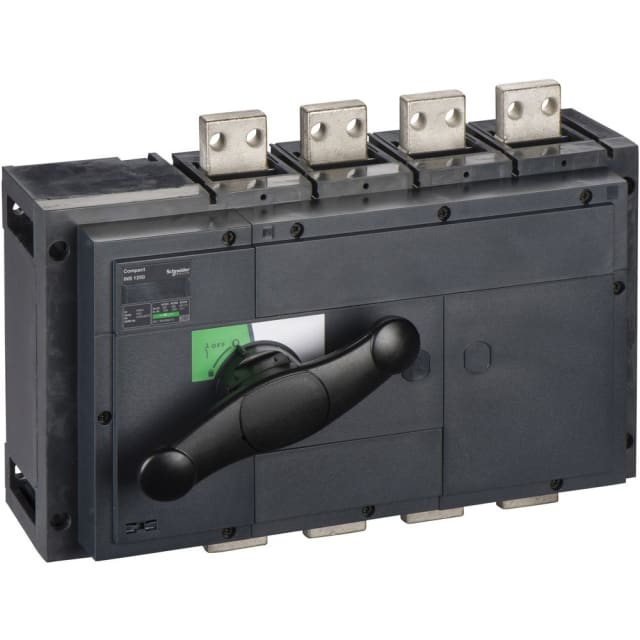

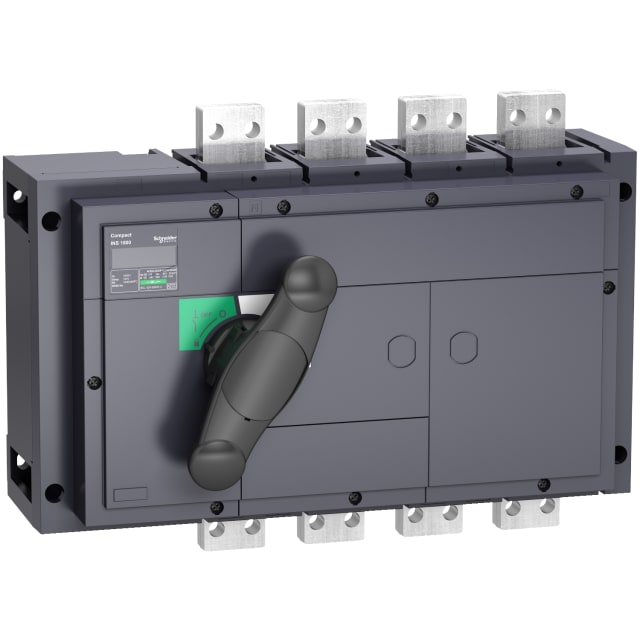

Format INS1250 avec commande rotative longue en face avant

Cette version à encastrer avec technique d’insertion définitive est équipée d’une poignée rotative longue noire, pratique pour une commande frontale claire et accessible. Elle convient aussi bien à une fixation frontale centrale qu’à une fixation frontale 4 trous, ce qui facilite son intégration dans différents coffrets et façades. Son exécution permet également un montage en distributeur ainsi qu’une implantation au sol selon la configuration de l’ensemble électrique.

Calibre 1250 A et tension assignée jusqu’à 690 V pour les applications exigeantes

Avec un courant permanent nominal de 1250 A et une tension de service nominale de 690 V, cet interrupteur-sectionneur s’adresse aux circuits de distribution et de puissance demandant une coupure robuste en courant alternatif. Sa puissance assignée en catégorie CA-23 à 400 V atteint 710 kW, ce qui le rend pertinent pour des usages où la manœuvre de charges importantes impose un appareil dimensionné pour l’environnement industriel et tertiaire technique.

Fonction interrupteur principal et coupure de maintenance

Ce modèle est prévu pour une utilisation en interrupteur principal ainsi qu’en interrupteur de maintenance ou de réparation. Il constitue donc une solution adaptée lorsqu’il faut assurer une séparation visible et maîtrisée d’une partie d’installation avant intervention. La poignée est verrouillable, un point important pour sécuriser la consignation et limiter les remises sous tension non souhaitées pendant les opérations de maintenance.

Isolement, tenue au court-circuit et exploitation dans les tableaux de distribution

Pour les ensembles de distribution électrique, ce sectionneur se distingue par une aptitude élevée à l’intégration en puissance : courant conditionnel de court-circuit de 330 kA et tenue de courte durée Icw de 50 kA. Ces caractéristiques aident au bon dimensionnement dans les architectures où la continuité d’exploitation, la sélectivité d’ensemble et la cohérence avec les protections amont sont des critères essentiels. Le raccordement principal à vis convient aux connexions de puissance nécessitant un serrage franc et stable.

Protection frontale IP40 et encombrement adapté aux intégrations techniques

La face avant bénéficie d’un indice de protection IP40, adapté aux environnements de tableau et d’enveloppe où la commande doit rester protégée en façade. Ses dimensions de 410 mm de largeur, 300 mm de hauteur et 146,5 mm de profondeur permettent d’anticiper précisément l’implantation dans l’armoire ou le coffret. Ce niveau de détail est particulièrement utile pour préparer une rénovation, un remplacement à l’identique ou une nouvelle intégration en distribution électrique.

Une configuration 4 pôles pensée pour les ensembles de distribution structurés

La configuration 4 pôles convient aux installations nécessitant une coupure globale cohérente avec l’architecture du réseau. L’appareil dispose d’un seul organe de commutation et ne comporte ni commande moteur intégrée, ni entraînement moteur en option, ni déclencheur de tension en option, ce qui en fait une solution de commande manuelle dédiée à la coupure, à l’isolement et à la maîtrise simple de circuits de forte puissance. Pour un tableau principal, un départ général ou une coupure de maintenance, ce format INS1250 apporte une réponse claire, lisible et compatible avec les montages de distribution exigeants.
