Centrale de mesure Modbus encastrable MID METSEPM5331

Centrale de mesure encastrable MID pour suivi énergétique complet

La centrale de mesure Modbus encastrable MID METSEPM5331 est conçue pour assurer un suivi précis des grandeurs électriques au sein d’un tableau. Issue de la gamme PowerLogic PM5000, elle combine fonctions de comptage, de mesure et de supervision dans un format frontal adapté à l’intégration en façade. Elle convient aux installations où il faut visualiser clairement les consommations, surveiller les charges et disposer d’une remontée d’informations exploitable en exploitation technique.

Mesures électriques étendues pour analyser l’installation

Ce modèle réunit les fonctions essentielles attendues sur une centrale de mesure évoluée : ampèremètre, voltmètre, mesure de puissance active, puissance réactive, puissance apparente, fréquence et facteur de puissance. Il permet également l’analyse du cos phi et le suivi en charge, ce qui facilite le contrôle du comportement réel des départs et des équipements raccordés. Avec ses 4 entrées de mesure de tension et ses 6 entrées de mesure de courant, il s’adapte aux réseaux trois conducteurs ou quatre conducteurs pour une lecture détaillée des valeurs électriques.

Précision adaptée au comptage et à la performance énergétique

La certification MID et la classe de précision 0,5S en puissance active apportent un niveau de mesure recherché pour les applications de comptage et de répartition énergétique. Cette configuration est particulièrement pertinente lorsque l’on souhaite fiabiliser le suivi des consommations, comparer des usages ou documenter les performances d’une installation avec une lecture cohérente et exploitable dans le temps. La mémoire intégrée de 256 kB permet en plus de conserver des données de mesure utiles pour l’analyse.

Analyse harmonique et surveillance avancée des dérives réseau

La METSEPM5331 ne se limite pas aux mesures de base. Elle prend en charge la mesure des harmoniques jusqu’au 31e rang, un point important pour les environnements comportant variateurs, alimentations électroniques, automatismes ou charges non linéaires. Cette capacité aide à mieux identifier les perturbations susceptibles d’influencer les performances de l’installation, le comportement des protections ou la stabilité des équipements sensibles. Sa fréquence d’échantillonnage de 6400 Hz renforce la finesse de lecture pour les analyses de réseau.

Communication Modbus RS485 pour l’intégration en supervision

Cette centrale de mesure embarque une communication Modbus sur interface RS485, largement utilisée pour l’intégration dans les architectures de GTB, de supervision énergétique ou d’automatisme. Elle permet de remonter les informations de comptage et de mesure vers un système centralisé sans multiplier les équipements. Ce modèle dispose également de 2 entrées numériques et de 4 sorties numériques, ainsi que d’une sortie d’impulsions optique, ce qui ouvre des possibilités pratiques pour la signalisation, le report d’état ou certaines logiques de pilotage associées à la mesure.

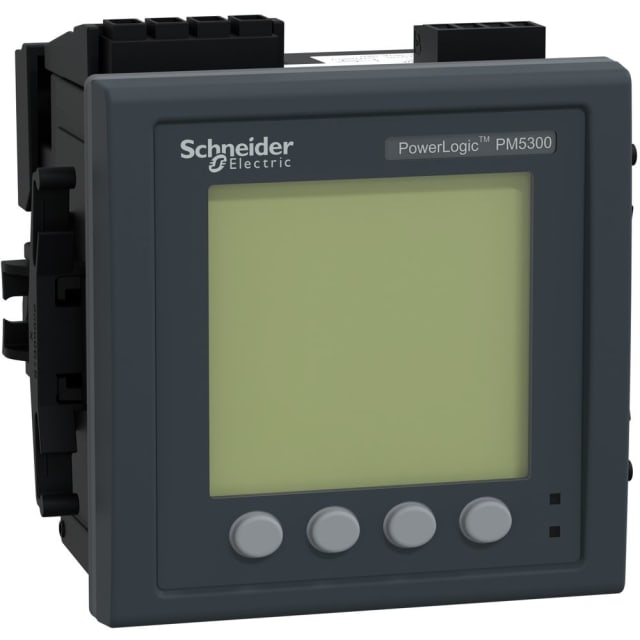

Affichage LCD en façade pour lecture locale rapide

Son écran LCD 128 x 128 assure une consultation locale claire des informations principales directement en face avant. L’utilisateur peut ainsi accéder rapidement aux valeurs électriques utiles sans dépendre d’un poste de supervision. Le montage frontal rend l’appareil particulièrement adapté aux portes de coffrets et aux tableaux où la lisibilité immédiate des mesures est un critère important pour l’exploitation, la maintenance et le diagnostic.

Alimentation souple et format pensé pour l’intégration en tableau

La centrale accepte une alimentation AC/DC, avec une plage de 100 à 415 V en courant alternatif à 50/60 Hz et de 125 à 250 V en courant continu, ce qui facilite son intégration dans des configurations de tableau variées. Son format encastrable de 112 mm de largeur, 101,2 mm de hauteur et 89 mm de profondeur aide à l’installer dans des ensembles où l’espace disponible doit être maîtrisé. Le raccordement accepte des conducteurs monofilares de 0,82 à 3,31 mm², un point utile pour préparer le câblage proprement en armoire.

Une solution pertinente pour tableaux de distribution et comptage divisionnaire

Cette centrale de mesure PowerLogic PM5000 s’adresse aux intégrateurs, tableautiers et exploitants qui recherchent un appareil capable de combiner comptage MID, visualisation locale, communication Modbus et analyse électrique avancée. Elle trouve naturellement sa place dans les tableaux de distribution, les départs stratégiques, les installations tertiaires ou industrielles et les projets de sous-comptage où il faut à la fois mesurer, comprendre et transmettre les données énergétiques avec précision.
