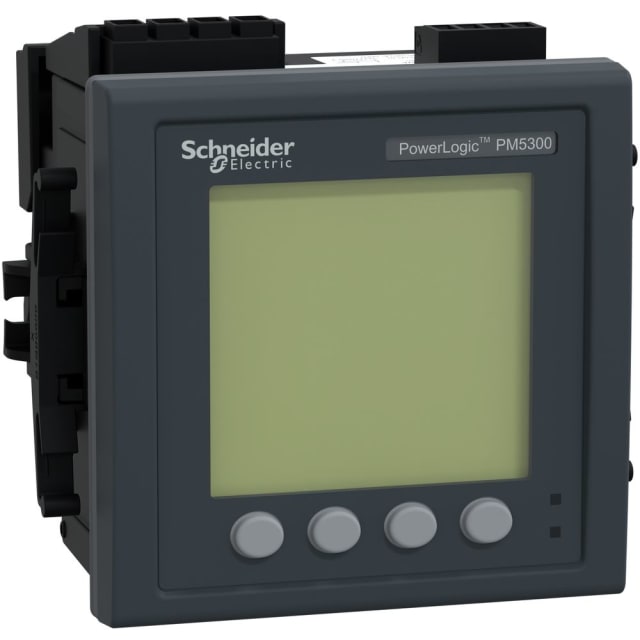

Centrale de mesure Ethernet encastrable MID METSEPM5341

Centrale de mesure Ethernet encastrable pour supervision électrique avancée

La centrale de mesure Ethernet encastrable MID METSEPM5341 est conçue pour le suivi précis des réseaux électriques en tableau. Ce compteur multifonction de la gamme PowerLogic PM5000 permet de centraliser les grandeurs essentielles d’une installation triphasée ou monophasée, avec affichage local sur écran LCD et communication Ethernet intégrée. Son format encastrable en montage frontal facilite son intégration en façade d’armoire ou de coffret lorsque l’on recherche une lecture directe, claire et structurée des données de comptage et de mesure.

Mesures complètes pour analyser l’énergie et les charges

Ce modèle réunit dans un seul appareil les fonctions d’ampèremètre, voltmètre, fréquencemètre, mesure de puissance active, de puissance réactive, de puissance apparente, de facteur de puissance et d’angle de phase cos phi. Il prend en charge les réseaux à trois ou quatre conducteurs et dispose de 4 entrées de mesure de tension ainsi que de 6 entrées de mesure de courant. Cette couverture fonctionnelle permet d’obtenir une vision détaillée du comportement électrique des départs ou des usages surveillés, aussi bien pour le pilotage d’exploitation que pour l’analyse des consommations.

Comptage MID et précision adaptée au suivi énergétique

La présence de la conformité MID en fait une solution pertinente pour les applications de sous-comptage et de répartition des consommations lorsque la traçabilité de la mesure est attendue. La classe de précision 0,5S sur la puissance active selon l’IEC 62053-22 apporte une lecture fine des données, utile pour comparer les charges, suivre les dérives et objectiver les consommations réelles. La mémoire de valeurs mesurées vient compléter cette approche en permettant de conserver les informations nécessaires au suivi dans le temps.

Communication Ethernet et intégration dans les architectures techniques

Cette centrale de mesure intègre un port Ethernet, avec prise de raccordement adaptée au format RJ, pour faciliter son insertion dans une architecture de supervision ou de gestion technique. Le protocole Modbus est pris en charge, tout comme d’autres systèmes de bus selon l’environnement retenu. Ce positionnement en fait un appareil particulièrement adapté aux tableaux électriques communicants, lorsque l’objectif est de remonter les mesures vers un superviseur, un système de management de l’énergie ou une solution de suivi des performances électriques.

Analyse harmonique, alarmes et gestion des états

Le METSEPM5341 ne se limite pas à un simple affichage de consommations. Il permet aussi la mesure des ondes harmoniques jusqu’au 31e rang, un point important pour détecter les perturbations liées aux charges non linéaires et mieux comprendre la qualité de l’énergie disponible sur l’installation. L’appareil dispose également d’entrées et de sorties numériques, avec une sortie d’impulsions optique, ce qui ouvre des possibilités de signalisation, de report d’état ou d’exploitation d’alarmes. Cette logique de surveillance active aide à repérer plus rapidement les anomalies de fonctionnement ou les dépassements de seuils.

Lecture locale confortable et exploitation quotidienne simplifiée

L’écran LCD rétroéclairé en résolution 128 x 128 assure une consultation lisible des informations en face avant. Pour les exploitants, mainteneurs et tableautiers, cette lecture locale reste précieuse pour vérifier instantanément les tensions, courants, fréquences ou puissances sans dépendre d’un outil externe. La plage de fréquence mesurée de 47 à 63 Hz et la fréquence d’échantillonnage de 6400 Hz participent à une observation cohérente du réseau dans les usages courants de suivi et de contrôle.

Format encastrable pensé pour les tableaux électriques

Avec des dimensions de 112 mm de large, 101,2 mm de haut et 89 mm de profondeur, cette centrale de mesure Ethernet encastrable s’intègre dans les façades de tableaux où l’espace doit être optimisé sans renoncer à un affichage complet. Son alimentation AC/DC, de 100 à 415 V en courant alternatif et de 125 à 250 V en courant continu, apporte une bonne souplesse de mise en œuvre. Le raccordement accepte des conducteurs monofilares de 0,82 à 3,31 mm², ce qui facilite son intégration dans des ensembles de distribution, de protection et de comptage bien structurés.
