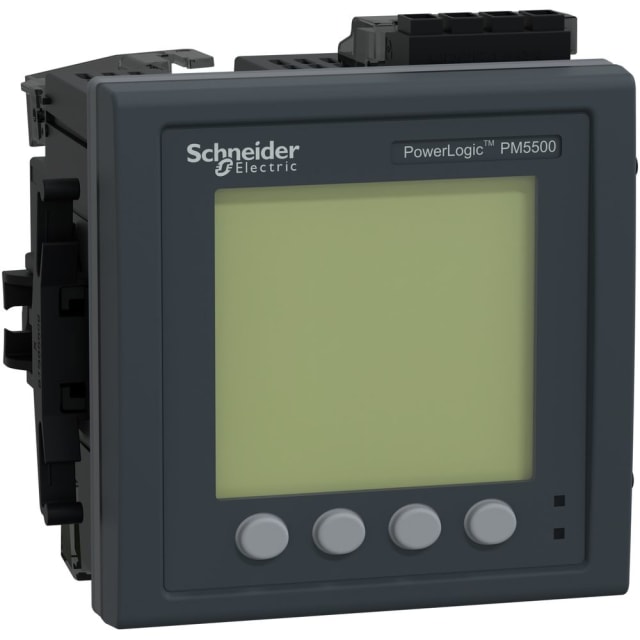

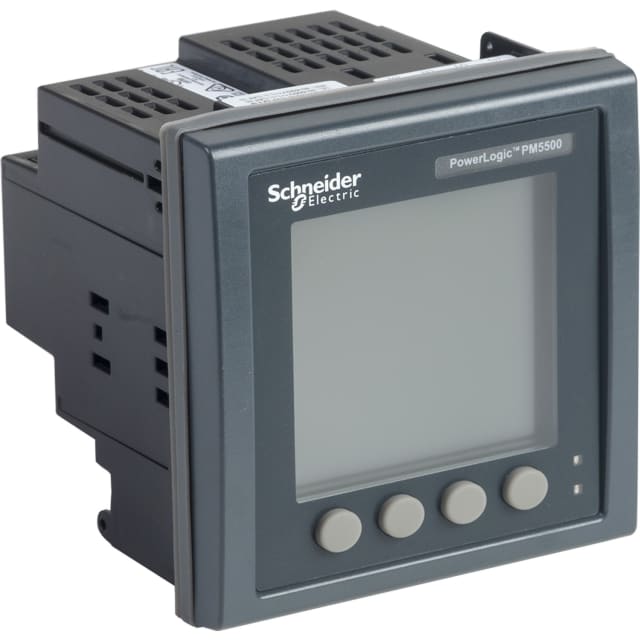

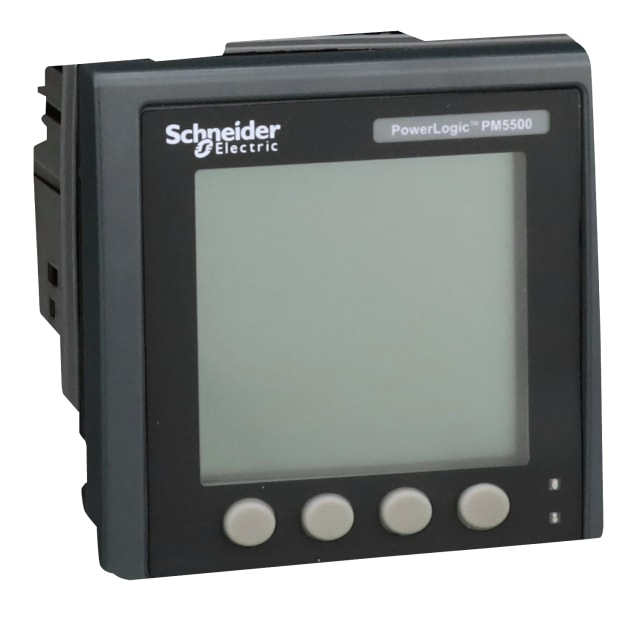

Centrale de mesure encastrée PM5560 Ethernet METSEPM5560

Centrale de mesure encastrée pour le suivi complet des réseaux électriques

La centrale de mesure encastrée PM5560 Ethernet est conçue pour fournir une lecture détaillée et exploitable des grandeurs électriques essentielles dans les tableaux de distribution. Elle réunit les fonctions d’ampèremètre, voltmètre, fréquencemètre, mesure de puissance active, réactive et apparente, ainsi que le calcul du coefficient de puissance et de l’angle de phase. Cette polyvalence permet d’obtenir une vision claire du comportement d’une installation, aussi bien pour le pilotage énergétique que pour la surveillance de charges sensibles.

Mesure avancée de l’énergie avec précision adaptée aux usages exigeants

Ce modèle de la gamme PowerLogic PM5000 se distingue par sa classe de précision 0,2S pour la puissance active selon l’IEC 62053-22, un niveau particulièrement adapté aux applications où la justesse de mesure compte dans le suivi énergétique, l’affectation des consommations ou l’analyse de performance des départs. Son fonctionnement en réseaux trois conducteurs ou quatre conducteurs lui permet de s’intégrer sur de nombreuses architectures de distribution. Avec ses 4 entrées de mesure de tension et ses 8 entrées de mesure du courant, il répond aux besoins de contrôle précis dans les environnements tertiaires et industriels.

Analyse de réseau et lecture des harmoniques jusqu’au 63e rang

La PM5560 ne se limite pas aux valeurs instantanées. Elle permet aussi l’analyse harmonique jusqu’au 63e rang, un atout important pour identifier les perturbations liées aux variateurs, alimentations électroniques, équipements informatiques ou charges non linéaires. Sa fréquence d’échantillonnage de 12800 Hz contribue à affiner l’observation du réseau et à mieux comprendre les dérives de qualité d’énergie. Pour les exploitants et intégrateurs, cela facilite le diagnostic de surcharge, de déséquilibre ou de déformation du signal sans ajouter un appareil dédié supplémentaire.

Communication Ethernet et RS485 pour une intégration simple en supervision

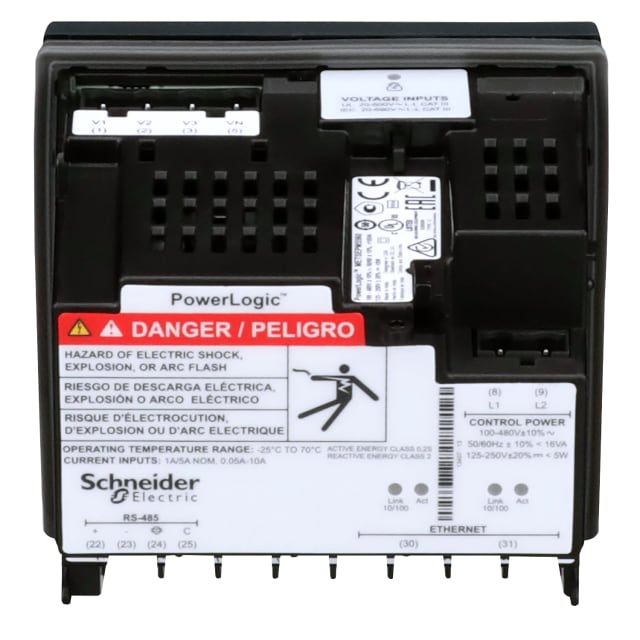

Cette centrale de mesure encastrée est pensée pour les installations communicantes. Elle prend en charge le protocole Modbus et dispose d’une interface RS485, tout en étant conçue pour les architectures Ethernet de supervision. Elle s’intègre ainsi plus facilement dans un système de gestion technique, une supervision d’atelier ou une architecture de comptage réparti. Le produit convient particulièrement aux tableaux nécessitant une remontée des données de consommation, de puissance et d’alarmes vers un outil de visualisation ou d’exploitation centralisé.

Entrées et sorties intégrées pour remonter des états et piloter des fonctions

La présence de 2 entrées numériques et de 4 sorties numériques apporte une souplesse appréciable sur le terrain. Elles permettent par exemple de remonter des états externes, de signaler des seuils ou d’exploiter des logiques d’alarme directement autour du point de mesure. La sortie d’impulsions optique complète l’ensemble pour les besoins de report ou d’interfaçage. Cette configuration est pertinente dans les tableaux où l’on souhaite associer mesure, signalisation et échange d’informations sans multiplier les modules annexes.

Affichage LCD frontal pour une consultation directe dans le tableau

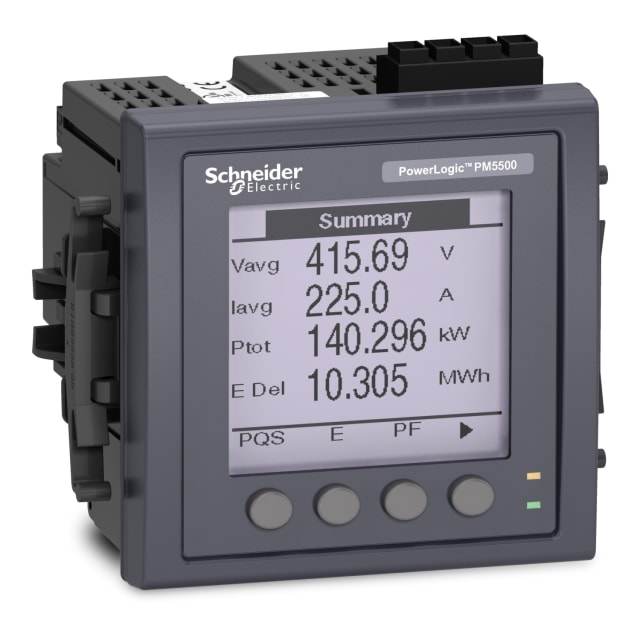

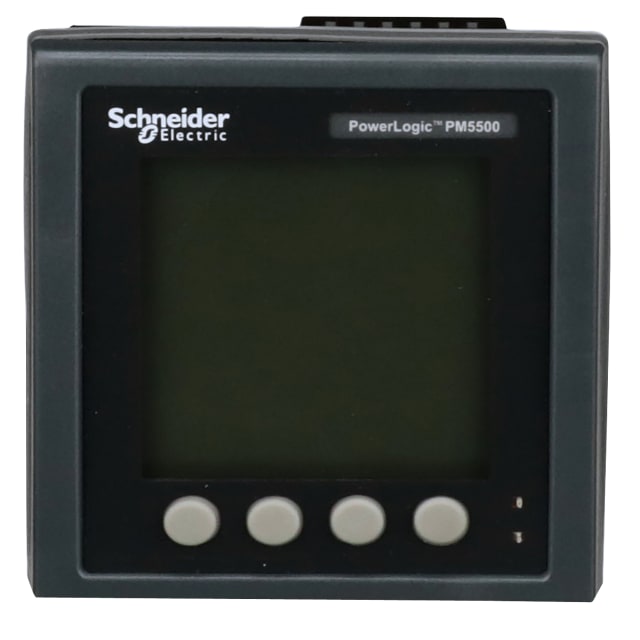

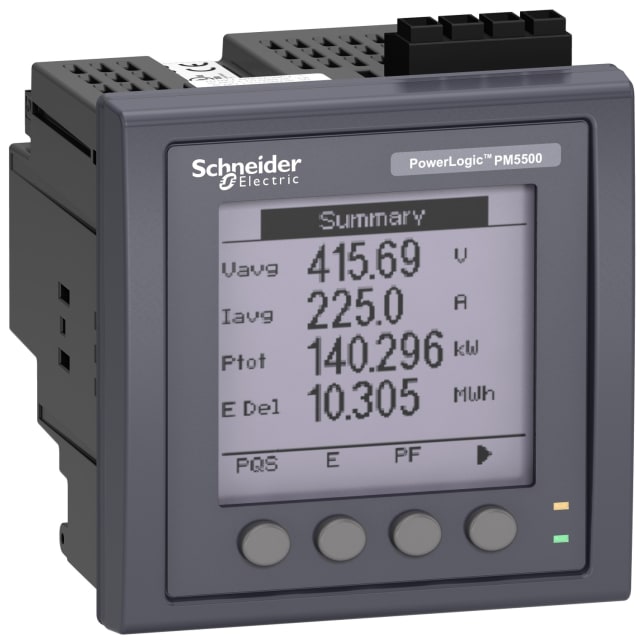

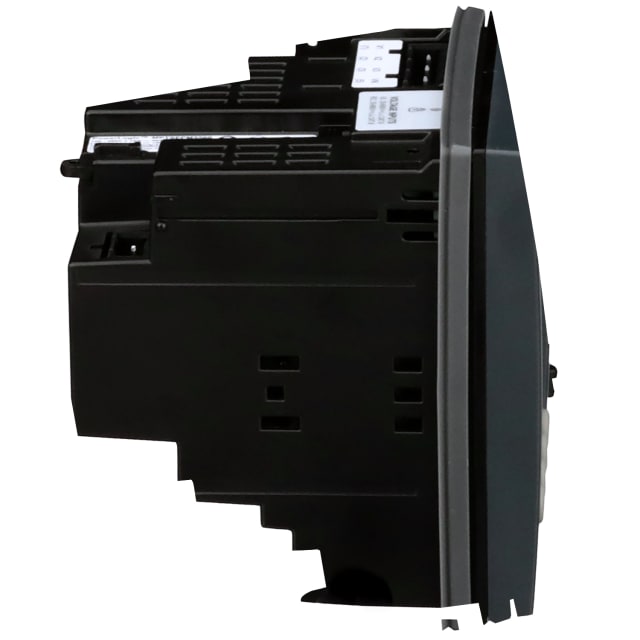

Grâce à son affichage LCD en façade avec résolution 128 x 128, cette centrale offre une lecture locale claire des informations utiles lors des opérations de contrôle, de maintenance ou de mise en service. Son format encastré à montage frontal facilite l’intégration en porte d’armoire ou en façade de tableau. Avec des dimensions de 112 mm de largeur, 101,2 mm de hauteur et 89 mm de profondeur, elle s’inscrit dans une implantation compacte tout en conservant une interface de consultation immédiatement accessible.

Fonctions utiles pour l’exploitation, les alarmes et la traçabilité

Le produit intègre une mémoire de valeurs mesurées, un journal d’audit ainsi qu’un journal des événements de sécurité, ce qui apporte une meilleure lisibilité de l’historique d’exploitation. Il dispose également d’un webserveur avec protocole HTTPS, utile pour l’accès aux informations de configuration et de suivi dans un environnement connecté. La présence d’alarmes et de fonctions de surveillance en charge renforce l’intérêt de cette centrale pour les tableaux où la continuité de service, la détection d’écarts et le contrôle des paramètres électriques doivent être suivis de manière structurée.
