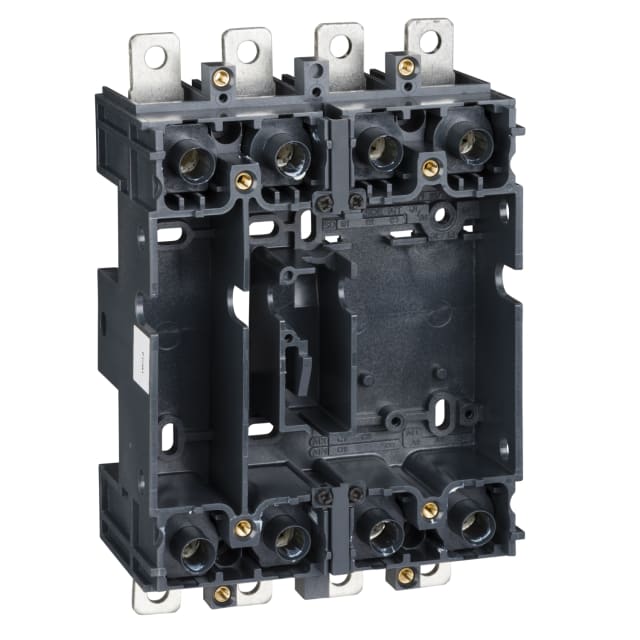

Socle débrochable 4P Compact NSX100-250 LV429267

Socle débrochable 4P pour disjoncteur Compact NSX100 à 250

Ce socle débrochable 4 pôles est conçu pour les disjoncteurs Compact NSX100, NSX160 et NSX250 en version fixe, afin de les convertir en configuration enfichable. Il constitue une solution particulièrement adaptée aux tableaux électriques et ensembles de distribution où l’on recherche une extraction rapide du disjoncteur sans reprendre le câblage de puissance. Son format est prévu pour une intégration propre dans les architectures de protection et de distribution électrique utilisant la gamme Compact NSX.

Extraction rapide du disjoncteur sans déconnexion du circuit amont

L’intérêt principal de ce socle enfichable est de permettre l’installation ou le retrait du disjoncteur plus facilement depuis sa base, sans devoir reconnecter ou déconnecter le circuit d’alimentation à chaque intervention. Cette configuration simplifie les opérations de maintenance, de remplacement et d’évolution d’un coffret, tout en apportant un vrai confort de travail lors du montage en atelier ou des interventions techniques en armoire.

Configuration 4P et intensité assignée jusqu’à 250 A

Prévu pour une exécution 4P, ce socle débrochable convient aux installations nécessitant la coupure de quatre pôles et un courant de dimensionnement jusqu’à 250 A. Il répond ainsi aux besoins des départs de puissance en basse tension sur des applications tertiaires et industrielles. Le raccordement principal s’effectue par vis, un choix apprécié pour obtenir un serrage mécanique précis et une mise en œuvre cohérente dans les tableaux de distribution.

Compatible avec une installation encastrée en tableau

Ce modèle est compatible avec une exécution en tant qu’appareil encastré, ce qui facilite son intégration dans des enveloppes, coffrets et armoires électriques. Son encombrement permet une implantation adaptée aux ensembles de protection compacts, tout en conservant l’accessibilité nécessaire au montage du disjoncteur. Il s’intègre dans un kit de branchement complet et s’utilise dans une logique de montage structurée, propre et fonctionnelle.

Caractéristiques électriques adaptées aux environnements de distribution

Le socle est donné pour une tension d’isolement nominale Ui de 500 V AC et une tenue aux ondes de choc Uimp de 8 kV. La tension de fonctionnement assignée atteint 230 V AC entre phase et neutre ainsi que 440 V AC entre phases, en 50 ou 60 Hz. Ces valeurs en font un accessoire adapté aux ensembles de distribution basse tension où la maîtrise de l’isolement, de la tenue diélectrique et de la continuité d’exploitation fait partie des critères de choix.

Conçu pour les contraintes d’atelier et d’exploitation

Avec un degré de pollution 3 et une catégorie de surtension III, ce socle est dimensionné pour les conditions habituelles rencontrées dans les environnements de tableau électrique. Sa résistance diélectrique selon IEC/EN 60947-1 est annoncée à 2500 V AC. Il accepte une section de conducteur jusqu’à 70 mm² et fonctionne dans une plage de température de -25 °C à +55 °C, ce qui en fait un accessoire pertinent pour des installations techniques exigeant une mise en œuvre maîtrisée.

Un accessoire précis pour compléter un ensemble Compact NSX

Dans une logique de sélection de pièces pour disjoncteur, ce socle débrochable répond à un besoin très ciblé : transformer un appareil fixe Compact NSX en version enfichable tout en conservant une compatibilité cohérente avec la gamme. Pour l’installateur comme pour le tableautier, c’est un choix judicieux lorsqu’il faut faciliter les remplacements futurs, rationaliser les interventions et organiser un tableau de protection avec davantage de souplesse au quotidien.
