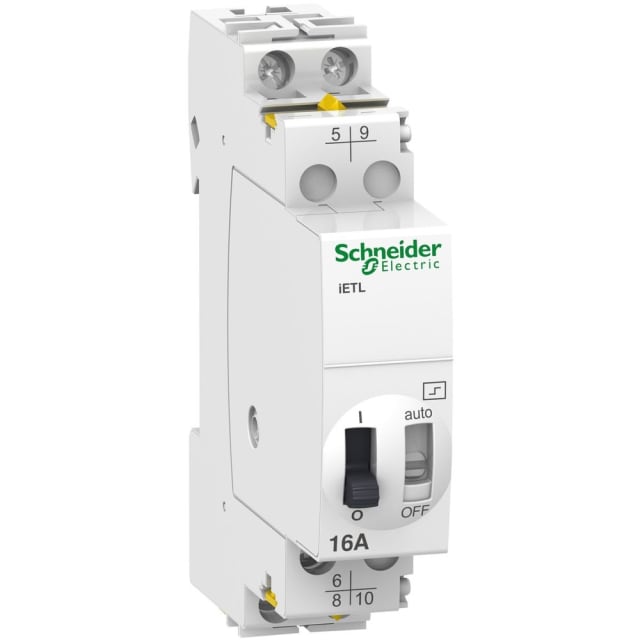

Télérupteur modulaire 16A 2NO 24V CA 12V CC A9C32116

Télérupteur modulaire 16A pour commande d’éclairage sur rail DIN

Ce télérupteur modulaire Acti9 iTL en version iETL est conçu pour la commande impulsionnelle de circuits d’éclairage depuis plusieurs points de commande. Son format 1 module facilite son intégration dans un tableau électrique tout en conservant un encombrement réduit. Adapté au montage sur rail DIN, il convient particulièrement aux installations où l’on recherche une commande centralisée, propre et lisible des points lumineux.

Commande en 24 V CA ou 12 V CC pour une intégration souple

Cette version fonctionne avec une tension de commande en 24 V AC 50/60 Hz ou en 12 V DC, ce qui la rend pertinente pour les architectures de commande basse tension ou les automatismes associés. Cette double compatibilité permet de l’intégrer plus facilement dans des environnements techniques variés, notamment lorsque la commande d’éclairage doit être dissociée du circuit de puissance.

Pouvoir de coupure 16 A adapté aux charges d’éclairage courantes

Avec un courant nominal de 16 A, ce télérupteur modulaire répond aux besoins de nombreux circuits d’éclairage résidentiels, tertiaires ou techniques. Il accepte des charges importantes, avec jusqu’à 1600 W en lampe à incandescence, 1300 VA en fluorescent, 2000 VA en fluorescent en montage duo et 900 VA avec compensation en parallèle. Il constitue ainsi une solution adaptée lorsque plusieurs luminaires ou des charges d’éclairage plus exigeantes doivent être commandés par impulsion.

Configuration de contacts pensée pour la commutation d’usage

L’appareil dispose d’une configuration de contacts adaptée à la gestion d’un circuit commandé par impulsion, avec une fonction mécanique de basculement à chaque ordre reçu. Cette logique d’utilisation permet d’actionner l’éclairage à partir de boutons-poussoirs, avec un comportement simple à exploiter dans les couloirs, cages d’escalier, circulations, locaux techniques ou zones comportant plusieurs points de commande.

Installation modulaire rapide dans le tableau électrique

Sa largeur de 1 unité de division et sa profondeur totale de 84 mm facilitent son implantation dans les coffrets et tableaux modulaires. Le montage sur barre DIN simplifie la pose et permet une organisation cohérente avec les autres appareillages modulaires de distribution et de commande. C’est un choix pratique lorsque la place disponible dans l’enveloppe est comptée ou que l’on souhaite conserver une architecture de tableau claire.

Conçu pour un usage répété en commande impulsionnelle

Ce modèle est prévu pour un fonctionnement par impulsions, avec une durée d’ordre de commande courte et une fréquence de manœuvre compatible avec les usages de commande d’éclairage. Il convient donc aux installations où les commutations sont régulières au fil de la journée, sans nécessiter un appareillage complexe. Son principe mécanique le rend particulièrement lisible pour les intégrateurs et installateurs habitués aux solutions de commande modulaire classiques.

Protection et environnement d’utilisation adaptés au tableau

Ce télérupteur modulaire dispose d’un indice de protection IP20, porté à IP40 une fois installé dans son enveloppe. Il est conçu pour fonctionner dans une plage de température de -20 °C à +50 °C, avec stockage possible de -40 °C à +70 °C. Ces caractéristiques le destinent à une installation en tableau électrique, dans des environnements techniques maîtrisés, en cohérence avec les exigences des équipements modulaires de commande.

Un choix pertinent pour compléter une installation Acti9

Issu de la gamme Acti9 iTL, ce modèle trouve naturellement sa place dans les ensembles modulaires dédiés à la distribution et à la commande. Il permet de répondre précisément à un besoin de télérupteur 16A avec commande en 24 V CA et 12 V CC, sans surdimensionnement inutile. Pour l’installateur comme pour le mainteneur, c’est une référence adaptée lorsque le cahier des charges impose un appareil compact, modulaire et pensé pour la commande d’éclairage par impulsion.
