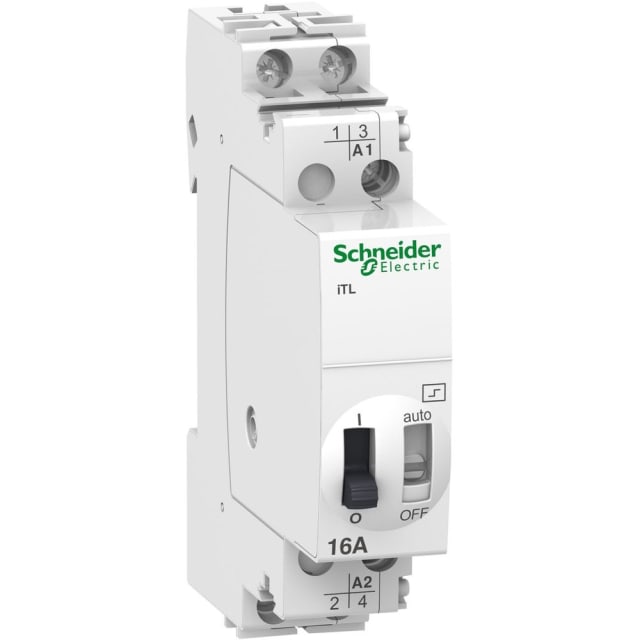

Télérupteur modulaire 16A 2 NO 48V AC 24V DC A9C30212

Télérupteur modulaire 16A 2 NO pour commande d’éclairage en impulsion

Ce télérupteur modulaire Acti9 iTL est conçu pour piloter un circuit d’éclairage à partir de boutons-poussoirs, avec un fonctionnement par impulsion particulièrement adapté aux circulations, cages d’escalier, locaux techniques ou zones nécessitant plusieurs points de commande. Sa configuration 2 pôles avec 2 contacts normalement ouverts permet de commuter efficacement la charge tout en conservant un encombrement réduit dans le tableau électrique.

Double tension de commande 48 V AC et 24 V DC pour intégration souple

Ce modèle fonctionne avec une tension de commande en 48 V AC 50/60 Hz ou en 24 V DC, ce qui facilite son intégration dans des architectures de commande variées. Cette double compatibilité est utile lorsque l’installation impose une logique de commande en très basse tension, tout en conservant une commutation de puissance jusqu’à 16 A. Il convient ainsi aux installations où la séparation entre circuit de commande et circuit de puissance fait partie des contraintes du projet.

Format 1 module sur rail DIN pour tableaux compacts

Avec une largeur de 1 module, ce télérupteur trouve facilement sa place dans les coffrets et tableaux de distribution où l’espace disponible doit être optimisé. Son montage sur barre DIN simplifie l’intégration dans un appareillage modulaire existant, aussi bien en neuf qu’en rénovation. Ce format compact permet d’ajouter une fonction de commande d’éclairage sans alourdir l’implantation du tableau.

Capacité de coupure 16 A adaptée aux circuits d’éclairage courants

Le calibre 16 A autorise l’alimentation de nombreux circuits d’éclairage, y compris avec des charges d’éclairage exigeantes selon leur technologie. Ce télérupteur accepte notamment jusqu’à 1600 W en lampes à incandescence, 1300 VA en lampes fluorescentes et jusqu’à 2000 VA en montage duo. Cette plage d’utilisation en fait un choix pertinent pour les installations résidentielles, tertiaires ou de services où la commande centralisée ou multipoints de l’éclairage doit rester simple à exploiter.

Commande manuelle en face avant pour test et maintenance

La présence d’une commande manuelle en façade apporte un vrai confort à l’installateur comme au mainteneur. Elle permet de vérifier rapidement l’état du circuit commandé, de réaliser des essais de fonctionnement ou d’intervenir plus facilement lors des opérations de maintenance. C’est un avantage concret sur chantier et en exploitation, notamment lorsqu’il faut contrôler la ligne sans dépendre immédiatement de l’ensemble des organes de commande déportés.

Fonctionnement mécanique par impulsion pour un pilotage simple et lisible

Le principe du télérupteur mécanique repose sur un changement d’état à chaque impulsion envoyée sur la bobine. Ce mode de fonctionnement est particulièrement apprécié pour les installations avec plusieurs boutons-poussoirs, car il permet de commander un même éclairage depuis un nombre illimité de points de commande sans complexifier le câblage de puissance. Le résultat est une solution claire, rationnelle et bien adaptée aux usages de circulation ou aux zones communes.

Caractéristiques utiles pour le choix du bon modèle en tableau

Ce télérupteur modulaire dispose de 2 contacts à fermeture, sans contact à ouverture, avec une intensité assignée de 16 A et une profondeur compacte adaptée à l’appareillage sur rail DIN. Il s’intègre dans la gamme Acti9 iTL, reconnue pour les besoins de commande modulaire en tableau. Pour l’électricien, cela permet d’identifier rapidement un appareil pensé pour la commande d’éclairage par impulsion, dans un format cohérent avec les autres modules du coffret.
