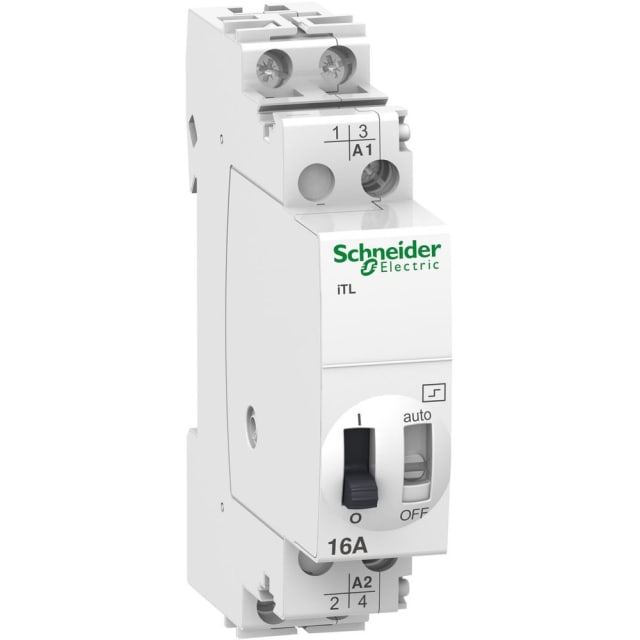

Télérupteur modulaire 16A 2NO 12V AC 6V DC A9C30012

Télérupteur modulaire 16A 2NO pour commande d’éclairage sur rail DIN

Ce télérupteur modulaire Acti9 iTL est conçu pour piloter un circuit par impulsions, avec une implantation simple dans un tableau électrique sur barre DIN. Son format compact d’un module facilite l’intégration dans les coffrets lorsque l’encombrement est compté, tout en apportant une solution claire pour la commande déportée de l’éclairage. Sa configuration 2 contacts normalement ouverts convient particulièrement aux installations où l’on souhaite commander une ou plusieurs charges depuis des boutons-poussoirs.

Double tension de commande 12 V AC ou 6 V DC pour applications spécifiques

Ce modèle fonctionne avec une tension de commande de 12 V AC 50/60 Hz ou 6 V DC, ce qui le rend adapté aux montages de commande basse tension nécessitant une commutation par impulsion. Cette double compatibilité est utile pour les installations techniques, les commandes particulières ou certains environnements nécessitant une logique de pilotage distincte de la tension d’utilisation du circuit commandé. La durée d’ordre de commande attendue est brève, entre 50 ms et 1 s, pour un fonctionnement conforme au principe du télérupteur.

2 contacts NO 16 A pour commuter efficacement les circuits d’éclairage

Avec ses 2 contacts à fermeture et son courant assigné de 16 A, ce télérupteur modulaire permet la commutation de circuits d’éclairage avec une bonne polyvalence d’usage. Il peut être utilisé sur une tension de fonctionnement de 24 à 250 V AC et accepte également des charges d’éclairage significatives, comme jusqu’à 1600 W en lampes à incandescence, 1300 VA en lampes fluorescentes et jusqu’à 2000 VA en montage duo. C’est une solution pertinente dès lors qu’il faut centraliser ou répéter une commande d’éclairage sans recourir à un appareillage de commande plus complexe.

Commande mécanique avec manœuvre manuelle intégrée

Le mécanisme de commutation mécanique assure une logique simple d’enclenchement et de déclenchement par impulsions successives. La présence d’une commande manuelle est un vrai avantage en phase d’installation, de test ou de maintenance, car elle permet de vérifier rapidement le comportement du circuit commandé sans dépendre uniquement de la chaîne de commande. Cette fonction apporte aussi un confort appréciable lors des opérations de mise en service en tableau.

Format 1 module pour tableaux électriques résidentiels et tertiaires

Grâce à sa largeur de 1 unité de division, ce télérupteur 16A s’intègre facilement dans les tableaux de distribution où la rationalisation de l’espace est essentielle. Son montage sur rail DIN simplifie la pose et favorise une organisation propre du câblage dans les coffrets. Ce type de produit est particulièrement adapté aux tableaux où l’on recherche une commande d’éclairage modulaire, lisible et facile à maintenir, sans multiplier les appareillages de façade.

Endurance d’utilisation adaptée aux cycles de commutation répétés

Ce télérupteur Acti9 iTL est prévu pour des séquences de commutation répétées dans le cadre d’une utilisation d’éclairage. Son endurance électrique peut atteindre 200 000 cycles en AC-21 et 100 000 cycles en AC-22, avec une fréquence de manœuvre donnée de 5 opérations par minute ou 100 opérations par jour. Ces caractéristiques en font un choix cohérent pour les zones de circulation, les parties communes ou les installations nécessitant une commande récurrente par impulsion.

Caractéristiques techniques utiles pour le choix et l’intégration

Ce modèle dispose de 2 contacts normalement ouverts, sans contact à ouverture ni contact inverseur. Il se monte sur barre DIN, présente une profondeur totale de 43,5 mm selon les métadonnées techniques disponibles, et appartient à la gamme Acti9 iTL. La tension d’alimentation indiquée est de 24 à 250 V, avec un courant de coupure de mesure de 16 A et un courant maximal de coupure de 16 A pour cos phi 0,6. Pour les charges fluorescentes avec compensation en parallèle, la valeur maximale annoncée est de 900 VA. L’ensemble permet d’identifier précisément un télérupteur modulaire pensé pour la commande d’éclairage en basse tension de commande.
