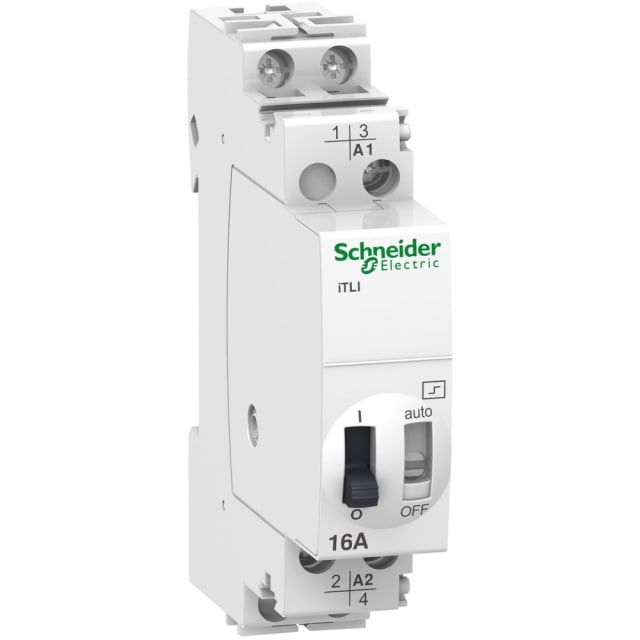

Télérupteur modulaire 16A 1NO 1NF 24V A9C30115

Télérupteur modulaire 16A pour commande d’éclairage impulsionnelle

Ce télérupteur modulaire Acti9 iTL est conçu pour piloter un circuit d’éclairage à partir de boutons-poussoirs, avec une logique de commande par impulsion particulièrement adaptée aux circulations, parties communes, locaux techniques ou zones nécessitant plusieurs points de commande. Son calibre de 16 A permet d’alimenter des charges d’éclairage courantes, tout en conservant un encombrement réduit dans le tableau électrique.

Configuration 1NO 1NF pour une commutation inverseuse claire et polyvalente

Ce modèle intègre un contact normalement ouvert et un contact normalement fermé. Cette configuration 1NO 1NF permet une commutation inverseuse utile lorsque l’installation demande à la fois un ordre de fermeture et un état complémentaire disponible sur un second contact. Elle convient aussi bien aux fonctions de commande d’éclairage qu’à certaines logiques simples de signalisation ou de report d’état dans un coffret modulaire.

Commande en 24 V AC avec compatibilité de fonctionnement étendue

Le produit fonctionne avec une tension de commande de 24 V AC en 50/60 Hz et accepte également une commande secondaire en 12 V DC selon l’application. Sa tension d’alimentation de fonctionnement s’étend de 24 à 250 V AC, ce qui facilite son intégration dans différents schémas de commande. Cette souplesse est appréciable pour les installations techniques où la cohérence entre circuit de puissance et circuit de commande doit être conservée sans complexifier le câblage.

Format modulaire 1 pas pour une intégration simple sur rail DIN

Avec une largeur de 1 module, ce télérupteur optimise l’espace disponible dans le tableau. Son montage sur rail DIN permet une mise en œuvre rapide dans les coffrets de distribution et armoires modulaires. Ce format compact est particulièrement intéressant lors des rénovations, extensions de tableaux ou créations de lignes dédiées, lorsque chaque emplacement disponible compte. La profondeur maîtrisée favorise également une implantation propre dans les enveloppes courantes.

Adapté aux charges d’éclairage usuelles, y compris fluorescentes

Ce télérupteur modulaire 16 A est prévu pour la commande de lampes à incandescence jusqu’à 1600 W et de charges fluorescentes jusqu’à 1300 VA. Il prend aussi en charge des configurations fluorescentes plus spécifiques, avec jusqu’à 2000 VA en montage duo et jusqu’à 900 VA en compensation parallèle. Ces caractéristiques en font une solution adaptée aux circuits d’éclairage techniques où le choix de l’appareillage doit tenir compte de la nature réelle des charges et non du seul courant nominal.

Commande manuelle intégrée pour essais et exploitation

La présence d’une commande manuelle facilite les opérations de test, de mise en service et de maintenance. Elle permet de vérifier rapidement le comportement du circuit commandé sans dépendre uniquement des organes de commande externes. Dans un environnement de tableau électrique, cet avantage est concret pour le diagnostic, le contrôle fonctionnel et les interventions sur installation, tout en améliorant le confort d’exploitation du matériel.

Un choix pertinent pour les tableaux électriques résidentiels et tertiaires

Ce télérupteur Acti9 iTL s’adresse aux installations recherchant une commande d’éclairage modulaire, compacte et lisible dans le tableau. Son principe mécanique, son contact inverseur 1NO 1NF, sa commande en 24 V AC et son montage sur rail DIN en font une réponse cohérente pour les tableaux de distribution, les coffrets d’automatisme léger et les applications de commande d’éclairage à impulsion. C’est une référence adaptée lorsque l’objectif est d’obtenir une fonction de télérupteur modulaire claire, peu encombrante et compatible avec des usages techniques courants.
