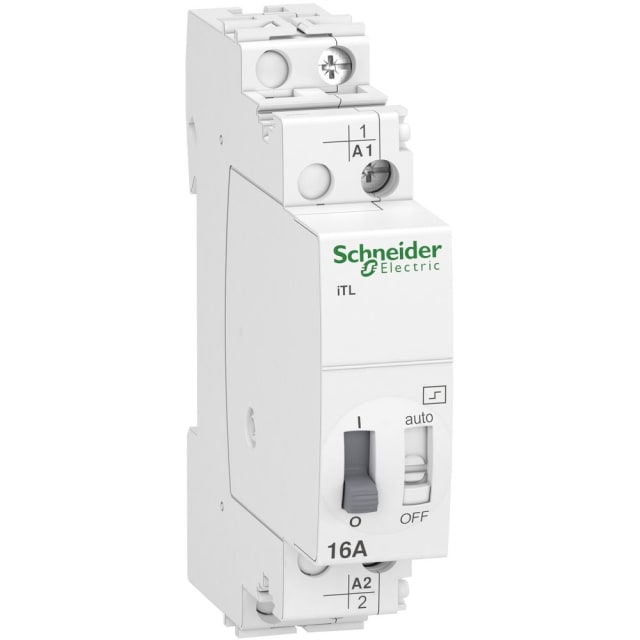

Télérupteur modulaire 16A 1 contact NO 230V A9C30811

Télérupteur modulaire 16A 1 contact NO pour la commande d’éclairage

Ce télérupteur modulaire Acti9 iTL est conçu pour piloter un circuit d’éclairage par impulsions depuis un ou plusieurs boutons-poussoirs. Son contact normalement ouvert 1NO permet de commander simplement l’allumage et l’extinction d’un point lumineux, tout en conservant une architecture de tableau propre et lisible. Avec son calibre 16 A, il convient aux installations où l’on recherche une commande centralisée ou multipoints de l’éclairage sans recourir à un va-et-vient complexe.

Format compact pour intégration directe sur rail DIN

Prévu pour un montage sur barre DIN, ce télérupteur prend seulement 1 module de largeur, soit une solution particulièrement intéressante dans les tableaux où chaque emplacement compte. Son encombrement réduit facilite l’intégration dans les coffrets résidentiels et tertiaires, tout en laissant de la place pour les autres appareillages modulaires de protection et de distribution. La commande en façade reste facilement accessible pour les opérations d’exploitation et de maintenance.

Commande par impulsion avec action manuelle en façade

Le fonctionnement par impulsion permet de multiplier les points de commande avec des boutons-poussoirs, ce qui répond parfaitement aux besoins dans les circulations, cages d’escalier, couloirs, accès ou grandes pièces. Une commande manuelle est également présente en face avant, pratique pour les essais, la mise en service ou une reprise locale temporaire. Ce principe d’utilisation apporte un vrai confort d’intervention sur le tableau, notamment lors des vérifications ou des opérations de maintenance.

Bobine de commande adaptée aux usages courants en tableau

Ce modèle fonctionne avec une tension de commande de 230 à 240 V AC en 50/60 Hz, avec également une compatibilité indiquée en 110 V DC pour certains schémas de commande. Sa tension d’alimentation s’étend de 24 à 250 V AC selon les caractéristiques produit disponibles. Cette configuration en fait un télérupteur modulaire pertinent pour les circuits de commande d’éclairage classiques, avec une logique de fonctionnement simple à intégrer dans de nombreuses installations électriques.

Pouvoir de coupure 16 A et compatibilité avec différentes charges d’éclairage

Le courant assigné de 16 A permet de commander efficacement un large éventail de charges d’éclairage. Les données techniques indiquent notamment jusqu’à 1600 W en lampes à incandescence, 1300 VA en lampes fluorescentes, 2000 VA en fluorescents en montage duo et 900 VA en compensation parallèle. Ces valeurs aident à dimensionner correctement le circuit et à sélectionner le bon appareillage modulaire selon le type de luminaires installés, afin de conserver une commande cohérente avec les contraintes réelles du chantier.

Un choix adapté aux tableaux électriques résidentiels et tertiaires

Grâce à son contact à fermeture unique, ce télérupteur répond aux besoins les plus fréquents en commande d’éclairage dans les logements, parties communes, locaux techniques ou petits espaces tertiaires. Il s’intègre naturellement dans un tableau électrique modulaire lorsqu’il faut piloter un éclairage depuis plusieurs points, simplifier le câblage de commande et conserver une solution discrète, standardisée et facile à exploiter dans le temps.

Repérage clair dans la gamme Acti9 iTL

Issu de la série Acti9 iTL, ce modèle se positionne comme une solution dédiée à la commutation mécanique par impulsion. Pour l’installateur comme pour l’acheteur en maintenance, cette identification de gamme facilite le choix d’un télérupteur modulaire cohérent avec les autres composants du tableau. C’est un point utile pour remplacer un appareil existant, homogénéiser un coffret ou préparer une extension d’installation avec le même niveau de compatibilité modulaire.
