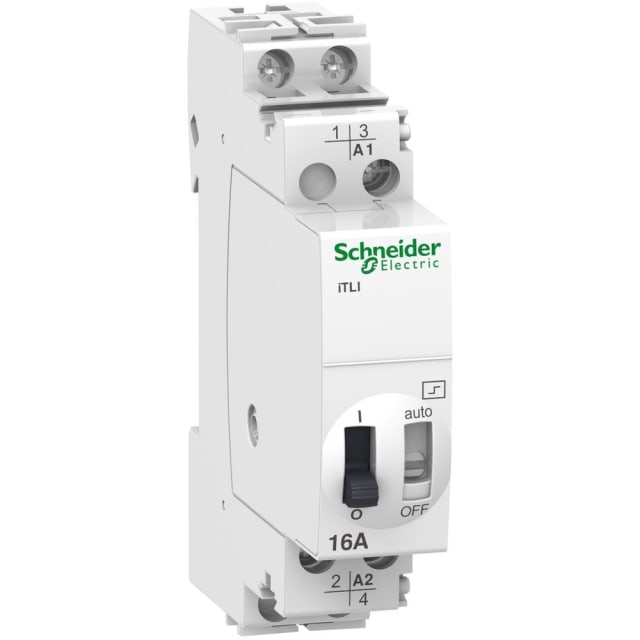

Télérupteur modulaire 16A 1NO 1NF 230V 110Vdc A9C30815

Télérupteur modulaire inverseur pour commande d’éclairage au tableau

Ce télérupteur modulaire 16A est conçu pour piloter un circuit d’éclairage depuis un tableau électrique avec une logique par impulsion. Sa configuration inverseur 1NO + 1NF permet de disposer à la fois d’un contact normalement ouvert et d’un contact normalement fermé, ce qui élargit les possibilités de commande et de signalisation. Il convient particulièrement aux installations où l’on souhaite centraliser la commande d’un point lumineux ou d’un groupe d’éclairages à partir de boutons-poussoirs.

Configuration 1NO 1NF pratique pour les automatismes simples

La présence d’un contact à fermeture et d’un contact à ouverture apporte plus de souplesse qu’un télérupteur simple. Cette architecture permet par exemple de gérer une fonction d’allumage tout en conservant un retour d’état ou une commande complémentaire sur un second circuit. Pour l’installateur, c’est une solution intéressante lorsqu’un besoin de basculement ou de report de contact est prévu dans un encombrement réduit.

Calibre 16A adapté aux usages d’éclairage et charges courantes

Avec un courant nominal de 16 A, ce télérupteur modulaire répond aux besoins habituels de commande d’éclairage en résidentiel, tertiaire léger et locaux techniques. Il accepte également des charges d’éclairage significatives, avec jusqu’à 1600 W en lampe à incandescence et jusqu’à 1300 VA en lampe fluorescente, ainsi que 2000 VA en fluorescent en montage duo. Cela en fait un appareillage pertinent pour des circuits d’éclairage plus exigeants qu’un usage purement domestique standard.

Double tension de commande pour une intégration plus souple

Ce modèle fonctionne avec une tension de commande 230 à 240 V AC en 50/60 Hz ou 110 V DC selon l’architecture de l’installation. Cette double compatibilité facilite son intégration dans des environnements techniques variés, notamment lorsque la commande est issue d’un circuit alternatif classique ou d’une boucle en courant continu. La tension d’alimentation admissible de 24 à 250 V AC renforce encore sa polyvalence sur les circuits de commutation.

Commande manuelle intégrée pour les interventions et essais

La commande manuelle embarquée est un vrai atout au moment de la mise en service, des essais fonctionnels ou des opérations de maintenance. Elle permet d’actionner le télérupteur directement sans dépendre immédiatement de la chaîne complète de commande. Dans un tableau, cette fonctionnalité apporte un gain de temps appréciable pour vérifier rapidement l’état du circuit commandé et valider le câblage.

Format modulaire rail DIN pour tableaux compacts

Prévu pour un montage sur rail DIN, ce télérupteur s’intègre facilement dans les coffrets et tableaux de distribution. Son format étroit d’un module en largeur utile permet d’optimiser l’occupation du tableau, tout en conservant une fonction de commande complète. Ce faible encombrement est particulièrement apprécié lorsque plusieurs appareillages modulaires doivent cohabiter dans un espace limité.

Conçu pour un fonctionnement par impulsion régulier

Ce télérupteur électromécanique est pensé pour un pilotage par impulsions avec une durée d’ordre comprise entre 50 ms et 1 s. Il supporte une fréquence de 5 manœuvres par minute ou 100 opérations par jour, ce qui correspond bien aux usages normaux de commande d’éclairage. Pour les installations avec boutons-poussoirs lumineux, sa compatibilité avec ce type de commande facilite aussi l’intégration sans montage complexe.

Une solution Acti9 iTL adaptée aux tableaux de commande d’éclairage

Issu de la gamme Acti9 iTL, ce télérupteur modulaire répond aux attentes des professionnels recherchant un appareillage de commande compact, clair à intégrer et adapté aux circuits d’éclairage commandés par impulsion. Son montage rail DIN, son contact inverseur 1NO 1NF, sa commande manuelle et son calibre 16A en font une solution cohérente pour les tableaux électriques où la maîtrise de l’encombrement et la souplesse de câblage sont essentielles.
