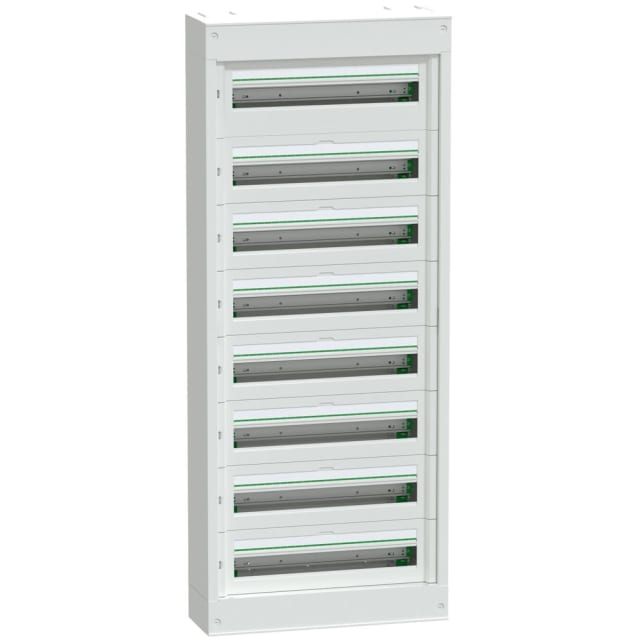

Coffret électrique modulaire PrismaSeT S 8×24 sans porte

Un coffret électrique modulaire grande capacité pour la distribution en saillie

Le coffret électrique modulaire PrismaSeT S 8×24 sans porte est conçu pour les installations de distribution intérieure nécessitant une capacité importante dans un format mural apparent. Avec ses 8 rangées de 24 modules, il permet d’organiser jusqu’à 192 pas de 18 mm pour intégrer un ensemble complet d’appareillages modulaires. Cette configuration convient particulièrement aux tableaux de distribution résidentiels évolués, aux bâtiments tertiaires et aux installations demandant une répartition claire des circuits dans un seul coffret en saillie.

Format 8 rangées x 24 modules pour une implantation structurée

Sa largeur de 570 mm, sa hauteur d’environ 1406 mm et sa profondeur de 191 mm offrent un volume adapté aux tableaux de forte densité. La structure est pensée pour accueillir les équipements modulaires sur rail DIN avec une disposition lisible, pratique pour séparer les départs, les protections et les fonctions annexes. Le coffret est également prévu pour offrir davantage d’espace sur la première rangée, ce qui facilite l’intégration d’un appareil d’entrée de type disjoncteur ou interrupteur de tête lorsque l’installation l’exige.

Conception métal avec finition blanche pour les environnements techniques intérieurs

Ce tableau PrismaSeT S associe un boîtier en acier à une face avant de finition blanche RAL 9003. Cette conception en fait une solution adaptée aux locaux techniques, circulations de service, logements collectifs, bureaux ou petits sites tertiaires recherchant un coffret mural propre et ordonné. Sans porte en version standard, il conserve un accès direct et rapide aux appareillages. Une porte compatible peut être ajoutée ultérieurement si le projet demande une fermeture en façade ou un niveau de protection complémentaire.

Montage apparent et accès facilité au câblage

Le montage en saillie simplifie l’intégration lorsque l’encastrement n’est pas souhaité ou possible. Le coffret est prévu pour des entrées de câbles par le haut ou par le bas au moyen de plaques amovibles, ce qui laisse de la souplesse pour le passage en câble, tube ou canalisation. Les rails DIN amovibles facilitent les opérations de préparation, de câblage et de maintenance, avec un travail plus confortable aussi bien en atelier qu’au moment de la pose sur site. Cette architecture est particulièrement appréciée pour les installations nécessitant une intervention propre et bien organisée.

Équipement adapté à la distribution modulaire jusqu’à 160 A

Ce coffret de distribution est destiné aux applications modulaires jusqu’à 160 A. Il accepte les appareillages de protection et de distribution de la gamme modulaire sur rail DIN, avec une compatibilité pensée pour l’écosystème Schneider Electric. Le bornier de terre fourni permet de traiter la mise à la terre dans le coffret, tandis que la conception peut aussi recevoir certains accessoires de répartition verticale selon l’organisation du tableau. L’ensemble convient donc aux projets où la lisibilité du câblage et l’évolutivité du tableau sont des critères importants.

Protection, usage intérieur et lecture claire des fonctions

En version sans porte, ce coffret présente un indice de protection IP30, adapté à une installation en intérieur dans des zones maîtrisées. Le couvercle avec découpe et l’organisation en façade permettent une implantation nette des modules, avec une lecture structurée des rangées. La présence de protections d’étiquettes et d’éléments d’obturation prévus pour la façade contribue à garder un tableau propre visuellement, tout en facilitant l’identification des circuits lors de l’exploitation ou de la maintenance.

Une solution pertinente pour tableaux résidentiels et tertiaires de grande taille

Grâce à sa capacité 8×24, à sa pose apparente et à sa conception modulaire, ce coffret électrique Schneider Electric PrismaSeT S répond aux besoins des installateurs qui recherchent un tableau mural spacieux pour centraliser protections, répartition et extensions futures. Il convient aux chantiers neufs comme aux rénovations où il faut combiner accessibilité, organisation du câblage et réserve modulaire. Pour un tableau de distribution en saillie sans porte, de grande capacité et prêt à recevoir des appareillages DIN, cette version PrismaSeT S constitue un choix particulièrement adapté.
