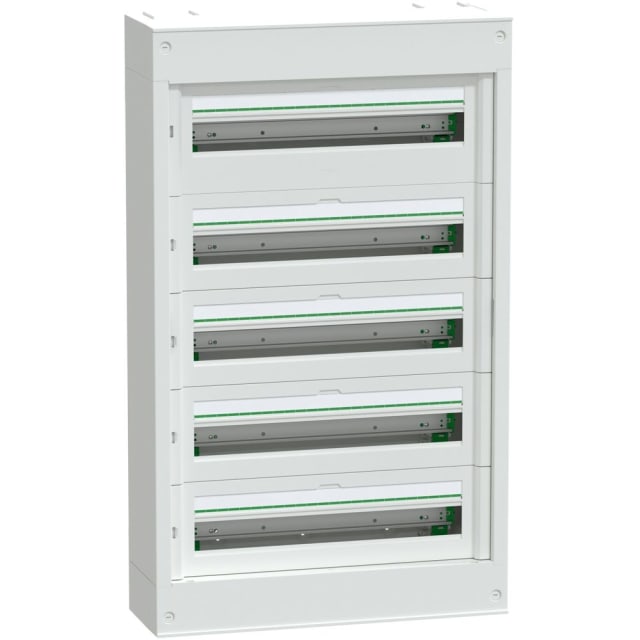

Coffret modulaire 5 rangées 24 modules sans porte LVSST524

Coffret modulaire 5 rangées 24 modules pour tableaux de distribution jusqu’à 160 A

Ce coffret modulaire apparent PrismaSeT S est conçu pour réaliser des tableaux de distribution de grande capacité en environnement résidentiel ou tertiaire. Avec 5 rangées et 24 modules par rangée, il offre un volume utile important pour l’intégration d’appareillages modulaires, tout en conservant une implantation claire et structurée. Sa conception permet également de réserver davantage d’espace sur la première rangée pour accueillir un appareil d’entrée de type disjoncteur ou commutateur jusqu’à 160 A selon la configuration du tableau.

Format grande capacité pour une organisation nette du tableau

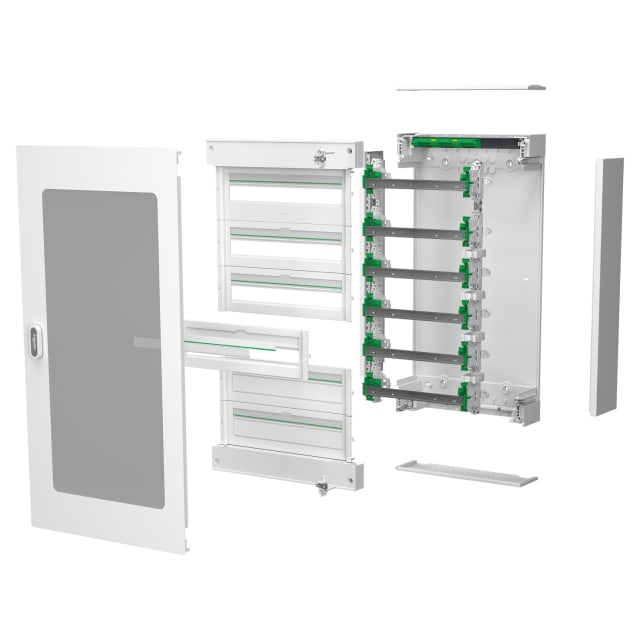

Avec une largeur de 24 modules par rangée, ce coffret convient particulièrement aux installations nécessitant de nombreuses protections, commandes ou répartitions. Le format 5 rangées facilite la séparation logique des circuits, améliore le repérage et simplifie les interventions futures. Les rails DIN amovibles apportent un vrai confort au câblage en atelier comme sur chantier, notamment pour préparer les appareillages hors coffret puis finaliser l’assemblage en place.

Montage apparent en acier avec façade blanche sobre et professionnelle

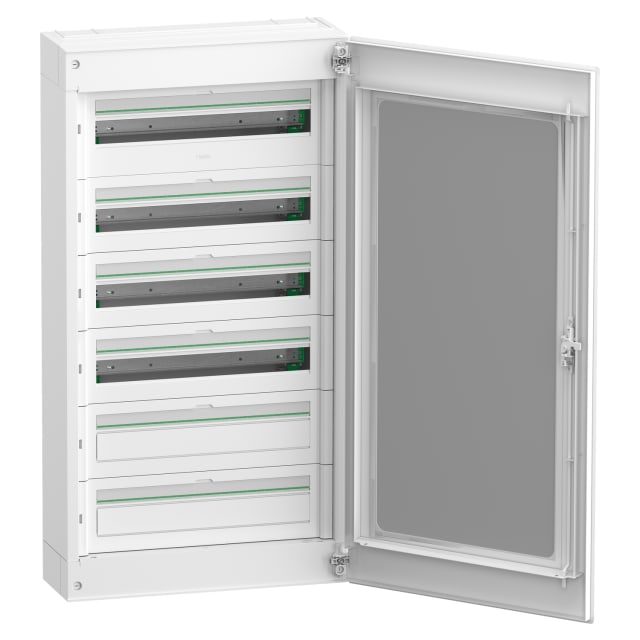

Prévu pour une pose en apparent, ce coffret associe un boîtier en acier à une face avant blanche RAL 9003 pour une intégration propre dans les locaux techniques, circulations de service ou zones d’exploitation intérieure. Son encombrement de 570 mm de large, 956 mm de haut et 191 mm de profondeur permet de disposer d’un tableau généreux sans basculer vers une armoire plus lourde à mettre en œuvre. L’absence de porte en version standard convient aux configurations où l’accès direct aux appareillages est recherché, avec possibilité d’ajouter une porte compatible en option selon le niveau de finition souhaité.

Protection adaptée à l’installation intérieure et accès de câblage pratique

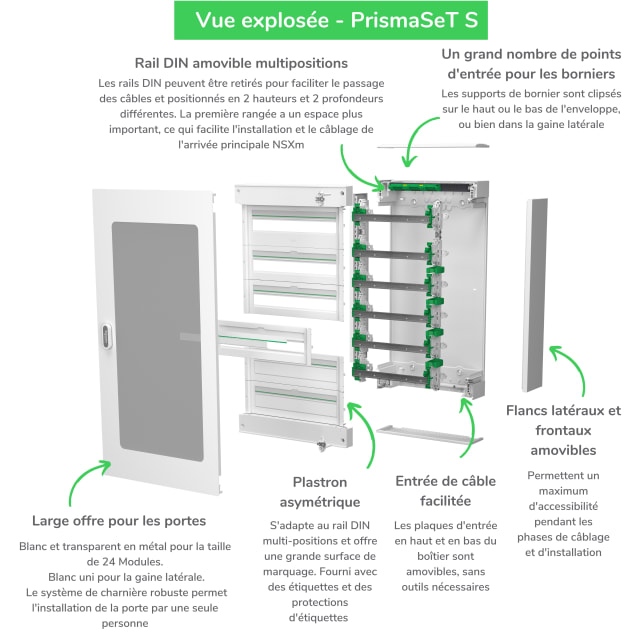

Ce coffret est destiné à une utilisation en intérieur avec un indice de protection IP30 sans porte. Il reçoit les câbles par le haut ou par le bas au moyen de plaques d’entrée amovibles, ce qui facilite l’arrivée de câbles, tubes ou conduits selon les habitudes de pose. Cette conception apporte de la souplesse à l’installation, limite les adaptations sur site et permet de conserver un passage de conducteurs plus propre dans les tableaux de distribution de grande taille.

Équipement prêt à câbler pour gagner du temps à l’installation

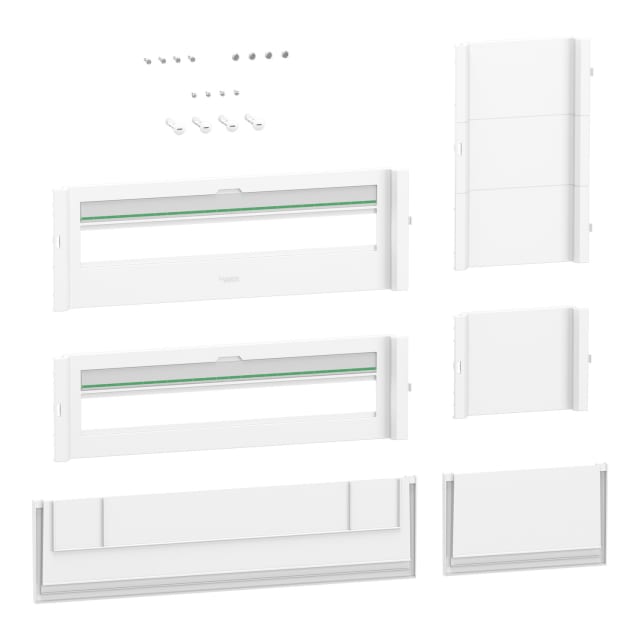

Livré déjà assemblé, ce coffret modulaire permet d’avancer rapidement sur le chantier. Il est fourni avec des éléments utiles au montage et à la finition du tableau, notamment un bornier de terre, des protecteurs d’étiquettes, des clips de câbles, des plaques modulaires et des bandes d’obturation. La présence du bornier de terre intégré évite de repartir de zéro sur l’organisation interne et facilite la constitution d’un tableau immédiatement exploitable pour la distribution et le raccordement des départs.

Conçu pour l’appareillage modulaire et les évolutions de distribution

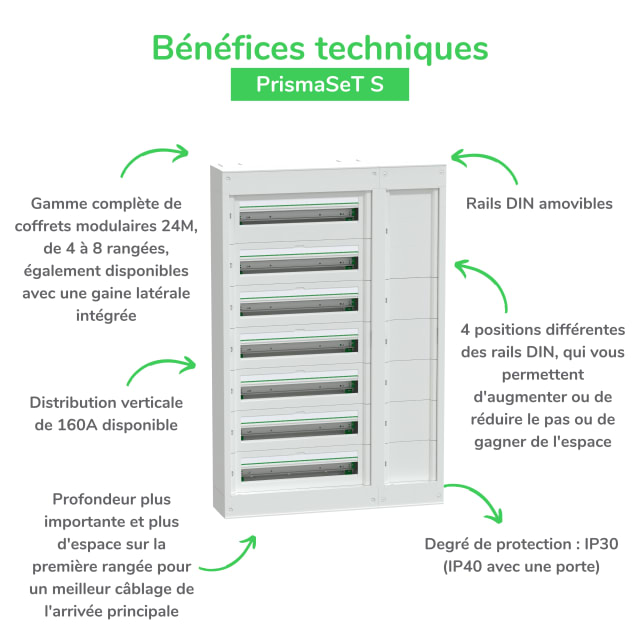

Le coffret accepte les appareillages modulaires courants sur rail DIN et s’intègre naturellement dans un ensemble de distribution de la série PrismaSeT S. Il peut également recevoir certains accessoires de répartition verticale compatibles, ce qui en fait une base intéressante pour les tableaux appelés à évoluer. Cette architecture est particulièrement adaptée aux installateurs qui cherchent une solution lisible, modulable et cohérente pour composer un tableau complet avec protections, commandes et accessoires de distribution.

Caractéristiques techniques utiles pour le choix du coffret

Ce modèle dispose de 5 rangées, d’une capacité de 24 modules par rangée, d’un montage apparent, d’un boîtier en acier, d’un couvercle sans porte transparente, d’un rail DIN, d’une borne de mise à la terre et d’une finition blanche RAL 9003. Il ne comporte pas de serrure, de plaque de montage ni de borne de neutre intégrée. Sa profondeur de 191 mm offre un volume adapté au câblage d’un tableau modulaire dense, tandis que sa conception sans porte répond aux besoins de tableaux accessibles rapidement dans les zones techniques.
