Coffret modulaire en saillie 6 rangées 24 modules LVSST624

Coffret modulaire en saillie grande capacité pour tableaux de distribution

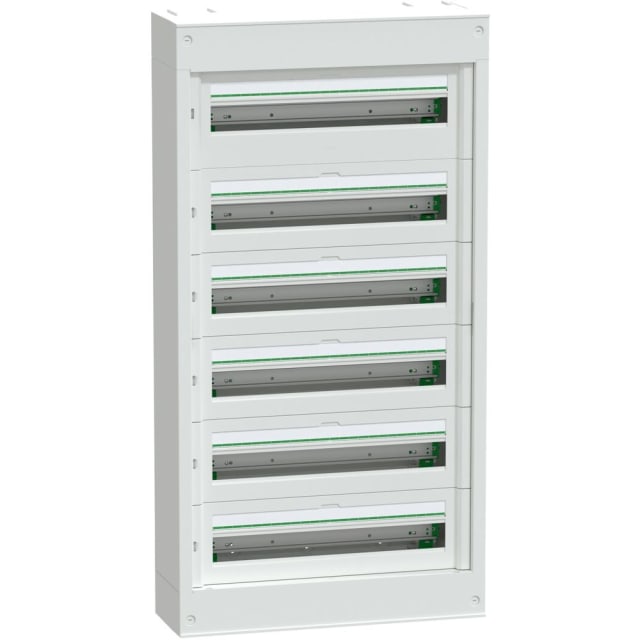

Ce coffret modulaire en saillie PrismaSeT S est conçu pour la réalisation de tableaux de distribution de forte capacité en environnement résidentiel collectif ou tertiaire. Avec 6 rangées de 24 modules, il offre un volume d’intégration important pour organiser les protections, la coupure, la répartition et les auxiliaires dans un ensemble structuré, lisible et évolutif. Son format en apparent simplifie l’implantation lorsque l’encastrement n’est pas souhaité ou impossible.

Configuration 6 rangées 24 modules pour une implantation claire

La largeur utile de 24 modules par rangée permet d’installer un grand nombre d’appareillages modulaires sur plusieurs niveaux, tout en conservant une disposition cohérente des circuits. Cette configuration est particulièrement adaptée aux tableaux nécessitant une séparation nette des départs, des protections différentielles, des disjoncteurs divisionnaires et des accessoires de distribution. La première rangée dispose d’un espace renforcé pour accueillir un appareil d’arrivée de type disjoncteur ou interrupteur de tête jusqu’à 160 A selon la configuration retenue.

Montage en saillie pratique pour le câblage et les interventions

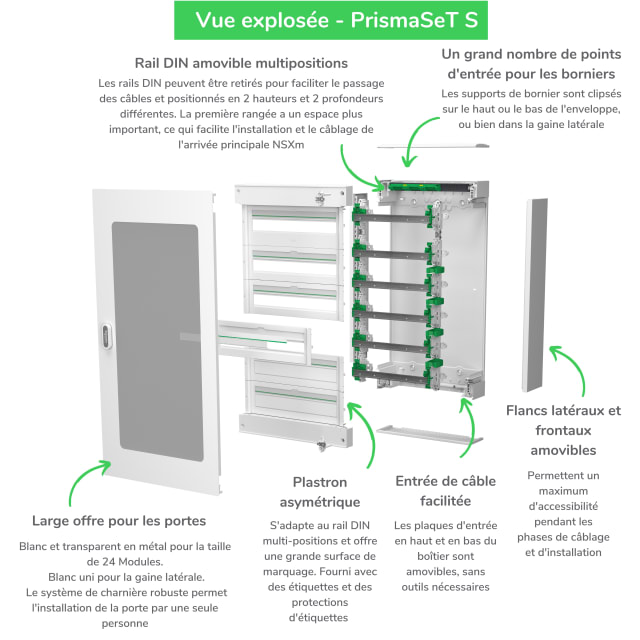

Le montage apparent facilite la pose dans les locaux techniques, circulations de service, rénovations ou extensions d’installations. Le coffret est déjà assemblé, ce qui accélère la mise en œuvre sur chantier. Les entrées de câbles peuvent se faire par le haut ou par le bas au moyen de plaques amovibles, pour s’adapter aux arrivées en câble, tube ou goulotte. Cette conception apporte davantage de souplesse lors de l’organisation du cheminement et des reprises de câblage.

Structure métal et face avant blanche pour une intégration propre

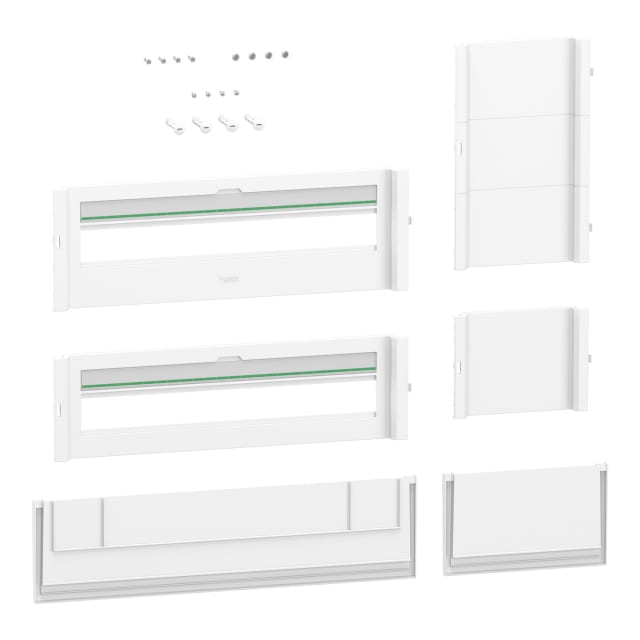

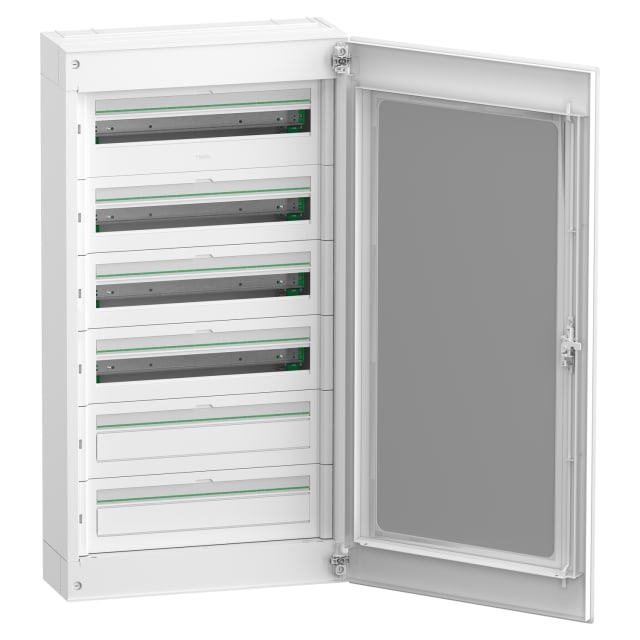

Le boîtier en acier associé à une face avant blanche RAL 9003 permet une intégration visuelle sobre dans les espaces techniques. Le coffret est livré sans porte transparente, avec couvercle à découpe, ce qui convient aux configurations où l’accès au tableau doit rester direct ou être complété ultérieurement par une porte compatible. Ses dimensions de 570 mm de large, 1106 mm de haut et 191 mm de profondeur en font un coffret mural à forte contenance, pensé pour recevoir un équipement modulaire conséquent sans recours à une enveloppe plus complexe.

Rails DIN amovibles pour une mise en tableau plus confortable

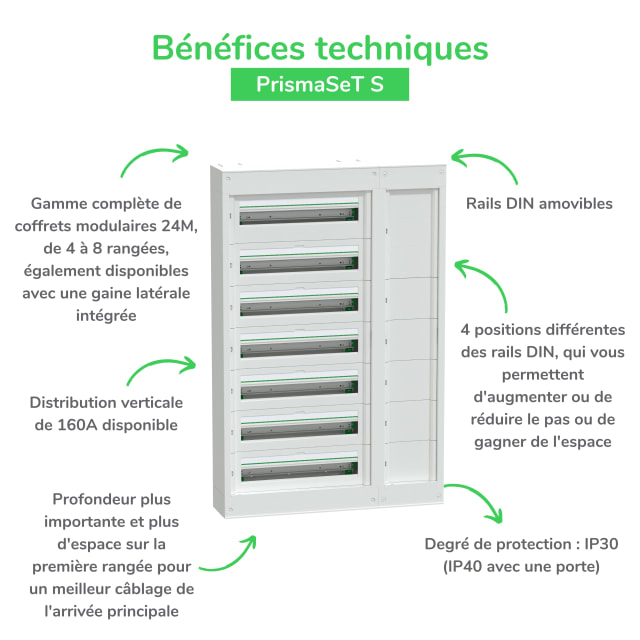

La présence de rails DIN facilite l’intégration des appareillages modulaires standards. Les rails amovibles apportent un vrai avantage au moment du câblage, du repérage et des opérations de maintenance, en permettant de travailler plus librement sur les ensembles avant remise en place. Cette disposition améliore aussi l’ergonomie lorsque plusieurs rangées doivent être équipées avec précision, notamment dans les tableaux à forte densité.

Protection adaptée à une installation intérieure

Ce coffret est destiné à une installation en intérieur. Son indice de protection IP30 en version sans porte le rend adapté aux locaux où le tableau est protégé des projections d’eau et où l’on recherche avant tout une enveloppe de distribution bien organisée. La borne de mise à la terre intégrée simplifie le raccordement des conducteurs de protection, tandis que la conception en classe d’isolation II répond aux besoins des tableaux de distribution modernes exigeant une enveloppe bien pensée pour le montage modulaire.

Une base pertinente pour tableaux résidentiels collectifs et tertiaires

Grâce à son volume disponible, à sa conception en saillie et à sa compatibilité avec les appareillages modulaires de la gamme de distribution associée, ce coffret convient parfaitement aux installations nécessitant un tableau principal ou secondaire bien dimensionné. Il répond aux besoins des professionnels qui recherchent une enveloppe murale modulaire capable d’accueillir une distribution structurée, évolutive et facile à équiper, avec une présentation nette et un accès pratique aux différents niveaux du tableau.
