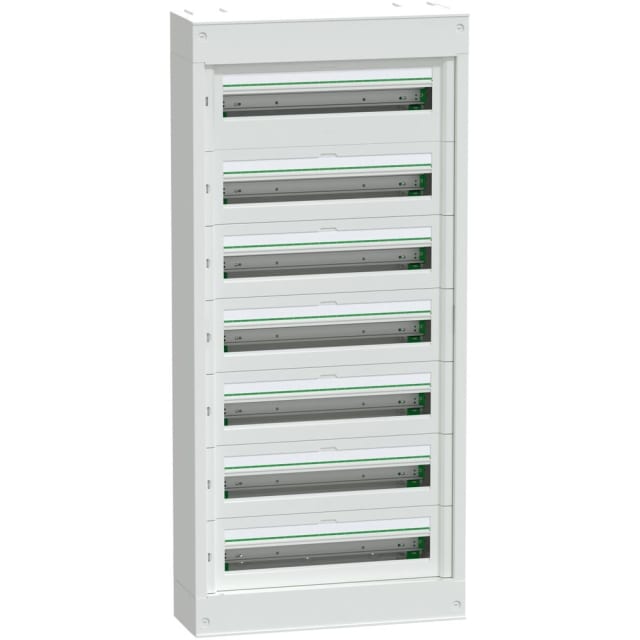

Coffret modulaire saillie 7 rangées 24 modules LVSST724

Coffret modulaire saillie grand format pour tableaux de distribution jusqu’à 168 modules

Ce coffret modulaire saillie 7 rangées 24 modules PrismaSeT S est conçu pour la réalisation de tableaux de distribution intérieurs à forte capacité. Avec ses 7 rangées de 24 modules, il permet d’intégrer jusqu’à 168 modules de 18 mm et s’adapte aux appareillages modulaires courants sur rail DIN. Son format mural en saillie convient particulièrement aux installations où l’encastrement n’est pas souhaité ou possible, tout en offrant un volume de travail confortable pour le câblage, l’organisation des circuits et les évolutions futures.

Configuration pensée pour les installations résidentielles collectives et tertiaires

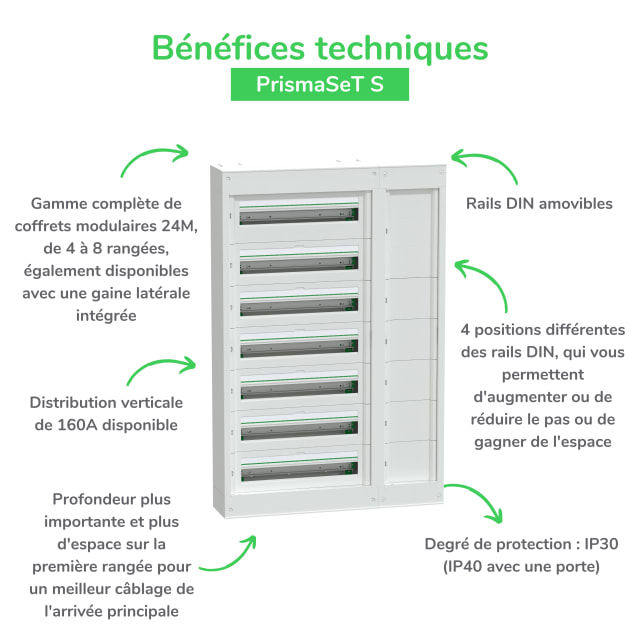

Ce modèle est destiné aux applications de distribution électrique nécessitant une implantation claire et structurée des protections. La première rangée dispose d’un espace plus généreux pour accueillir un appareil de tête de type disjoncteur ou commutateur d’entrée jusqu’à 160 A selon configuration. Cette conception facilite la mise en place d’une architecture de tableau cohérente, avec une séparation lisible entre arrivée principale, protections modulaires et répartition des départs.

Structure métallique en saillie avec finition blanche sobre et intégration propre

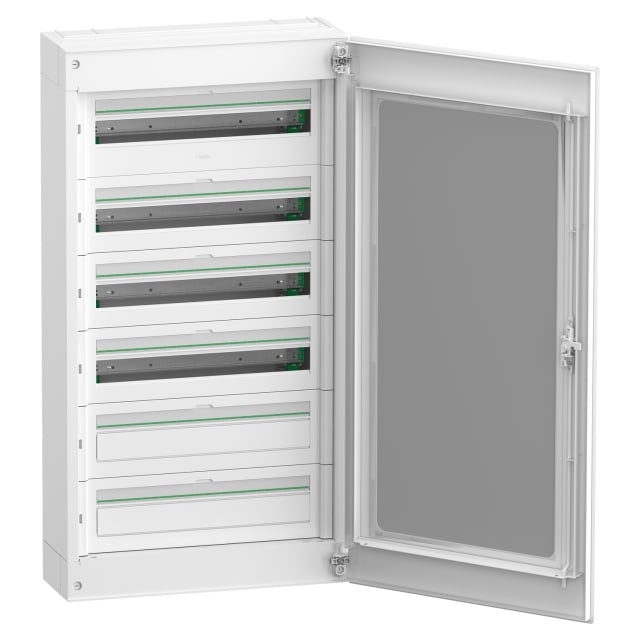

Le coffret associe un boîtier en acier et une face avant de finition blanche RAL 9003, adaptée à une implantation visible dans les locaux techniques, circulations de service ou espaces tertiaires. Son montage apparent simplifie la pose sur paroi et permet une intervention plus directe lors des opérations d’installation ou de maintenance. Le couvercle est livré sans porte transparente intégrée, avec possibilité d’ajouter une porte compatible selon le niveau de finition recherché sur le chantier.

Ergonomie de câblage optimisée avec rails DIN amovibles et entrées de câbles hautes ou basses

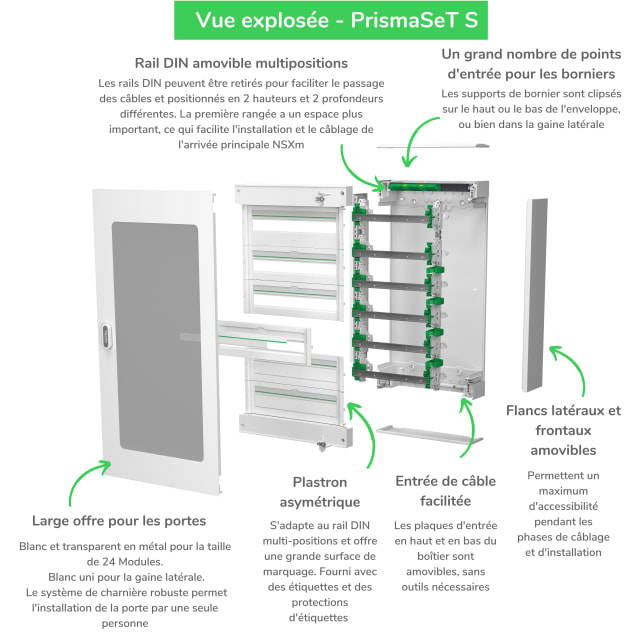

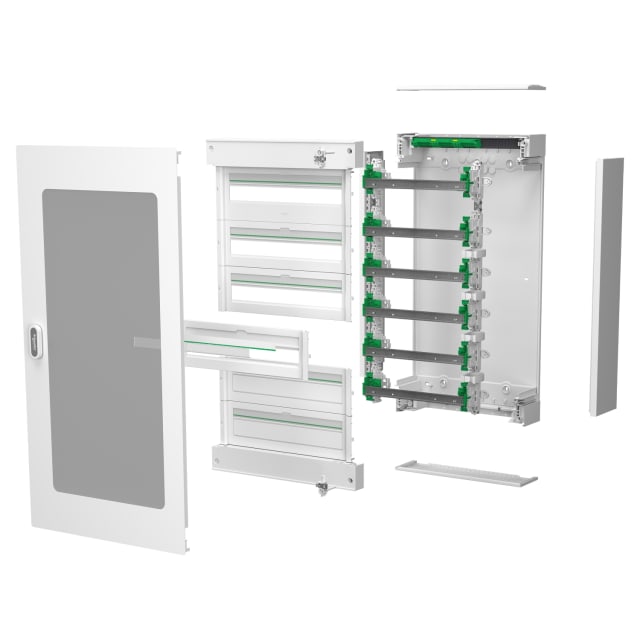

Ce coffret de distribution a été étudié pour faciliter le travail de l’installateur. Les rails DIN amovibles permettent de préparer, câbler ou reprendre les rangées plus facilement, y compris sur des ensembles denses. Les câbles peuvent être introduits par le haut ou par le bas grâce à des plaques d’entrée amovibles, pour une adaptation plus souple aux contraintes du chantier, qu’il s’agisse de cheminements par câbles, tubes ou canalisations. Cette conception améliore la lisibilité du tableau et aide à maintenir une organisation propre des départs.

Protection adaptée à l’intérieur avec indice IP30 sans porte

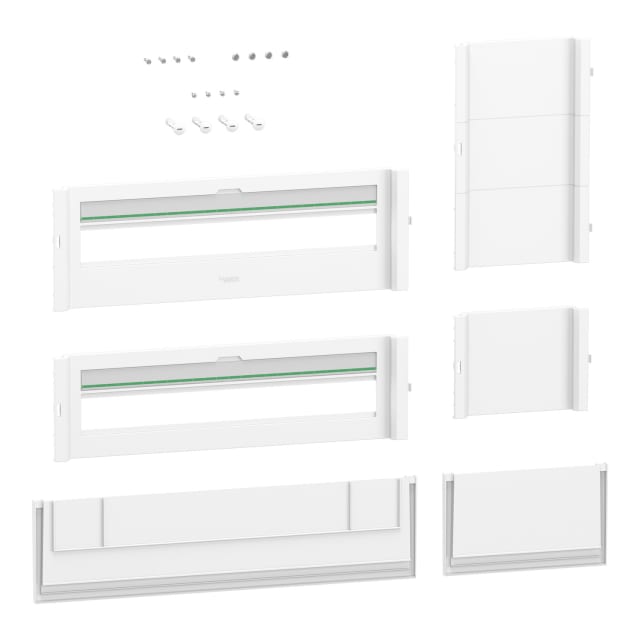

Dans sa configuration sans porte, ce coffret présente un indice de protection IP30, adapté à une installation en intérieur dans un environnement protégé. Sa conception répond aux besoins des tableaux modulaires muraux lorsque l’objectif est de combiner accessibilité, capacité et encombrement maîtrisé. Le couvercle avec découpe permet la bonne présentation des appareillages en façade et contribue à une implantation nette des modules sur chaque rangée.

Équipement utile pour la mise en œuvre et la répartition

Le coffret est livré assemblé avec rail DIN et borne de mise à la terre, ce qui accélère la préparation du tableau. Il est prévu pour recevoir les équipements modulaires de distribution de la gamme associée et peut s’intégrer dans des montages nécessitant une répartition structurée sur plusieurs rangées. L’absence de borne à conducteur neutre intégrée permet de configurer le tableau selon les besoins réels du projet et les accessoires de répartition retenus. Cette approche laisse davantage de liberté pour composer un tableau sur mesure.

Dimensions adaptées aux tableaux muraux de forte capacité

Avec une largeur de 570 mm, une hauteur d’environ 1256 mm et une profondeur de 191 mm, ce coffret modulaire saillie 7 rangées 24 modules offre un volume conséquent pour les installations importantes tout en restant cohérent avec une pose murale technique. Ce format est particulièrement pertinent lorsque le nombre de circuits, de protections ou de départs impose une réserve modulaire confortable. Pour l’acheteur professionnel, c’est une solution adaptée lorsque la priorité est de disposer d’un tableau mural spacieux, bien organisé et prêt à recevoir une distribution modulaire étendue.
