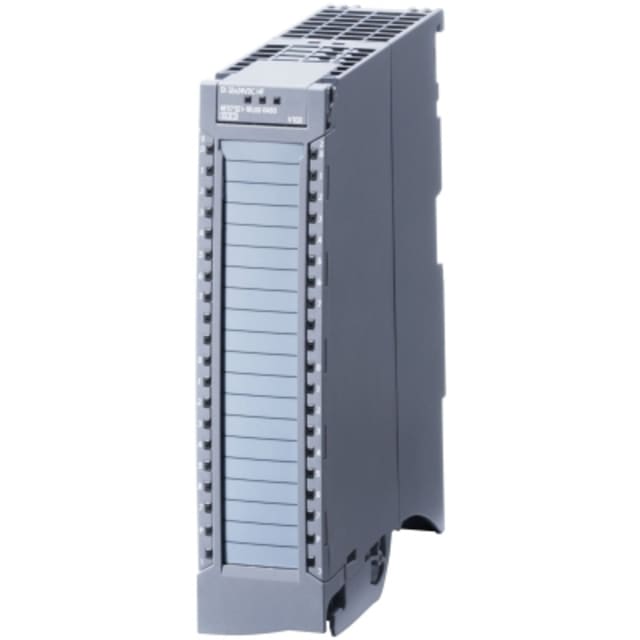

Module entrées TOR S7-1500 16 x 24V CC 6ES75211BH000AB0

Module d’entrées TOR 16 voies pour automatisation S7-1500

Ce module d’entrées TOR S7-1500 16 x 24V CC est conçu pour l’acquisition de signaux numériques dans les architectures d’automatisation industrielle basées sur SIMATIC S7-1500. Il met à disposition 16 entrées numériques 24 V CC sur un format compact, adaptées à la remontée d’états terrain comme les contacts secs, détecteurs, capteurs TOR et informations de position. Cette version HF convient aux applications qui demandent une lecture précise, paramétrable et bien intégrée dans l’environnement d’automate.

16 entrées numériques 24 V CC avec paramétrage avancé

Le module fonctionne avec une tension d’alimentation continue de 19,2 à 28,8 V et accepte une tension d’entrée de -30 à 30 V. Ses 16 entrées numériques configurables permettent d’adapter le comportement du module aux besoins de l’installation, avec un courant d’entrée de 2,5 mA à l’état 1. Ce positionnement en fait une solution adaptée aux armoires de commande où la cohérence des signaux d’entrée et la souplesse de paramétrage sont essentielles pour le pilotage process, machine ou ligne automatisée.

Temps de réponse réglable pour s’adapter au terrain

Le temps de retard au changement de signal est réglable de 0,05 à 20 ms. Ce point est particulièrement utile pour filtrer les rebonds, ajuster la sensibilité aux impulsions ou adapter la lecture aux caractéristiques réelles des capteurs raccordés. Le module prend également en charge l’utilisation de 2 entrées en mode compteur, ce qui apporte une souplesse supplémentaire dans les applications de comptage d’impulsions ou de détection d’événements rapides, sans ajouter de module dédié dans les configurations simples.

Fonctions de diagnostic et traitement des événements

Cette version intègre des fonctions de diagnostic ainsi que la gestion d’interruptions matérielles. Dans une installation industrielle, cela permet d’améliorer la supervision des états d’entrée et de réagir plus efficacement à certains changements de signal. Pour les intégrateurs et automaticiens, c’est un avantage concret lors de la mise en service, de l’analyse de comportement machine et de l’optimisation des séquences de commande dans TIA Portal.

Format compact pour intégration en coffret d’automatisme

Avec une largeur de 35 mm, une hauteur de 147 mm et une profondeur de 129 mm, ce module d’entrées TOR s’intègre facilement dans une station S7-1500 tout en limitant l’encombrement sur rail. Son format est bien adapté aux coffrets et armoires où la densité de points d’E/S compte. Le raccordement se fait via un connecteur frontal à commander séparément, en version à vis ou push-in selon les habitudes de câblage et les contraintes de maintenance du projet.

Utilisation dédiée aux entrées sans fonction de sortie

Ce modèle est exclusivement destiné à la gestion d’entrées numériques : il ne comporte aucune sortie numérique et aucun courant de sortie. Il convient donc parfaitement lorsque l’architecture impose une séparation claire entre acquisition de signaux et commande d’actionneurs. Cette spécialisation simplifie le choix du bon module dans les ensembles d’E/S et répond aux besoins des installations où les points d’entrée sont nombreux et centralisés.

Un choix pertinent pour capteurs, contacts et retours d’état

Dans une application industrielle, ce module est particulièrement pertinent pour collecter les retours d’information issus de boutons, fins de course, détecteurs inductifs, capteurs photoélectriques, pressostats ou contacts auxiliaires. Son fonctionnement en 24 V CC, sa compatibilité avec l’écosystème S7-1500 et ses possibilités de paramétrage en font une solution efficace pour structurer des entrées machine propres, lisibles et faciles à exploiter dans une logique d’automatisme moderne.
