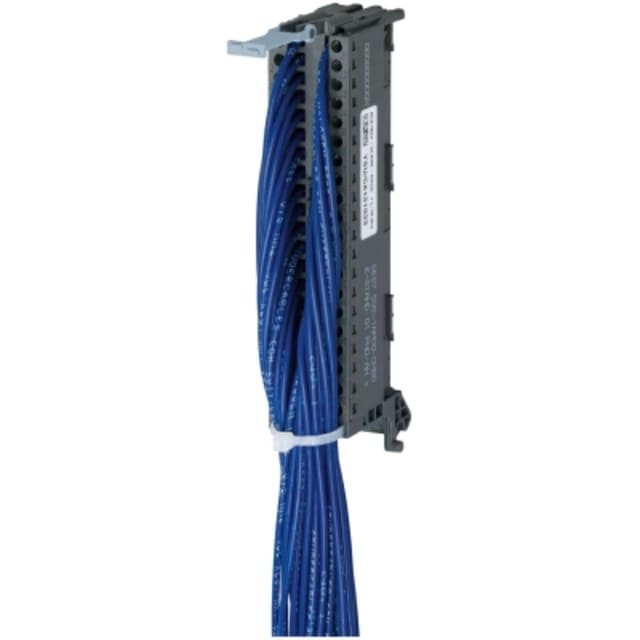

Connecteur frontal automate S7-1500 40 points câblé

Connecteur frontal 40 points pour automate S7-1500 avec câblage prêt au raccordement

Ce connecteur frontal automate S7-1500 40 points câblé est conçu pour le raccordement direct des modules d’automatisme compatibles de la gamme S7-1500. Il intègre un connecteur frontal 40 pôles associé à 40 conducteurs déjà montés, ce qui facilite la préparation du câblage en armoire et réduit les opérations de raccordement sur site. Cette configuration convient aux applications d’automatisme industriel qui demandent une liaison claire, structurée et rapide entre l’automate et les organes de terrain.

Configuration adaptée aux cartes d’entrées et de sorties numériques

Ce modèle est indiqué pour une utilisation sur carte d’entrée PLC et sur carte de sortie PLC. Il est également adapté aux signaux numériques, ce qui en fait une solution pertinente pour le câblage de voies TOR en environnement industriel. En revanche, il n’est pas destiné aux signaux analogiques, point important pour éviter toute erreur de sélection lors de la préparation d’un projet d’automatisme. Son format 40 points permet de traiter un nombre élevé de canaux sur un seul ensemble de raccordement.

Version à vis pour un raccordement simple côté boîtier

Le raccordement côté boîtier se fait par connexion à vis, une configuration appréciée pour le repérage des conducteurs et la mise en œuvre soignée dans les coffrets de commande. Cette version est pensée pour s’associer à un connecteur frontal 40 pôles compatible S7-1500, avec une sortie sur fils unitaires permettant une grande liberté d’organisation dans la goulotte, sur borniers ou vers d’autres interfaces de câblage. Côté alimentation, le type de raccordement est indiqué comme autre, ce qui confirme qu’il s’agit d’un ensemble spécifique de liaison pour architecture d’automatisme.

40 conducteurs préassemblés sur 2,5 mètres pour plus de souplesse en armoire

Avec une longueur de 2,5 m, ce connecteur frontal câblé offre une marge confortable pour organiser le passage des conducteurs dans l’armoire électrique sans devoir ajouter de rallonge intermédiaire. Les 40 fils préassemblés permettent d’anticiper plus facilement le cheminement vers les points de raccordement, tout en simplifiant le repérage fonctionnel des voies. Cette longueur convient particulièrement aux armoires d’automatisme où le module PLC et la zone de raccordement ne sont pas immédiatement côte à côte.

Section de conducteurs 0,5 mm² pour les liaisons de commande

Le produit est fourni avec 40 conducteurs unitaires de 0,5 mm², un format adapté aux circuits de commande et de signaux numériques couramment rencontrés sur les installations automatisées. Cette conception favorise une intégration cohérente avec les modules d’E/S S7-1500 dédiés aux signaux numériques. Pour l’intégrateur, cela signifie un gain de temps au montage et une préparation plus propre qu’un câblage entièrement réalisé à partir de composants séparés.

Solution pertinente pour le câblage modulaire des systèmes SIMATIC S7-1500

Dans une logique de câblage modulaire, ce connecteur frontal précâblé répond aux besoins des tableautiers, intégrateurs et mainteneurs qui recherchent une interface directe entre module automate et câblage de terrain. Il permet d’accélérer la mise en service, de structurer plus clairement les liaisons et de limiter les manipulations lors de l’assemblage. Pour un projet neuf comme pour une intervention de remplacement, ce type de raccordement simplifie l’identification du bon format grâce à sa conception 40 pôles dédiée à l’environnement S7-1500.

Un choix précis pour éviter les erreurs entre variantes de raccordement PLC

Dans les modules de raccordement PLC, il est essentiel de sélectionner la bonne version selon le nombre de pôles, la longueur de câble, le type de raccordement et la nature des signaux. Ce connecteur frontal S7-1500 réunit ici les caractéristiques attendues pour des E/S numériques sur 40 points, avec câblage intégré et connexion à vis côté boîtier. Il constitue ainsi une réponse claire pour les professionnels qui veulent un raccordement d’automatisme prêt à intégrer, sans ambiguïté sur l’usage visé.
