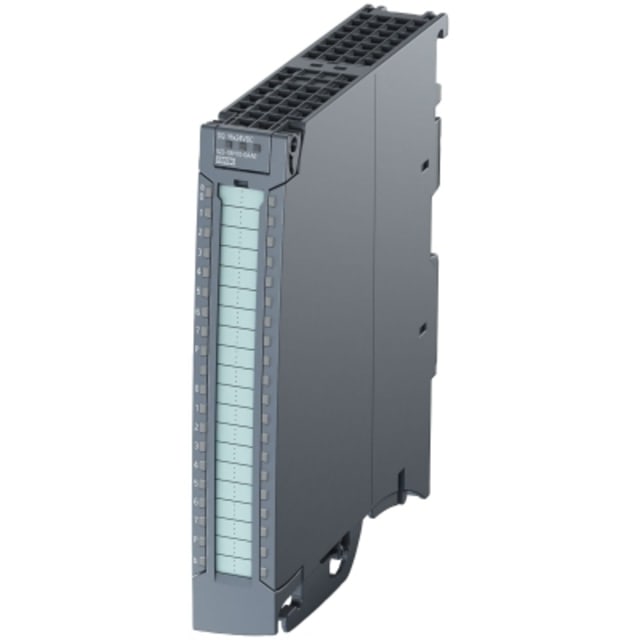

Module de sortie TOR SIMATIC S7-1500 6ES75221BH100AA0

Module de sortie TOR 16 voies pour automatisation SIMATIC S7-1500

Ce module de sortie TOR SIMATIC S7-1500 est conçu pour piloter jusqu’à 16 sorties numériques en 24 V DC dans les architectures d’automatisation industrielle exigeant une intégration propre, rapide et lisible dans l’armoire. Il convient aux applications de commande d’actionneurs, relais, électrovannes, voyants ou interfaces de puissance lorsque l’on recherche une gestion claire des sorties sur API Siemens S7-1500. Son format compact facilite l’implantation dans les coffrets tout en conservant une densité de sorties intéressante pour les installations industrielles modernes.

16 sorties transistor 24 V DC pour une commande rapide et précise

Ce module dispose de 16 sorties numériques transistor avec une tension de sortie en courant continu jusqu’à 28,8 V et un courant de sortie de 0,5 A par canal. Cette configuration le rend adapté à la commutation de charges DC courantes en automatisme, avec un comportement rapide grâce à un temps de retard au changement de signal de 0,1 à 0,5 ms. Pour l’intégrateur, cela se traduit par une réponse nette des organes commandés, utile dans les séquences automatiques, les pilotages répétitifs et les machines où la réactivité des sorties compte.

Répartition des canaux pensée pour le câblage et l’exploitation

Les 16 canaux sont organisés en groupes, ce qui simplifie la distribution des charges et la lecture de l’installation lors du câblage ou de la maintenance. Cette organisation est intéressante pour segmenter les départs selon les fonctions de machine, les zones d’équipement ou les groupes d’actionneurs. Dans une logique de conception d’armoire, ce type de module permet d’obtenir une sortie API proprement structurée, plus facile à repérer et à exploiter dans le temps.

Alimentation 24 V DC et protection intégrée contre les courts-circuits

Le module fonctionne avec une alimentation en 19,2 à 28,8 V DC, plage standard en environnement d’automatisation industrielle. Il intègre une protection contre les courts-circuits en sortie, un point important pour sécuriser le comportement du départ en cas d’incident sur le câblage ou sur la charge raccordée. Cette conception aide à préserver la continuité d’exploitation du système de commande et apporte un cadre technique adapté aux installations industrielles où les sorties commandent des équipements terrain variés.

Raccordement à broches avec connecteur avant inclus

Le raccordement électrique s’effectue par connexion à broches, avec connecteur avant push-in fourni. Cet avantage est particulièrement appréciable en atelier de câblage et lors du remplacement d’un module en maintenance, car il contribue à accélérer la mise en œuvre et à garder un câblage ordonné. Pour les tableautiers comme pour les automaticiens, ce mode de connexion favorise une intégration efficace dans les ensembles SIMATIC S7-1500 et les systèmes d’E/S déportées compatibles.

Adapté aux fonctions de coupure orientées sécurité de groupes de charges

Ce module de sortie peut être utilisé dans des architectures où la coupure orientée sécurité de groupes de charges est requise, avec prise en charge jusqu’à SIL2 et catégorie 3 / PL d pour le sectionnement de groupes selon la documentation fabricant. C’est un point pertinent pour les concepteurs de machines qui doivent articuler la commande standard et la gestion de certaines fonctions de coupure sur les charges pilotées. Il reste cependant à distinguer d’un module de sécurité dédié, car il ne s’agit pas ici d’un module annoncé comme adapté aux fonctions de sécurité au sens général du produit.

Format compact pour coffrets industriels et projets de modernisation

Avec une largeur de 25 mm, une hauteur de 147 mm et une profondeur de 129 mm, ce module trouve facilement sa place dans les armoires d’automatisation où l’espace disponible doit être optimisé. Ce gabarit en fait un bon choix aussi bien pour une création de machine que pour une extension d’installation ou un retrofit sur base Siemens. Pour un projet de modernisation, il permet d’ajouter des sorties TOR 24 V DC sans alourdir inutilement l’encombrement du tableau.

Un choix pertinent pour le pilotage d’actionneurs en environnement industriel

Ce module de sortie TOR s’adresse aux professionnels recherchant une carte de sorties numériques 24 V DC pour API SIMATIC S7-1500, capable de piloter plusieurs charges terrain avec rapidité, compacité et une structure de câblage adaptée aux usages industriels. Il répond aux besoins classiques de commande dans les lignes de production, machines spéciales, convoyage, traitement, conditionnement et installations techniques nécessitant des sorties transistor 16 voies bien intégrées à l’écosystème Siemens.
