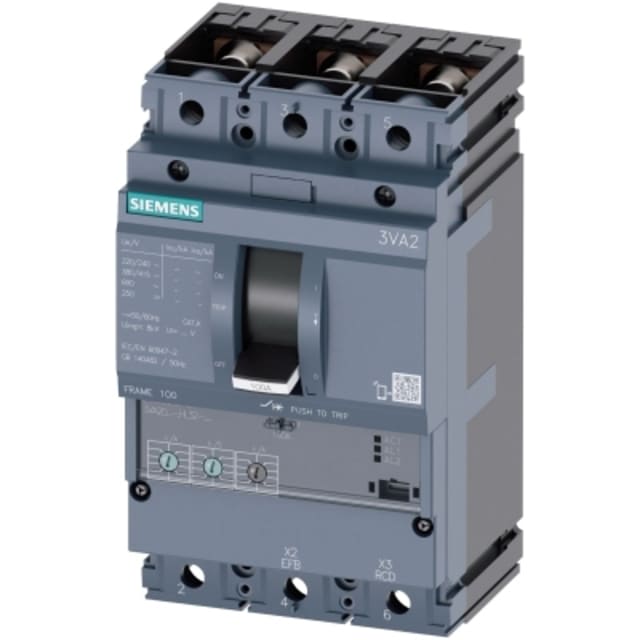

Disjoncteur boîtier moulé 3P 40A 55kA 415V 3VA20405HL320AA0

Disjoncteur boîtier moulé 3P 40A conçu pour la protection d’installation

Ce disjoncteur boîtier moulé 3 pôles 40 A est destiné à la protection d’installation sur réseaux basse tension, avec une conception adaptée aux tableaux de distribution et aux ensembles électriques nécessitant une coupure robuste et une sélectivité de réglage utile sur le terrain. Son format de la gamme 3VA2 en frame 100 convient aux intégrateurs et tableautiers recherchant un appareil compact, capable de protéger efficacement les départs triphasés tout en restant simple à raccorder et à exploiter.

Pouvoir de coupure 55 kA à 415 V pour les environnements exigeants

Avec un pouvoir de coupure Icu de 55 kA à 415 V, ce disjoncteur boîtier moulé 3P 40A répond aux besoins des installations où le niveau de court-circuit imposé au point de distribution est élevé. Cette capacité de coupure en fait un choix pertinent pour les tableaux principaux, secondaires ou les départs techniques devant conserver une protection cohérente face aux défauts francs. Sa tension de dimensionnement de 690 V élargit en plus son champ d’intégration dans des architectures industrielles ou tertiaires techniques.

Réglage de surcharge de 16 à 40 A pour ajuster la protection au départ

L’unité de protection intégrée permet un réglage de surcharge de 16 à 40 A, ce qui facilite l’adaptation du disjoncteur au courant réellement attendu sur la ligne protégée. Cet ajustement permet d’affiner la protection du câble, du départ ou de l’équipement alimenté sans surdimensionner inutilement l’appareil. Pour l’exploitant, cela se traduit par une mise en œuvre plus précise dans les applications où la charge nominale évolue selon la machine, la longueur de ligne ou le scénario d’exploitation.

Protection court-circuit instantanée avec plage de déclenchement de 60 à 480 A

Ce modèle intègre une fonction de protection LI avec déclenchement instantané contre les courts-circuits. La plage de déclenchement non différé de 60 à 480 A, correspondant à 1,5 à 12 fois le courant nominal, permet de positionner la réponse de l’appareil selon les contraintes du départ protégé. Cette souplesse est particulièrement utile pour limiter les déclenchements inadaptés tout en conservant une réaction rapide lors d’un défaut brutal. C’est un point important dans les tableaux de distribution où la coordination entre protection amont, départs moteurs légers et circuits de puissance doit rester lisible.

Raccordement à vis frontal pour une intégration pratique en coffret

Le raccordement principal à vis, avec disposition des connexions à l’avant, simplifie les opérations de câblage et de maintenance dans le tableau. Cette configuration est appréciée lorsque l’accessibilité en face avant doit être préservée, notamment dans les coffrets compacts ou densément équipés. L’exécution de commande par culbuteur apporte une manœuvre directe et claire de l’appareil, tandis que l’exécution encastrable à technique d’insertion définitive répond bien aux montages soignés en enveloppe de distribution.

Montage en tableau avec protection IP40 et encombrement adapté

Ce disjoncteur est prévu pour une intégration en tableau avec un niveau de protection IP40 au niveau de l’appareil. Il peut également convenir à un montage sur profilé chapeau, ce qui apporte une souplesse supplémentaire dans certaines conceptions d’armoires ou de coffrets techniques. Sa puissance dissipée de 2,2 W reste un élément intéressant pour le bilan thermique d’ensemble, en particulier lorsque plusieurs appareils de protection sont regroupés dans un volume restreint.

Une solution claire pour les départs triphasés sans fonctions superflues

Ce disjoncteur boîtier moulé 40 A va à l’essentiel avec une unité de protection complète intégrée, sans contacts auxiliaires montés d’origine, sans signalisation de déclenchement intégrée, sans déclencheur à sous-tension intégré et sans motorisation intégrée. Ce positionnement convient parfaitement aux projets où l’on recherche avant tout une protection triphasée performante, réglable et simple à intégrer, avec la possibilité d’ajouter certaines options selon l’évolution du tableau. Pour un départ de distribution exigeant une forte capacité de coupure et une plage de réglage utile, ce modèle constitue une réponse technique nette et cohérente.
