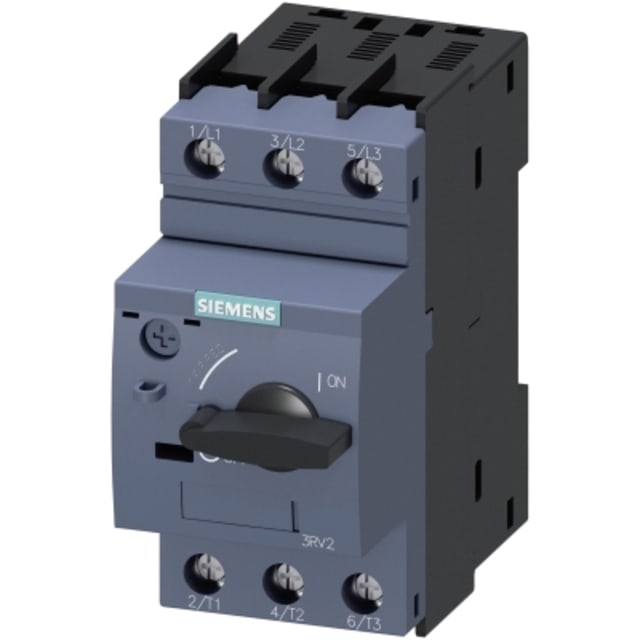

Disjoncteur moteur 5,5-8 A classe 10 3RV20211HA10

Disjoncteur moteur 3 pôles pour la protection des départs moteurs

Ce disjoncteur moteur classe 10 est conçu pour assurer la protection des moteurs triphasés contre les surcharges et les courts-circuits. Son calibre réglable de 5,5 à 8 A permet d’adapter précisément la protection au courant du moteur afin d’obtenir un réglage cohérent avec l’application. En usage AC-3, il convient notamment aux moteurs jusqu’à 1,5 kW sous 230 V et jusqu’à 3 kW sous 400 V, ce qui en fait une solution adaptée aux départs moteurs compacts en armoire.

Réglage thermique précis pour une protection moteur bien ajustée

La zone de réglage surcharge de 5,5 à 8 A permet d’ajuster le seuil de protection en fonction du courant nominal du moteur. Cette possibilité est essentielle pour limiter les déclenchements inadaptés tout en maintenant une protection efficace de l’équipement. La présence d’une protection thermique intégrée et la sensibilité aux chutes de phase apportent une sécurité supplémentaire sur les installations où la continuité et l’équilibre d’alimentation du moteur sont déterminants.

Déclenchement magnétique rapide en cas de court-circuit

Ce modèle intègre un déclenchement magnétique avec seuil non différé à 104 A pour réagir rapidement en cas de défaut franc. Il offre ainsi une protection immédiate du départ moteur et des conducteurs associés lors d’un court-circuit. Avec un pouvoir de coupure Icu de 100 kA à 400 V en courant alternatif, il répond aux besoins des tableaux électriques où un niveau de tenue au court-circuit élevé est recherché.

Format compact pour intégration en tableau électrique

Avec des dimensions de 45 mm de largeur, 97 mm de hauteur et 97 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les tableaux et coffrets électriques. Son format compact permet d’optimiser l’implantation des protections dans les armoires de commande, sans compromettre l’accessibilité de l’appareil. Il s’agit d’un appareil à encastrer en technique d’insertion définitive, bien adapté aux ensembles de distribution et de commande nécessitant une implantation nette et rationnelle.

Commande simple et raccordement à vis pour le câblage

L’appareil est équipé d’un bouton rotatif qui facilite la manœuvre locale et l’identification de l’état de fonctionnement. Le raccordement principal à vis convient aux montages recherchant un serrage franc et un câblage stable dans le temps. Cette configuration est particulièrement appréciée en environnement de tableau, pour les départs moteurs nécessitant un raccordement clair, accessible et compatible avec les pratiques courantes d’installation.

Utilisation en environnement industriel basse tension

Avec une tension de service nominale pouvant atteindre 690 V et une exécution 3 pôles, ce disjoncteur moteur est destiné aux circuits moteurs basse tension nécessitant une protection dédiée. Son indice de protection IP20 le destine à une intégration à l’intérieur d’une enveloppe ou d’un tableau adapté. L’absence de commutateur auxiliaire intégré et de déclencheur à sous-tension intégré permet de conserver une base simple et ciblée pour les configurations où l’essentiel est une protection moteur compacte et directe.

Un choix pertinent pour les armoires de commande moteur compactes

Ce disjoncteur moteur 5,5-8 A classe 10 constitue une réponse technique adaptée pour protéger un moteur de petite puissance avec un bon niveau de sélectivité fonctionnelle entre surcharge et court-circuit. Il convient particulièrement aux intégrateurs, tableautiers et installateurs recherchant un appareil compact, 3 pôles, à réglage précis, capable de protéger efficacement un départ moteur dans un ensemble de distribution électrique ou une armoire de commande.
