Disjoncteur moteur 2,2 à 3,2 A 3RV20111DA15

Disjoncteur moteur 2,2 à 3,2 A pour la protection précise des petits moteurs triphasés

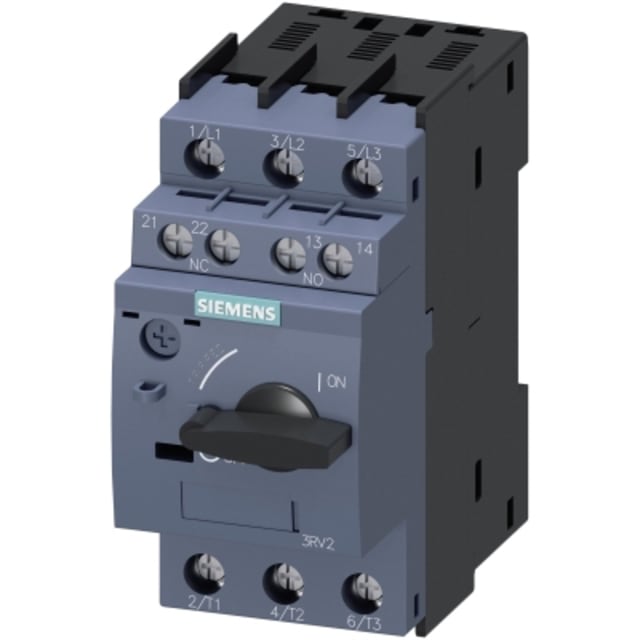

Ce disjoncteur moteur Siemens de la gamme SIRIUS 3RV2 est conçu pour assurer la protection et la commande manuelle de moteurs triphasés dans une plage de réglage de surcharge de 2,2 à 3,2 A. Il convient particulièrement aux départs moteurs compacts qui demandent une protection dédiée contre les surcharges et les courts-circuits, tout en conservant un encombrement réduit dans l’armoire. Son format S00 facilite son intégration dans les ensembles de distribution et de protection où la place disponible est comptée.

Réglage de surcharge 2,2 à 3,2 A pour adapter la protection au moteur installé

La plage de réglage thermique de 2,2 à 3,2 A permet d’ajuster la protection au courant nominal du moteur afin d’améliorer la cohérence du départ moteur. Ce point est essentiel pour limiter les déclenchements inadaptés tout en conservant une protection efficace de l’équipement. Le disjoncteur intègre une protection thermique et une sensibilité aux chutes de phase, un atout important pour préserver le moteur en cas de fonctionnement anormal sur une alimentation triphasée.

Déclenchement magnétique intégré pour la protection contre les courts-circuits

Ce modèle associe une protection contre les surcharges à un déclencheur magnétique pour les défauts de court-circuit. Le seuil de déclenchement non différé est donné pour 42 A, ce qui permet une coupure rapide en cas de défaut franc. Avec un pouvoir de coupure assigné élevé à 400 V AC, ce disjoncteur moteur répond aux besoins des installations où la coordination de la protection et la maîtrise des défauts sont déterminantes pour la continuité d’exploitation du tableau.

Format compact 3 pôles avec commande rotative en face avant

Son exécution 3 pôles le destine à la coupure et à la protection des moteurs triphasés. La commande par bouton rotatif en face avant apporte une manipulation simple pour les opérations de mise en service, d’arrêt et de réarmement. Le gabarit compact d’environ 45 mm de large pour 97 mm de hauteur et 97 mm de profondeur permet une implantation soignée dans les coffrets et tableaux électriques, notamment lorsque plusieurs départs moteurs sont regroupés sur une même ligne.

Raccordement à vis et contact auxiliaire intégré pour un câblage fonctionnel

Le raccordement principal à vis convient aux montages industriels et tertiaires recherchant une connexion mécanique directe et lisible au câblage. Ce disjoncteur moteur dispose en outre d’un commutateur auxiliaire intégré, pratique pour remonter une information d’état vers une commande, un automate ou une signalisation en façade d’armoire. Cette configuration évite l’ajout immédiat d’un accessoire séparé dans les applications où un retour d’information de base est nécessaire.

Adapté aux départs moteurs jusqu’à 690 V avec usage AC-3

Ce disjoncteur moteur est prévu pour une tension assignée d’utilisation jusqu’à 690 V. Les valeurs de puissance indiquées en AC-3 permettent de cibler des applications moteur de petite puissance, avec 0,55 kW à 230 V et 1,1 kW à 400 V. Ces repères sont utiles pour orienter le choix du produit dans un départ moteur cohérent, en complément du réglage d’intensité et des caractéristiques réelles du moteur à protéger.

Une solution pertinente pour tableaux électriques, coffrets et protections spécifiques

Grâce à son indice de protection IP20 et à sa conception pour montage encastré dans un ensemble électrique, ce disjoncteur moteur trouve naturellement sa place dans les tableaux, coffrets de commande et ensembles de distribution intégrant des protections spécifiques pour moteurs. Il s’adresse aux installations qui demandent un appareil compact, lisible et directement exploitable pour la commande et la protection d’un départ moteur, sans complexifier inutilement le câblage ni l’implantation.
