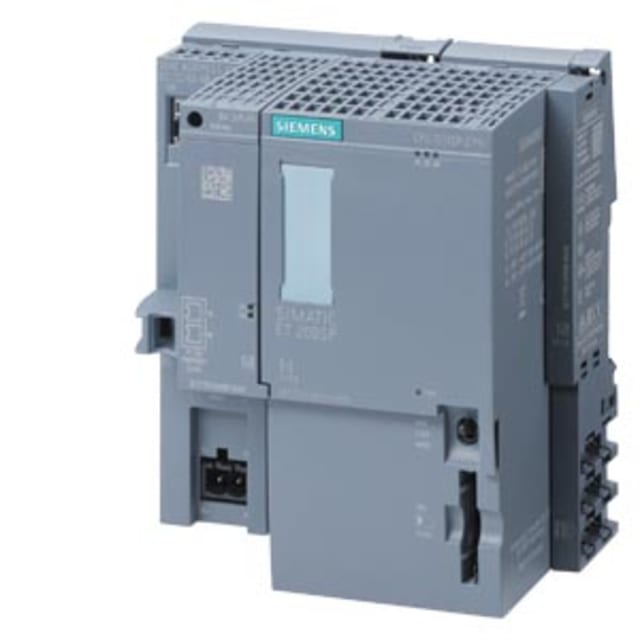

CPU SIMATIC ET 200SP 1514SP-2 PN PROFINET 6ES75142DN030AB0

Automate compact SIMATIC ET 200SP pour architecture PROFINET industrielle

La CPU SIMATIC ET 200SP 1514SP-2 PN PROFINET est une unité centrale conçue pour les stations d’automatisation ET 200SP lorsque l’on recherche un format compact, modulaire et adapté aux environnements industriels où l’encombrement doit rester maîtrisé. Cette CPU s’intègre dans une architecture ET 200SP avec modules embrochables d’E/S numériques, analogiques, de communication, de fonction et de technologie, ce qui permet de construire une station cohérente et évolutive autour d’un cœur de traitement performant. Son indice de protection IP20 oriente son usage vers une intégration en armoire ou coffret technique.

Deux interfaces PROFINET intégrées pour le pilotage et la communication réseau

Cette CPU dispose de deux interfaces PROFINET matérielles, dont une interface PROFINET IRT avec commutateur 2 ports et une seconde interface PROFINET RT. Cette configuration facilite la mise en réseau des équipements d’automatisation, le raccordement des périphéries et l’organisation d’une communication industrielle fluide dans les installations modernes. Le support du protocole PROFINET IO en fait une solution pertinente pour les applications de contrôle-commande nécessitant des échanges rapides avec les équipements de terrain et les systèmes de supervision compatibles.

Capacité mémoire et rapidité de traitement adaptées aux applications exigeantes

La CPU 1514SP-2 PN embarque 600 Ko de mémoire de travail pour le programme et 3,5 Mo pour les données, avec une performance sur bit de 6 ns. Ce niveau de traitement permet d’envisager des automatismes plus soutenus qu’avec des modèles d’entrée de gamme, notamment lorsque le projet comprend plusieurs échanges réseau, des séquences de commande détaillées ou une gestion précise des données process. Pour l’intégrateur, cela se traduit par davantage de marge dans la structuration du programme et dans l’exploitation de la station ET 200SP sur des applications industrielles denses.

Compatibilité étendue avec les modules ET 200SP et montage modulaire

Cette unité centrale est prévue pour fonctionner au sein d’un système modulaire avec coupleur de bus pour construction de poste, raccordement bus bidirectionnel et montage sur barre profilée. Elle accepte aussi un montage mural ou direct selon la configuration retenue. La compatibilité avec les sous-groupes embrochables ET 200SP simplifie la composition d’une station sur mesure, qu’il s’agisse d’entrées/sorties classiques, de modules analogiques, de communication ou de fonctions technologiques. L’exécution du raccordement électrique à vis ou à ressort apporte en outre de la souplesse au moment du câblage.

Protocoles de communication utiles pour les environnements d’automatisation

En complément de PROFINET, cette CPU prend en charge plusieurs protocoles et interfaces recherchés dans l’automatisation industrielle, notamment TCP/IP, PROFIBUS, ASi et MODBUS. Elle dispose également d’une interface RS-485, ce qui peut répondre à des besoins d’intégration spécifiques avec certains équipements ou segments de communication existants. Cette polyvalence permet de mieux articuler la CPU dans des architectures où coexistent plusieurs générations d’équipements, tout en conservant une base cohérente dans l’univers SIMATIC ET 200SP.

Exigences d’intégration à connaître avant l’installation

Pour une mise en service correcte, cette CPU nécessite une SIMATIC Memory Card. L’utilisation d’un adaptateur de bus est également requise pour la première interface. Ces éléments sont importants au moment de préparer la nomenclature de la station afin d’éviter toute interruption au montage ou à la configuration. L’alimentation s’effectue en 19,2 à 28,8 V DC, avec un courant d’entrée maximal de 0,7 A, ce qui correspond aux pratiques courantes en automatisme industriel sur alimentation continue 24 V.

Format maîtrisé pour armoires industrielles et postes décentralisés

Avec des dimensions de 100 mm de largeur, 117 mm de hauteur et 75 mm de profondeur, cette CPU se prête bien aux installations où l’optimisation de l’espace disponible est un point clé. Son format ET 200SP favorise la réalisation de stations compactes, en particulier dans les armoires de commande décentralisées, les machines spéciales et les ensembles automatisés nécessitant un pilotage puissant sans recourir à une implantation plus volumineuse. Cette conception aide à structurer une automatisation lisible, modulaire et rationnelle.

Un choix pertinent pour les projets ET 200SP sans fonctions de sécurité intégrées

Cette version est destinée aux applications standards d’automatisation et n’intègre pas de fonctions safety. Elle convient donc aux projets de pilotage, de traitement d’E/S et de communication industrielle lorsque l’objectif porte sur la performance de commande et l’intégration réseau plutôt que sur une logique de sécurité intégrée. Pour une station ET 200SP orientée automatisation machine, process discret ou périphérie décentralisée avec CPU embarquée, cette référence apporte une base technique claire et bien positionnée dans la gamme SIMATIC.
