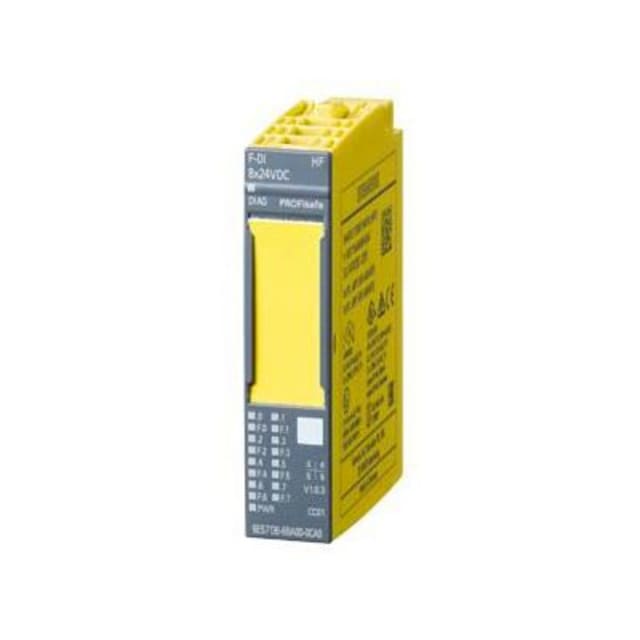

Module entrée de sécurité ET 200SP 8x24VDC 6ES71366BA010CA0

Module d’entrée de sécurité 8 voies pour architecture ET 200SP

Ce module entrée de sécurité ET 200SP 8x24VDC est conçu pour l’acquisition de signaux TOR de sécurité en environnement d’automatisation industrielle. Il permet de raccorder jusqu’à 8 entrées numériques en 24 V DC dans une station ET 200SP, avec une exécution pensée pour les fonctions de sécurité machine. Il convient particulièrement aux capteurs, contacts de sécurité, dispositifs d’arrêt et retours d’état devant être intégrés dans une logique de sécurité avec exigences élevées.

Adapté aux applications de sécurité jusqu’au niveau PL e et SIL 3

Ce module est destiné aux installations où la sécurité fonctionnelle fait partie intégrante du système. Il est adapté aux fonctions de sécurité et prend en charge les architectures visant jusqu’au niveau de performance PL e selon EN ISO 13849-1 et SIL 3 selon IEC 61508. Ce positionnement le rend pertinent pour les machines et installations où la détection sûre des états d’entrée est indispensable, notamment pour la surveillance d’organes de protection, de capteurs redondants ou de circuits de sécurité pilotés par automate.

Format compact 15 mm pour intégration optimisée en coffret

Avec une largeur de seulement 15 mm, une hauteur de 73 mm et une profondeur de 58 mm, ce module électronique s’intègre facilement dans les configurations compactes. Son faible encombrement permet de densifier les points d’entrée sans alourdir l’implantation dans l’armoire. Il se prête aussi bien aux projets neufs qu’aux extensions d’îlots ET 200SP lorsque l’espace disponible est limité et que la lisibilité du câblage doit être préservée.

8 entrées numériques 24 V DC avec comportement configurable

Le module dispose de 8 entrées numériques configurables en courant continu, avec une tension d’alimentation de 19,2 à 28,8 V DC et une tension admissible à l’entrée de -30 à 30 V. Le courant d’entrée à l’état 1 est de 3,7 mA, ce qui facilite l’interface avec de nombreux capteurs et contacts compatibles 24 V. Le temps de retard au changement de signal, réglable de 0,4 à 20 ms, permet d’ajuster la réponse du module selon la nature du signal terrain et les contraintes de filtrage nécessaires sur l’installation.

Conçu pour une station décentralisée de sécurité sans fonctions de sortie

Ce modèle est un module d’entrée uniquement : il intègre 8 entrées numériques et ne comporte aucune sortie numérique. Il répond donc précisément aux besoins de collecte de signaux de sécurité sans ajouter de fonction de commande de sortie inutile. Dans une architecture décentralisée, cela permet de composer une station de manière claire et ciblée, en séparant les fonctions d’acquisition de sécurité des fonctions de commande, de puissance ou de communication.

Intégration cohérente dans le système modulaire ET 200SP

Ce composant de système s’installe dans un ensemble ET 200SP avec raccordement bus par coupleur bus bidirectionnel. Il est prévu pour un montage sur barre profilée et peut également prendre place dans des ensembles de type rack. Son indice de protection IP20 le destine à une intégration en armoire ou en coffret industriel. L’intérêt de ce format modulaire est de faciliter la création d’îlots d’E/S compacts, lisibles et évolutifs, en particulier dans les applications où la sécurité et la densité d’intégration doivent cohabiter.

Choix pertinent pour la sécurité machine et les automatismes industriels

Ce module d’entrée de sécurité ET 200SP 8x24VDC constitue une solution adaptée pour les intégrateurs, tableautiers et services maintenance recherchant un module compact, dédié à la remontée d’informations de sécurité en 24 V DC. Il trouve sa place dans les lignes automatisées, cellules machine, systèmes de convoyage, postes robotisés et équipements industriels nécessitant une gestion structurée des signaux de sécurité, avec une intégration simple dans un environnement ET 200SP.
