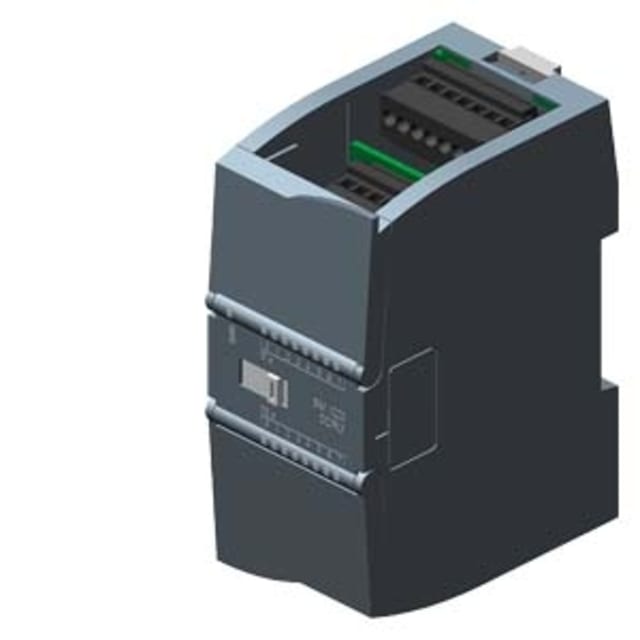

Module E/S TOR SM 1223 S7-1200 8DI 8DO 24V 6ES72231PH320XB0

Module d’extension TOR compact pour automatisme Siemens S7-1200

Le module E/S TOR SM 1223 S7-1200 8DI 8DO 24V est conçu pour augmenter simplement les capacités d’une installation automatisée basée sur la gamme SIMATIC S7-1200. Il combine sur un seul module 8 entrées numériques 24 V DC et 8 sorties numériques à relais, ce qui permet de gérer à la fois la remontée d’états terrain et la commande de charges dans un encombrement réduit. Cette configuration mixte est particulièrement adaptée aux armoires de commande industrielles où l’on recherche une extension claire, rationnelle et facile à intégrer.

8 entrées numériques 24 V DC pour le traitement des signaux terrain

Les 8 entrées numériques acceptent des signaux en courant continu avec une plage admissible de 0 à 30 V et une alimentation nominale du module de 20,4 à 28,8 V DC. Le courant d’entrée à l’état 1 est de 4 mA, ce qui convient au raccordement des capteurs et contacts les plus courants en environnement d’automatisation. Les entrées sont configurables et prévues pour une logique sink/source, un point important pour s’adapter plus facilement aux architectures de câblage existantes et aux différents types de détecteurs utilisés sur machine ou process.

8 sorties relais polyvalentes pour piloter des charges AC ou DC

La partie sortie repose sur 8 sorties numériques de type relais, elles aussi configurables. Ce choix apporte une grande souplesse de commande, avec une tension admissible en sortie de 5 à 250 V en AC/DC et un courant de sortie de 2 A. Ce module convient ainsi au pilotage d’organes de commande variés, comme des voyants, contacteurs, électrovannes, relais intermédiaires ou autres actionneurs compatibles. Pour l’intégrateur, c’est un avantage concret dès qu’il faut interfacer des niveaux de tension différents sans se limiter à une sortie transistor dédiée au seul courant continu.

Paramétrage pratique pour adapter la réponse du module à l’application

Les entrées et sorties configurables permettent d’ajuster le comportement du module selon les besoins de l’installation. Le temps de retard au changement de signal est réglable de 0,2 à 12,8 ms, ce qui aide à adapter la prise en compte des états selon la nature des signaux traités. Cette plage de temporisation est utile pour filtrer des commutations rapides ou stabiliser la lecture d’informations terrain, tout en conservant une réponse adaptée aux automatismes standards de convoyage, de contrôle machine, de manutention ou de process auxiliaire.

Format optimisé pour intégration en coffret et câblage soigné

Avec des dimensions de 45 mm de largeur, 100 mm de hauteur et 75 mm de profondeur, ce module E/S TOR prend peu de place dans l’armoire électrique tout en apportant un nombre de points intéressant. Le raccordement électrique à vis facilite un câblage net et robuste, apprécié dans les environnements industriels où la tenue mécanique des conducteurs et la simplicité d’intervention sont recherchées. Cette exécution favorise également les opérations de maintenance et les modifications de repérage lors des évolutions d’installation.

Extension adaptée aux applications d’automatisation industrielle standards

Ce SM 1223 de la série S7-1200 répond aux besoins des applications de commande classiques qui exigent une extension numérique mixte, sans recourir à plusieurs modules distincts. Il s’intègre naturellement dans des ensembles de pilotage machine, de gestion d’équipements techniques, de petites lignes automatisées ou d’unités de distribution d’énergie pilotées par automate. Son architecture 8DI / 8DO permet de conserver une lecture simple du projet, avec une séparation claire entre acquisition des états et commande des organes de sortie.

Choix pertinent lorsque la polyvalence de sortie est prioritaire

Ce module est particulièrement intéressant lorsque l’installation doit combiner des entrées 24 V DC et des sorties relais capables de commuter aussi bien de l’alternatif que du continu. Il constitue une solution cohérente pour les professionnels qui souhaitent étendre un automate Siemens S7-1200 avec un module compact, lisible et techniquement adapté aux usages industriels courants. Pour un projet neuf comme pour une modification d’armoire existante, il apporte une extension fonctionnelle bien ciblée, pensée pour simplifier l’interface entre l’automate et le terrain.
