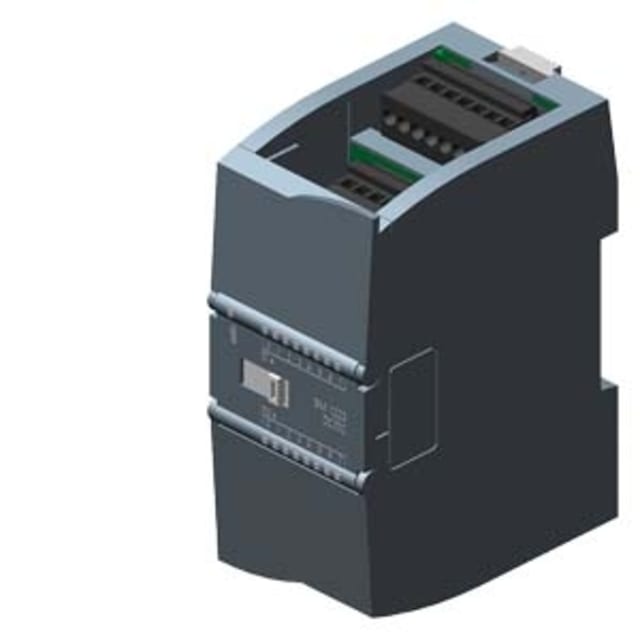

Module E/S TOR SIMATIC S7-1200 SM 1223 6ES72231BH320XB0

Module d’extension E/S TOR 24 V DC pour automate SIMATIC S7-1200

Ce module E/S TOR SIMATIC S7-1200 SM 1223 est conçu pour étendre simplement les capacités d’un automate de la gamme S7-1200 en ajoutant 8 entrées numériques et 8 sorties numériques. Il répond aux besoins courants d’automatisation industrielle lorsque le nombre de points intégrés sur la CPU ne suffit plus : lecture de capteurs tout ou rien, commande d’actionneurs, remontée d’états machine ou pilotage de signaux de process en 24 V DC.

Configuration 8 entrées / 8 sorties adaptée aux architectures de commande compactes

Avec ses 8 entrées numériques 24 V DC et ses 8 sorties transistor, ce module constitue une solution équilibrée pour les applications de machines, d’armoires de commande et de lignes automatisées compactes. Les entrées et sorties sont configurables, ce qui facilite l’intégration dans des logiques de commande nécessitant une adaptation précise du comportement des signaux. Cette configuration est particulièrement pertinente pour centraliser à la fois l’acquisition d’informations terrain et le pilotage de sorties TOR sur un seul module d’extension.

Entrées numériques 24 V DC pour capteurs industriels et signaux TOR

Les 8 entrées numériques fonctionnent en courant continu avec une tension admissible de 0 à 30 V et un courant d’entrée de 4 mA à l’état 1. Elles conviennent donc aux usages classiques en automatisme pour raccorder des détecteurs, boutons, fins de course, contacts auxiliaires ou autres informations TOR. Le mode Sink/Source indiqué pour ce module apporte davantage de souplesse au moment du câblage et permet de l’intégrer plus facilement dans des installations existantes ou neuves selon l’architecture retenue.

Sorties transistor 0,5 A pour la commande rapide de charges en 24 V DC

Les 8 sorties numériques sont de type transistor, avec une tension de sortie en 20,4 à 28,8 V DC et un courant de sortie de 0,5 A. Ce type de sortie convient bien aux commandes rapides et répétitives, par exemple pour piloter des relais d’interface, voyants, électrovannes, contacteurs auxiliaires ou autres charges compatibles en courant continu. Pour l’intégrateur, cela signifie une commande réactive et cohérente avec les environnements d’automatisme modernes en 24 V DC.

Temporisation d’entrée sélectionnable pour affiner le traitement des signaux

Le module prend en charge un temps de retard au changement de signal réglable de 0,2 à 12,8 ms. Cet ajustement permet d’adapter le comportement des entrées selon la nature des signaux à traiter : signaux rapides, contacts mécaniques avec rebonds ou informations de terrain nécessitant un filtrage plus marqué. C’est un avantage concret pour améliorer la cohérence de lecture des entrées sans alourdir inutilement la programmation de l’automate.

Format compact pour intégration en armoire électrique

Avec des dimensions de 45 mm de largeur, 100 mm de hauteur et 75 mm de profondeur, ce module d’entrées / sorties s’intègre facilement dans les armoires où l’optimisation de l’encombrement est importante. Son raccordement à vis reste apprécié dans les environnements industriels pour les opérations de câblage, de maintenance et de repérage des conducteurs. Ce format compact en fait un choix pratique pour les ensembles de commande nécessitant une extension E/S claire et bien dimensionnée.

Usage en automatisation industrielle pour extension de points TOR

Ce module d’extension trouve naturellement sa place dans les applications d’automatisation industrielle nécessitant des entrées et sorties tout ou rien supplémentaires sur plateforme S7-1200 : machines spéciales, convoyage, conditionnement, gestion d’auxiliaires, pilotage de petits automatismes ou adaptation d’une installation lors d’une évolution de process. Il ne s’agit pas d’un module destiné aux fonctions de sécurité, ni à une architecture redondante, ce qui oriente clairement son usage vers la gestion standard des signaux numériques de commande et d’état.
