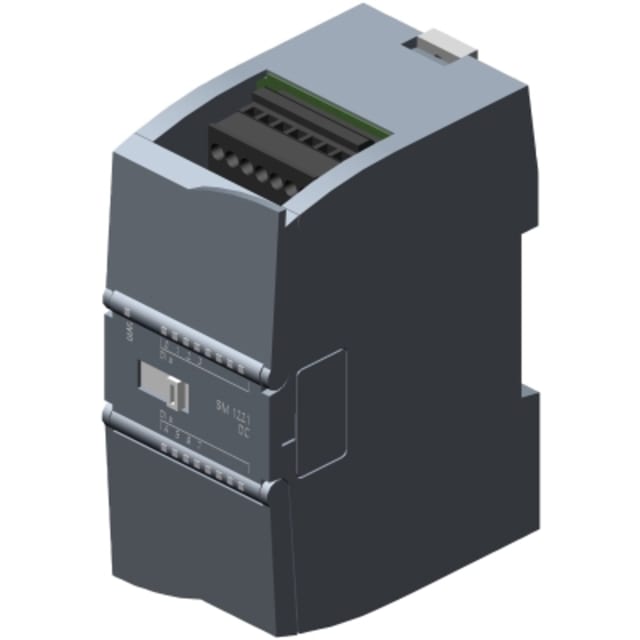

Module entrées TOR SM 1221 8 DI 24V CC 6ES72211BF320XB0

Module d’extension 8 entrées TOR 24 V CC pour automate S7-1200

Le module entrées TOR SM 1221 8 DI 24V CC est conçu pour étendre les capacités d’acquisition d’un automate programmable de la série S7-1200. Il ajoute 8 entrées numériques destinées à remonter les états de terrain les plus courants en automatisation industrielle : contacts secs, détecteurs, capteurs tout ou rien et informations de présence ou de position. Ce format est particulièrement adapté aux armoires de commande compactes qui nécessitent une extension simple, propre et parfaitement cohérente avec l’environnement S7-1200.

Lecture précise des signaux tout ou rien en 24 V continu

Ce module fonctionne en 24 V CC avec une plage d’alimentation admissible de 20,4 à 28,8 V, ce qui correspond aux standards les plus utilisés en automatisme industriel. Ses 8 entrées numériques acceptent une tension d’entrée de 0 à 30 V et un courant d’entrée de 4 mA à l’état 1. Il convient donc au traitement fiable des signaux TOR issus de nombreux équipements de terrain en logique 24 V continu, avec compatibilité sink/source pour une intégration plus souple selon l’architecture de câblage retenue.

Temps de réponse paramétrable pour s’adapter au process

L’un des points forts de ce module est la gestion du retard au changement de signal, réglable de 0,2 à 12,8 ms. Cette plage permet d’ajuster le comportement des entrées selon l’application : prise en compte rapide d’une information, filtrage de rebonds de contacts ou stabilisation de signaux plus perturbés. Pour les intégrateurs et automaticiens, cette souplesse facilite l’adaptation du module à des séquences machine variées sans multiplier les composants annexes.

Format compact pour coffrets et armoires automatisées

Avec des dimensions de 45 mm de largeur, 100 mm de hauteur et 75 mm de profondeur, ce module d’entrées numériques trouve facilement sa place dans un coffret d’automatisme ou une armoire industrielle où chaque millimètre compte. Son encombrement réduit permet d’augmenter le nombre de points d’entrée sans alourdir la conception de l’installation, ce qui en fait un choix pertinent pour les machines compactes, les petits systèmes de convoyage, les postes techniques et les installations d’automatisation décentralisées.

Raccordement à vis pratique pour le câblage terrain

Le raccordement électrique à vis est apprécié pour les installations où la tenue mécanique, la clarté du câblage et la facilité de maintenance sont essentielles. Cette exécution permet une connexion directe et structurée des conducteurs sur le module, avec un repérage net des voies d’entrée. Pour les tableaux industriels, cela contribue à un montage soigné, à des interventions plus rapides et à une meilleure lisibilité lors des opérations de mise en service ou de dépannage.

Une extension dédiée aux entrées numériques sans sortie intégrée

Ce SM 1221 est un module exclusivement consacré aux entrées numériques : il dispose de 8 entrées TOR et ne comporte aucune sortie numérique. Ce positionnement le rend particulièrement pertinent lorsqu’il faut augmenter uniquement la capacité de lecture de signaux sur un automate existant, sans surdimensionner la configuration. C’est une solution ciblée pour récupérer davantage d’informations de capteurs, fins de course, boutons-poussoirs, relais ou contacts auxiliaires dans une logique d’extension propre et rationnelle.

Choix adapté aux applications d’automatisation industrielle standard

Ce module est destiné aux applications d’automatisation industrielle classiques ne relevant pas d’une fonction de sécurité. Il constitue une réponse efficace pour les besoins de supervision d’états, de séquencement machine, de remontée d’alarmes techniques ou de gestion d’entrées process dans les installations pilotées par automate programmable PLC. Pour un projet d’extension S7-1200, il apporte une solution claire, lisible et spécialisée pour le traitement des entrées TOR 24 V CC dans un environnement industriel exigeant.
