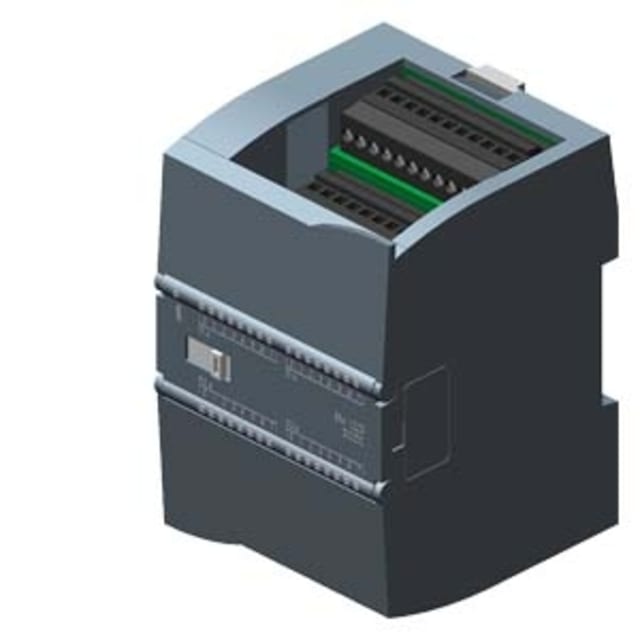

Module E/S TOR SIMATIC S7-1200 SM 1223 6ES72231BL320XB0

Module d’extension TOR 16 entrées / 16 sorties pour automate SIMATIC S7-1200

Ce module E/S TOR SIMATIC S7-1200 SM 1223 est conçu pour étendre les capacités d’un automate S7-1200 avec 16 entrées numériques et 16 sorties numériques dans un seul format compact. Il constitue une solution particulièrement adaptée aux architectures d’automatisation qui doivent centraliser un grand nombre de signaux tout en conservant un encombrement réduit dans l’armoire. Son principe de fonctionnement en 24 V courant continu répond aux besoins courants des équipements industriels, des capteurs TOR, des actionneurs et des interfaces de commande.

Configuration 24 V DC avec sorties transistor pour commandes rapides

Le module fonctionne avec une alimentation en 20,4 à 28,8 V DC et intègre 16 entrées numériques 24 V DC ainsi que 16 sorties numériques transistor de 0,5 A. Cette configuration convient parfaitement aux applications de commutation rapides, aux échanges logiques avec détecteurs, boutons, relais d’interface, voyants, électrovannes ou autres organes de commande compatibles. Les sorties transistor offrent une commande adaptée aux environnements où la répétitivité des cycles et la réactivité des signaux sont recherchées.

Entrées et sorties configurables pour une intégration souple en automatisation

Les entrées numériques configurables et les sorties configurables facilitent l’adaptation du module aux besoins réels de l’installation. Le fonctionnement en logique SINK/SOURCE élargit les possibilités de raccordement selon la nature des équipements déjà en place. Cette souplesse est précieuse lors d’une extension d’installation, d’un rétrofit ou d’une conception neuve, car elle aide à intégrer le module plus facilement dans un schéma de câblage existant sans multiplier les interfaces complémentaires.

Traitement stable des signaux TOR sur machines et équipements industriels

Avec un courant d’entrée de 4 mA à l’état 1, une tension d’entrée admise de 0 à 30 V et un temps de retard au changement de signal de 0,2 à 12,8 ms, ce module SM 1223 permet de gérer efficacement les informations TOR issues du terrain. Il convient aux remontées d’états, fins de course, détecteurs de présence, contacts auxiliaires ou ordres de pilotage. Cette plage de temporisation permet d’adapter la prise en compte du signal en fonction du comportement attendu sur le process et des contraintes de l’application.

Format compact pour montage en coffret et rationalisation de l’espace

Avec des dimensions de 70 mm de largeur, 100 mm de hauteur et 75 mm de profondeur, ce module d’entrées / sorties pour S7-1200 s’intègre facilement dans les coffrets d’automatisme où la place disponible doit être optimisée. Le fait de regrouper 32 points TOR dans un seul module permet de densifier l’installation et de simplifier l’organisation des équipements autour de l’automate. C’est un choix pertinent pour les armoires de machine, les lignes automatisées et les ensembles de commande compacts.

Raccordement à broches pour un câblage clair et structuré

L’exécution du raccordement électrique par raccordement à broches participe à une mise en œuvre propre et méthodique dans les tableaux industriels. Ce type de connexion est apprécié lorsque l’objectif est d’obtenir un câblage lisible, cohérent et facile à organiser, notamment sur les installations comportant de nombreux signaux d’entrées et de sorties. Pour l’intégrateur comme pour le mainteneur, cela aide à conserver une architecture de raccordement plus structurée autour du module.

Un module E/S TOR pensé pour l’extension fonctionnelle des installations S7-1200

Ce module d’extension SIMATIC S7-1200 répond aux besoins des applications d’automatisation qui exigent davantage de points numériques sans changer d’architecture de contrôle. Il s’adresse aux intégrateurs, automaticiens, tableautiers et services maintenance recherchant un module 16 DI / 16 DO en 24 V DC, à sorties transistor, pour compléter une installation existante ou concevoir une commande industrielle évolutive. Son positionnement dans la gamme S7-1200 en fait un choix naturel pour augmenter la capacité de traitement des signaux TOR sur machine ou process.
