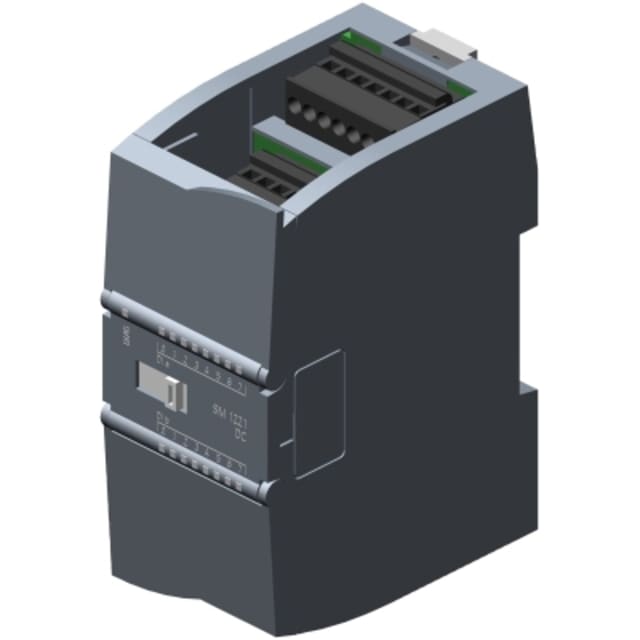

Module entrées TOR SM 1221 16 DI 24V CC 6ES72211BH320XB0

Module d’entrées TOR 16 voies pour extension d’automate S7-1200

Le module d’entrées TOR SM 1221 est conçu pour étendre les capacités d’acquisition d’un automate Siemens SIMATIC S7-1200 avec 16 entrées numériques en 24 V CC. Il répond aux besoins des installations industrielles qui doivent remonter un grand nombre d’états tout en conservant une intégration cohérente dans une architecture d’automatisme compacte. Ce module constitue une solution adaptée pour centraliser les informations issues de capteurs, contacts auxiliaires, boutons, fins de course ou retours d’état terrain.

Compatibilité directe avec les signaux numériques 24 V CC

Ce module fonctionne avec une alimentation en courant continu de 20,4 à 28,8 V et accepte des signaux d’entrée de 0 à 30 V. Son exécution en 24 V CC correspond aux standards les plus courants en automatisation industrielle. La technologie Sink/Source permet une adaptation souple aux schémas de câblage rencontrés sur machine ou en armoire, ce qui facilite l’intégration avec différents types de capteurs et de logiques de commande.

16 entrées paramétrables pour une acquisition plus souple

Les 16 entrées numériques sont configurables, ce qui permet d’adapter le comportement du module au fonctionnement réel de l’installation. Le temps de retard au changement de signal est réglable de 0,2 à 12,8 ms, avec sélection par groupes de quatre entrées. Cette possibilité de paramétrage est particulièrement utile pour filtrer les rebonds de contact, stabiliser la lecture des informations terrain et ajuster la réactivité du système selon l’application.

Lecture fiable des états capteurs et organes de commande

Avec un courant d’entrée de 4 mA à l’état 1, ce module est dimensionné pour la détection de signaux numériques industriels classiques. Il convient à la surveillance d’organes de commande et d’informations binaires tels que détecteurs de présence, pressostats, thermostats, contacts de sécurité non traités par logique dédiée, retours de contacteurs ou états de position. L’absence de sorties intégrées permet de concentrer le module exclusivement sur la collecte des signaux d’entrée.

Raccordement à vis pratique pour l’armoire électrique

Le raccordement électrique à vis convient aux environnements industriels où la tenue mécanique du câblage, la clarté du repérage et la simplicité d’intervention sont recherchées. Ce type de connexion facilite le câblage en armoire, les opérations de maintenance et les remplacements en exploitation. Le format du module, avec une largeur de 45 mm, une hauteur de 100 mm et une profondeur de 75 mm, permet une intégration propre dans les ensembles d’automatisme de la gamme S7-1200.

Un choix pertinent pour machines, process et automatismes industriels

Ce module d’entrées numériques trouve naturellement sa place dans les machines spéciales, convoyeurs, postes de contrôle, petits process automatisés et armoires d’extension d’E/S. Il permet d’augmenter la capacité de lecture d’un automate lorsque les entrées natives de la CPU ne suffisent plus. Pour les projets nécessitant un nombre important de retours terrain en 24 V CC, il apporte une extension claire, structurée et adaptée aux besoins d’acquisition discrète.

Format technique clair pour identifier le bon module d’entrée

Appartenant à la série SIMATIC S7-1200, ce module SM 1221 correspond à une version 16 entrées numériques sans sorties, en alimentation continue. Il se distingue par son usage dédié à l’acquisition TOR, son paramétrage des temps de réponse et son raccordement à vis. Pour un acheteur professionnel, ces caractéristiques facilitent l’identification d’un module d’extension réellement adapté à une application de lecture d’états numériques en environnement industriel.
