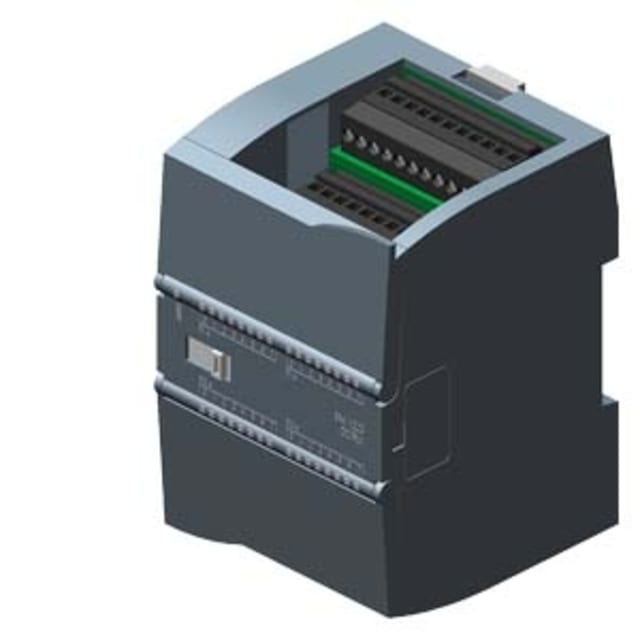

Module E/S TOR SIMATIC S7-1200 SM1223 16DI/16DO 24V CC

Module d’extension TOR 16 entrées / 16 sorties pour automate SIMATIC S7-1200

Le module E/S TOR SIMATIC S7-1200 SM1223 est conçu pour étendre les capacités d’un automate de la gamme S7-1200 avec 16 entrées numériques et 16 sorties numériques. Cette configuration convient particulièrement aux installations qui doivent centraliser de nombreux retours terrain et piloter plusieurs organes de commande depuis un seul module compact. Il s’intègre dans les architectures d’automatisation industrielle où la densité de signaux, la lisibilité du câblage et la souplesse d’exploitation sont des critères déterminants.

16 entrées numériques 24 V CC pour capteurs et informations d’état

Les 16 entrées numériques fonctionnent en 24 V CC avec une tension d’entrée admissible de 0 à 30 V. Elles sont adaptées au raccordement des signaux TOR issus de capteurs, contacts, détecteurs et états machine courants en environnement industriel. Le module accepte une logique SINK/SOURCE, ce qui facilite son intégration dans des schémas de câblage variés. Le courant d’entrée à l’état 1 est de 4 mA, ce qui permet une lecture stable des informations de terrain tout en restant cohérent avec les usages des automatismes en 24 V continu.

16 sorties relais 2 A pour piloter des charges AC ou DC

Ce module se distingue par ses 16 sorties numériques à relais, configurables, avec un courant de sortie de 2 A. Ce choix technologique permet de commander des charges en courant alternatif comme en courant continu, avec une tension de sortie admissible de 5 à 250 V. Il s’adresse ainsi aux applications qui nécessitent une plus grande polyvalence de commutation qu’une sortie transistor classique, par exemple pour le pilotage de voyants, relais intermédiaires, électrovannes ou petits actionneurs selon les caractéristiques du circuit commandé.

Alimentation 24 V CC et intégration cohérente dans une armoire industrielle

Le SM1223 est alimenté en 24 V CC avec une plage admissible de 20,4 à 28,8 V, en cohérence avec les alimentations standard des armoires d’automatisme. Cette compatibilité simplifie l’extension d’une installation existante autour d’un automate Siemens S7-1200 sans revoir l’architecture de distribution de tension. Pour l’installateur comme pour l’exploitant, cela permet de conserver une logique d’intégration claire et homogène sur les circuits de commande.

Raccordement à vis pour un câblage terrain net et maîtrisé

Le raccordement électrique s’effectue par bornes à vis, une solution appréciée pour les installations fixes et les tableaux de commande où la tenue du câblage et la facilité de repérage sont essentielles. Avec 16 entrées et 16 sorties sur un même module, cette exécution permet d’organiser proprement les départs et retours de signaux, tout en facilitant les opérations de maintenance, de contrôle et de remplacement dans le temps.

Temps de réponse adapté aux automatismes de commande standard

Le temps de retard au changement de signal est donné de 0,2 à 12,8 ms. Cette plage permet d’adapter le comportement du module aux besoins de l’application, qu’il s’agisse de remonter des informations d’état ou de gérer des séquences de commande courantes. Dans un environnement de production, cette maîtrise du traitement des signaux contribue à une exploitation plus propre des informations TOR, notamment lorsqu’il faut limiter certains rebonds ou adapter la lecture à la dynamique du procédé.

Format compact pour extension latérale de station

Avec des dimensions de 70 mm de largeur, 100 mm de hauteur et 75 mm de profondeur, ce module d’entrées / sorties conserve un format compact pour une densité de points élevée. Il trouve naturellement sa place dans les coffrets et armoires où l’espace disponible doit être optimisé sans sacrifier le nombre de signaux raccordables. Pour un projet neuf comme pour une évolution d’installation, ce gabarit favorise une extension propre et rationnelle du système d’automatisation.

Un choix pertinent pour les applications de commande et de signalisation

Ce module E/S TOR SIMATIC S7-1200 répond aux besoins des intégrateurs, automaticiens et mainteneurs qui recherchent une extension combinant entrées 24 V CC et sorties relais sur un même équipement. Il convient aux applications de commande de machines, de gestion d’auxiliaires, de remontée d’états et de distribution de signaux dans l’industrie. Sa combinaison 16DI / 16DO en fait une solution efficace pour augmenter rapidement la capacité d’un automate S7-1200 tout en conservant une architecture claire, évolutive et adaptée aux contraintes de terrain.
