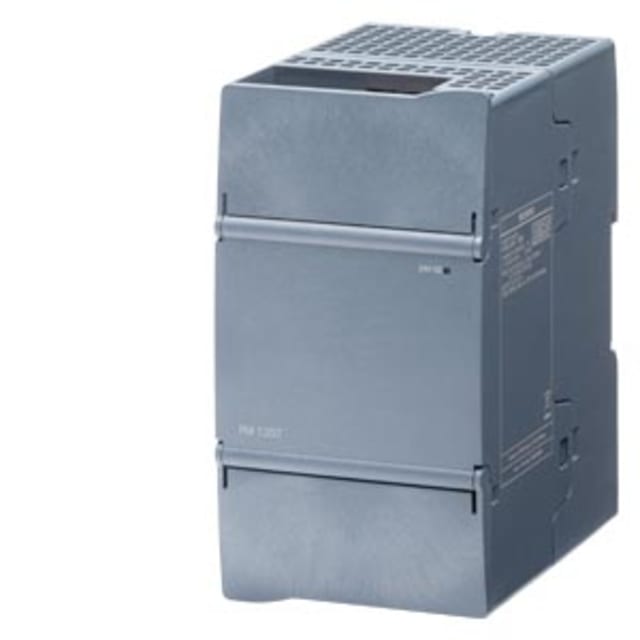

Module d’alimentation SIMATIC S7-1200 PM1207 24V 5A

Alimentation 24 V DC conçue pour les environnements SIMATIC S7-1200

Le module d’alimentation SIMATIC S7-1200 PM1207 24V 5A est une alimentation sur rail DIN destinée à fournir une tension continue stabilisée de 24 V pour les installations d’automatisme. Avec un courant de sortie nominal de 5 A et une puissance délivrée de 120 W, il répond aux besoins des armoires de commande intégrant des équipements de la gamme S7-1200, tout en restant adapté à d’autres usages industriels nécessitant une alimentation 24 V DC propre et constante.

Entrée AC/DC pour une intégration souple dans les tableaux électriques

Cette alimentation accepte une tension d’entrée AC/DC, avec une plage d’alimentation en courant continu de 120 à 240 V et une alimentation en courant alternatif compatible 120 V à 60 Hz et 240 V à 50 Hz. Cette polyvalence facilite son intégration dans différents schémas d’alimentation d’armoire et permet de simplifier le choix du matériel lorsqu’une alimentation 24 V industrielle compacte et normalisée est recherchée.

Sortie stabilisée 24 V 5 A pour alimenter automatismes et périphériques

La sortie 24 V DC est régulée et stabilisée, sans réglage manuel de tension, ce qui permet d’alimenter de façon directe les automates, modules, capteurs, organes de commande et autres équipements basse tension compatibles. Le courant nominal de 5 A convient aux applications où une alimentation continue doit rester disponible pour plusieurs consommateurs, avec une tension maintenue de manière précise pour préserver le bon fonctionnement des circuits raccordés.

Protection contre les courts-circuits et comportement adapté à l’exploitation

Le PM1207 intègre une résistance aux courts-circuits, un point important pour sécuriser l’alimentation des circuits de commande et faciliter l’exploitation dans un coffret électrique. L’alimentation dispose également d’une interface de diagnostic et d’un affichage d’état 24 V, utiles pour le suivi du fonctionnement et l’identification rapide d’une anomalie dans une chaîne d’alimentation. Ce type d’équipement convient particulièrement aux installations où la lisibilité de l’état de service est recherchée dans le tableau.

Format rail DIN compact pour coffrets et armoires de commande

Prévu pour un montage sur barre profilée, ce module s’installe sur rail DIN et peut aussi être monté directement selon la configuration retenue. Son format de 70 mm de largeur, 125 mm de hauteur et 100 mm de profondeur permet une implantation rationnelle dans les coffrets et armoires, avec une largeur d’encastrement annoncée à 70 mm. Ce gabarit facilite l’organisation des départs 24 V dans les tableaux de distribution et de commande où l’espace disponible doit être maîtrisé.

Protection IP20 pour installation en enveloppe adaptée

Avec un indice de protection IP20, cette alimentation est destinée à être intégrée dans une enveloppe ou une armoire électrique appropriée. Elle convient ainsi aux montages en environnement technique protégé, typiques des tableaux industriels, des coffrets d’automatisme et des ensembles de distribution interne. Ce positionnement en fait une solution cohérente pour les professionnels recherchant une alimentation DIN 24 V dédiée à une installation ordonnée et structurée.

Un choix pertinent pour alimenter une architecture de commande 24 V

Grâce à son association entre alimentation stabilisée 24 V, courant de sortie de 5 A, puissance de 120 W, montage rail DIN et compatibilité avec l’univers SIMATIC S7-1200, ce module répond aux attentes des intégrateurs, tableautiers et mainteneurs qui souhaitent une alimentation claire à sélectionner pour un circuit de commande. Il s’intègre naturellement dans les projets de tableaux, protections et distribution électrique où la continuité d’alimentation des automatismes est un critère central.
