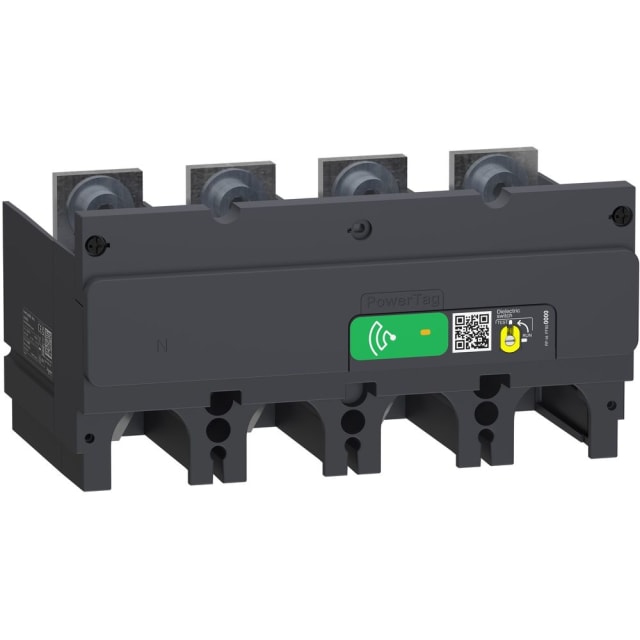

Module PowerTag Compact NSX 400-630 4P LV434023

Module de mesure PowerTag Compact NSX 400-630 4P pour suivi énergétique intégré

Le module PowerTag Compact NSX 400-630 4P est conçu pour équiper les appareils Compact NSX de forte intensité dans les installations de distribution électrique. Cette version 4 pôles s’intègre directement sur les disjoncteurs et interrupteurs-sectionneurs compatibles de la gamme NSX 400 à 630, afin d’ajouter une fonction de mesure énergétique sans recourir à un compteur séparé en façade. Il constitue une solution particulièrement adaptée lorsque l’on souhaite suivre les consommations et les grandeurs électriques au plus près du départ protégé.

Compatibilité dédiée aux appareillages Compact NSX 400 à 630 en 4 pôles

Ce module est prévu pour les configurations 4P et s’emploie avec les équipements Compact NSX 400-630, ainsi qu’avec certaines déclinaisons associées de la même famille d’appareillage. Son format et son principe de montage sont pensés pour une intégration cohérente dans l’environnement du disjoncteur, ce qui facilite l’identification du départ mesuré et évite de multiplier les composants de comptage dans le tableau. Pour un intégrateur ou un tableautier, c’est un choix pertinent lorsque l’objectif est de conserver une architecture propre, lisible et techniquement homogène.

Mesure directe jusqu’à 630 A pour les départs de puissance

Le PowerTag fonctionne en mesure directe avec un courant nominal de 630 A et un courant maximal de 756 A. Il convient ainsi aux départs de puissance nécessitant un suivi électrique sur des intensités élevées, sans ajout de chaîne de mesure complexe. Cette conception permet de surveiller l’énergie active et apparente sur des réseaux 230 à 400 V en 50/60 Hz, avec une architecture bien adaptée aux tableaux généraux, armoires de distribution et applications tertiaires ou industrielles où la visibilité sur les charges est un véritable atout d’exploitation.

Lecture des grandeurs utiles pour le pilotage et la supervision

Ce module électronique est destiné à la mesure de l’énergie et au suivi de paramètres électriques utiles à l’exploitation. Il aide à mieux comprendre le comportement d’un départ, à repérer les dérives de consommation et à alimenter une logique de supervision ou de pilotage. L’intérêt est concret : disposer d’une information de mesure directement associée à l’appareil de protection permet de simplifier les analyses, de mieux répartir les usages et de soutenir les démarches d’optimisation énergétique dans le tableau.

Intégration technique compacte dans le tableau électrique

Avec des dimensions de 185 mm de largeur, 91 mm de hauteur et 110 mm de profondeur, ce module est pensé pour s’inscrire dans un ensemble compact autour de l’appareil concerné. Sa largeur indiquée de 10,5 unités de division donne un repère utile pour l’organisation de l’encombrement dans une armoire ou un coffret. Son type de montage par technique de branchement favorise une mise en œuvre adaptée aux ensembles de distribution structurés, tout en maintenant une implantation rationnelle dans les espaces techniques.

Caractéristiques de comptage adaptées aux besoins de suivi interne

Le module dispose d’un compteur électronique étalonné, de classe de précision B, en version tarif unique. Il ne comporte ni affichage local ni sortie d’impulsions, ce qui oriente clairement son usage vers une intégration dans une architecture de mesure embarquée plutôt que vers une lecture manuelle sur la porte du tableau. Pour l’exploitant, cela signifie un produit ciblé sur la remontée d’informations de mesure et l’exploitation centralisée des données, avec une approche discrète et fonctionnelle.

Choix pertinent pour tableaux de distribution, protection et comptage par départ

Dans un projet de tableau électrique, ce module PowerTag est particulièrement intéressant pour associer protection, distribution et comptage sur un même départ de puissance. Il répond bien aux besoins de sous-comptage énergétique, de suivi de charges et de structuration des informations électriques sur les départs équipés en Compact NSX 4 pôles. Pour une boutique de matériel électrique, il s’adresse à une clientèle exigeante recherchant un module de mesure dédié aux appareillages de distribution, capable d’apporter une lecture énergétique ciblée sans alourdir la conception du tableau.

Protection de l’enveloppe et environnement d’installation

Le produit présente un indice de protection IP20 et une classification NEMA 1, ce qui le destine à une installation dans un environnement électrique approprié, à l’intérieur d’un coffret ou d’une enveloppe technique adaptée. Cette configuration correspond aux usages habituels en tableau de distribution, où le module prend place au sein d’un ensemble protégé. Son positionnement est donc particulièrement cohérent pour les installations où la mesure doit rester intégrée, discrète et directement liée au circuit surveillé.
