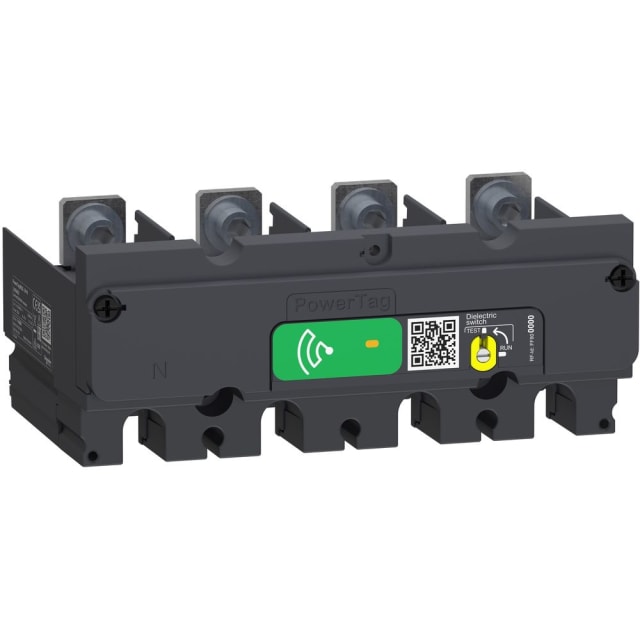

Module PowerTag Compact NSX 100-250 4P LV434021

Module de mesure PowerTag pour disjoncteurs et interrupteurs Compact NSX 100 à 250 en 4 pôles

Ce module PowerTag Compact NSX 100-250 4P est conçu pour ajouter une fonction de mesure d’énergie sur les appareillages Compact NSX compatibles en version 4 pôles. Il s’intègre sur des départs de distribution où la remontée d’informations électriques est utile pour le suivi de charge, l’analyse des consommations et la supervision d’un tableau électrique. Son format dédié permet une intégration propre dans les ensembles de protection et de distribution déjà équipés en Compact NSX, Compact INS ou Compact INV selon compatibilité produit.

Conçu pour la mesure directe des grandeurs électriques essentielles

Ce modèle fonctionne en mesure directe et en technologie électronique, avec une intensité nominale de 250 A et un courant maximal de 300 A. Il permet le suivi de l’énergie active ainsi que de la puissance apparente, ce qui le rend particulièrement pertinent pour les installations tertiaires et industrielles recherchant une lecture exploitable des usages électriques sans ajouter un compteur encombrant en façade. L’étalonnage d’origine et la classe de précision B apportent un niveau de mesure adapté aux besoins de contrôle énergétique et d’exploitation technique.

Version 4 pôles adaptée aux réseaux avec neutre

Sa configuration conducteur quadruple correspond à une version 4 pôles, adaptée aux départs intégrant le neutre. Il accepte une tension nominale N-L de 230 à 400 V et une tension L-L jusqu’à 400 V, en fréquence 50 à 60 Hz. Cette plage d’utilisation facilite son intégration dans de nombreux tableaux de distribution basse tension où la cohérence entre protection, coupure et mesure est recherchée sur un même départ.

Intégration dédiée à l’environnement Compact NSX

Ce module est prévu pour les appareils Compact NSX 100 à 250 ainsi que pour certaines configurations Compact INS et Compact INV compatibles. Il constitue une solution pertinente lorsque l’on souhaite instrumenter un départ existant sans recourir à un compteur modulaire classique séparé. Son montage s’inscrit dans une logique d’intégration technique au plus près de l’appareil de protection, ce qui simplifie l’architecture du tableau et limite les composants additionnels.

Format compact pour tableaux et coffrets techniques

Avec une largeur de 140 mm, une hauteur de 57 mm et une profondeur de 86 mm, ce module conserve un encombrement maîtrisé pour les tableaux de distribution. La largeur indiquée de 8 modules aide à anticiper l’occupation dans l’enveloppe ou dans l’organisation interne du coffret selon la configuration retenue. L’indice de protection IP20 le destine à une intégration dans un volume protégé, au sein d’un tableau ou d’un coffret électrique adapté.

Une solution orientée exploitation énergétique plutôt qu’affichage local

Ce modèle ne comporte pas d’affichage local et ne dispose pas de sortie d’impulsions. Il s’adresse donc avant tout aux installations où la mesure est destinée à être exploitée dans une logique de suivi technique intégrée, plutôt que par lecture directe en façade. Cette approche convient bien aux armoires de distribution modernes où l’objectif est de centraliser les données utiles issues des départs protégés, sans multiplier les interfaces visibles et les accessoires de lecture.

Un choix pertinent pour le comptage et le suivi des départs de puissance

Pour une application en tableaux, protections et distribution électrique, ce module PowerTag constitue une réponse cohérente lorsqu’il faut associer protection Compact NSX et mesure énergétique sur un départ 4 pôles. Il convient particulièrement aux projets de rénovation de tableau, d’amélioration du suivi des consommations ou de structuration d’une distribution avec comptage embarqué. Son positionnement entre appareillage de coupure et mesure permet de gagner en lisibilité fonctionnelle dans les ensembles électriques professionnels.
