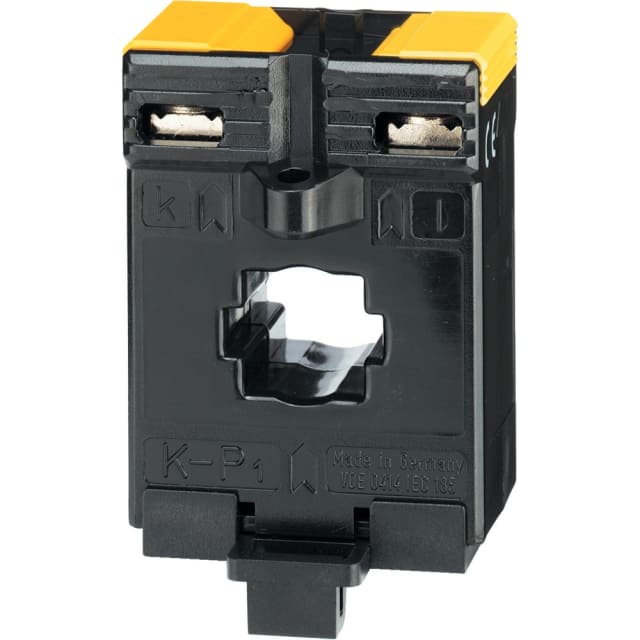

Transformateur de courant à câble passant 60/5A 192T2106

Transformateur de courant 60/5A pour mesure sur câble ou barre passante

Ce transformateur de courant à câble passant 60/5A est conçu pour convertir un courant primaire jusqu’à 60 A en un courant secondaire standard de 5 A destiné aux appareils de mesure, de comptage ou de contrôle. Son format TCB 17-20 le rend particulièrement adapté aux tableaux électriques où l’on recherche une mesure indirecte propre, lisible et compatible avec les équipements utilisant une entrée 5 A. Il convient pour une installation sur conducteur passant, aussi bien sur câble que sur barre, dans les applications de distribution et de suivi énergétique.

Rapport 60/5A et classe 1 pour une lecture exploitable en tableau

Avec un courant primaire assigné de 60 A et un secondaire de 5 A, ce modèle permet d’alimenter les instruments de mesure sans raccorder directement l’appareil au circuit de puissance. Sa classe de précision 1 convient aux usages de contrôle, de supervision et de mesure courante en armoire électrique. La puissance apparente secondaire de 1 VA indique un produit pensé pour les montages avec charge mesurée maîtrisée, afin de conserver une bonne cohérence de lecture sur l’ensemble de la chaîne de mesure.

Passage de conducteur optimisé avec ouverture 17,5 mm et fenêtre 20 x 20 mm

Ce transformateur de courant dispose d’un diamètre d’ouverture de 17,5 mm, avec une fenêtre de 20 mm de hauteur par 20 mm de largeur. Ces dimensions facilitent l’intégration sur de nombreux conducteurs isolés ou barres compatibles dans les coffrets et tableaux. Ce format compact est intéressant lorsque l’espace de câblage est compté et que l’on souhaite ajouter une fonction de mesure sans modifier lourdement l’implantation existante.

Montage pratique par fixation à cliquet

La fixation à cliquet simplifie la mise en place dans l’armoire et contribue à un montage rapide lors des opérations d’équipement ou de maintenance. Ce principe est apprécié dans les ensembles de distribution où la régularité d’installation et le gain de temps de pose sont importants. Le produit est prévu avec une entrée primaire unique, ce qui correspond à une mesure claire sur un conducteur dédié, sans ambiguïté au moment du repérage en tableau.

Raccordement secondaire à vis pour une connexion nette

Le raccordement secondaire par bornes à vis permet une connexion simple vers un ampèremètre, un analyseur de réseau, un compteur d’énergie ou un relais de mesure compatible en 5 A. Ce type de liaison favorise un serrage franc et une intégration soignée dans les armoires électriques. Pour l’installateur, cela facilite le câblage de la boucle de mesure et le repérage des conducteurs secondaires lors des vérifications ou extensions futures.

Protection au contact et limitation de surtension adaptées aux usages de mesure

Ce modèle est doté d’une protection contre les contacts physiques, un point utile pour une intégration plus sûre dans les environnements de tableau. Son facteur de limitation de surtension FS 5 correspond à une utilisation orientée mesure, en limitant l’énergie transmise côté secondaire en cas de surintensité dans les conditions prévues par ce type de transformateur. L’étalonnage indiqué apporte un repère supplémentaire pour les installations où la cohérence des valeurs mesurées fait partie des critères de sélection.

Un choix pertinent pour comptage, sous-comptage et contrôle d’intensité

Ce transformateur de courant à câble passant 60/5A trouve naturellement sa place dans les tableaux divisionnaires, armoires de distribution, équipements tertiaires et ensembles industriels nécessitant une mesure indirecte du courant. Il est particulièrement adapté aux besoins de sous-comptage, de suivi de charge, d’affichage d’intensité ou de remontée d’information vers un système de supervision. Son format compact, sa sortie 5 A et son montage pratique en font une solution efficace pour ajouter une mesure de courant sans alourdir l’architecture du tableau.
