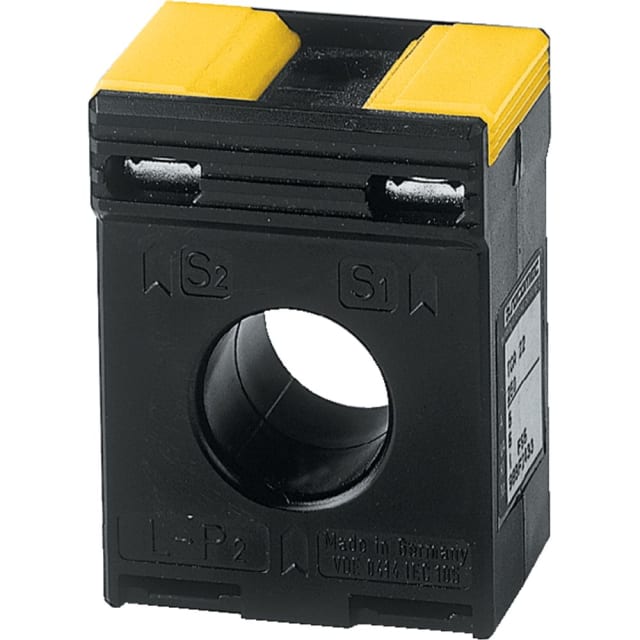

Transformateur de courant 250/5A câble passant 192T2016

Transformateur de courant câble passant 250/5A pour la mesure sur tableau

Ce transformateur de courant câble passant est conçu pour convertir un courant primaire jusqu’à 250 A en un courant secondaire standardisé de 5 A, exploitable par les appareils de mesure et de comptage associés. Ce principe permet d’intégrer facilement une mesure d’intensité dans un tableau électrique sans faire circuler le courant principal directement dans l’instrument. Le format câble passant est particulièrement adapté aux installations où l’on souhaite une mise en œuvre nette, compacte et cohérente avec les besoins de supervision électrique.

Calibre 250/5A et sortie 5 A pour instrumentation compatible

Avec un rapport de transformation 250/5A, ce modèle répond aux besoins courants de mesure d’intensité sur départs électriques de puissance modérée à soutenue. Sa sortie secondaire 5 A correspond à un standard largement utilisé pour l’alimentation des ampèremètres, centrales de mesure, analyseurs de réseau ou autres équipements de contrôle. L’utilisateur bénéficie ainsi d’une solution simple à intégrer dans une chaîne de mesure existante, tout en conservant une lecture proportionnelle au courant réellement présent sur le conducteur primaire.

Classe de précision 0,5 pour un suivi électrique précis

La classe de précision 0,5 constitue un atout important lorsque la justesse de mesure est recherchée pour le suivi des consommations, le contrôle de charge ou l’exploitation technique des installations. Elle permet d’obtenir une mesure plus fine qu’un modèle destiné uniquement à une indication approximative. Avec une puissance apparente secondaire de 2,5 VA, ce transformateur de courant est dimensionné pour alimenter correctement l’appareil raccordé dans le respect de ses caractéristiques nominales.

Ouverture de 21 mm adaptée au passage d’un conducteur

Son diamètre d’ouverture de 21 mm convient au passage d’un câble ou conducteur compatible avec cette section utile. Ce format facilite le choix du bon transformateur de courant dans les tableaux et enveloppes où l’espace est compté. Le principe à câble passant permet une intégration directe autour du conducteur primaire, ce qui simplifie la conception de l’ensemble de mesure et aide à conserver un câblage lisible dans l’armoire.

Fixation à cliquet et raccordement à vis pour une pose pratique

Ce modèle dispose d’une fixation à cliquet, appréciée pour accélérer le montage sur support adapté et garantir une installation plus fluide en environnement de tableau. Le raccordement secondaire à vis permet quant à lui une connexion franche et maîtrisée des conducteurs de mesure. La présence d’un rail de cuivre complète l’ensemble pour une intégration pensée pour les usages de distribution et de mesure en armoire électrique.

Conçu pour la mesure en courant alternatif sur installation tertiaire et industrielle

Ce transformateur de courant de type fermé est destiné à la fonction mesure en courant alternatif. Il convient aux applications de comptage technique, de sous-comptage, de remontée d’information énergétique et de contrôle d’intensité sur les réseaux de distribution intérieure. Son unique entrée primaire le destine à une lecture claire d’un conducteur donné, ce qui en fait une solution pertinente pour les départs individuels, les coffrets de répartition et les tableaux de puissance.

Caractéristiques utiles pour bien choisir ce transformateur de courant

Ce transformateur de courant 250/5A réunit les éléments attendus pour une intégration lisible dans une installation de mesure : classe 0,5, puissance 2,5 VA, ouverture 21 mm, connexion secondaire à vis et montage par encliquetage. Il n’est pas étalonné et ne comporte pas de protection contre les contacts physiques, des points à prendre en compte selon l’environnement d’installation et le niveau d’accessibilité du matériel. Son facteur FS 5 apporte un cadre technique cohérent pour les applications de mesure où le choix du bon calibre et de la bonne chaîne de mesure reste essentiel.
