Câble LIHCH blindé LS0H vert 3x2x0,5 mm² DIN 47100

Câble LIHCH blindé LS0H vert 3x2x0,5 mm² DIN 47100 pour transmission de signaux

Ce câble LIHCH blindé LS0H vert 3x2x0,5 mm² DIN 47100 est conçu pour les liaisons de commande, de mesure et de transmission de signaux en basse fréquence. Sa construction par paires torsadées convient particulièrement aux circuits où la stabilité du signal et la limitation des perturbations sont recherchées. Son format 3 paires de 2 conducteurs en section 0,5 mm² facilite l’intégration dans de nombreuses armoires, équipements techniques et installations de sécurité.

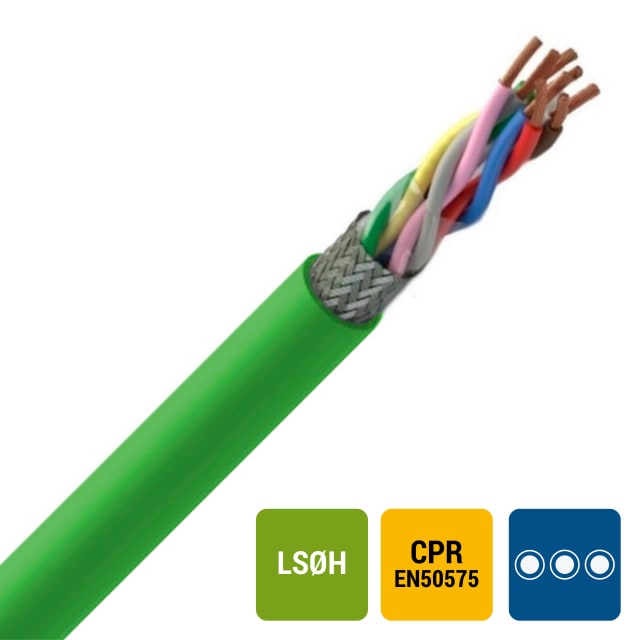

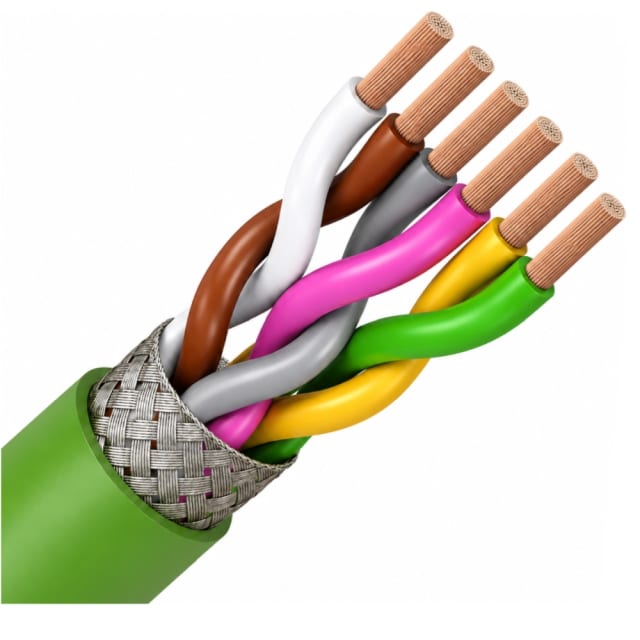

Construction par paires torsadées avec blindage global en tresse

La structure pairée améliore la séparation des circuits et favorise une transmission plus propre des informations dans les environnements techniques. Le blindage global par tresse constitue un atout important lorsque le câble chemine à proximité d’appareillages, d’alimentations ou d’éléments susceptibles de générer des interférences électromagnétiques. Ce type de construction est adapté aux usages de commande, de régulation et d’instrumentation où la continuité du signal compte autant que la compacité du câble.

Gaine LS0H verte pour environnements techniques exigeant une faible émission de fumée

La gaine extérieure verte en matériau LS0H associe souplesse d’intégration et comportement adapté aux installations où l’on souhaite limiter l’émission de fumées et de composés acides en cas d’échauffement important ou d’incendie. Le classement de réaction au feu Cca s1 d2 a1 apporte une lecture claire de ses performances : faible production de fumée, acidité très limitée et comportement conforme aux exigences de pose rencontrées dans de nombreux bâtiments techniques. Cette conception en fait un choix pertinent pour les réseaux de commande et de sécurité où la sélection du câble ne se limite pas à la seule section.

Conducteurs cuivre souples 0,5 mm² pour une mise en œuvre pratique

Les âmes en cuivre nu de classe 5 offrent une bonne souplesse de manipulation lors du tirage, du raccordement et du passage dans les cheminements techniques. La section nominale de 0,5 mm² permet d’alimenter et de véhiculer des signaux de commande sur des équipements variés, tout en conservant un câble maniable. L’identification des conducteurs par couleur selon le principe DIN 47100 simplifie le repérage au montage et aide à réduire les erreurs de connexion dans les faisceaux multi-paires.

Format rond compact pour coffrets, machines et liaisons d’équipements

Avec un diamètre extérieur approximatif de 8,5 mm, ce câble présente une géométrie ronde pratique pour le passage en goulotte, en coffret ou dans les cheminements d’équipements. Son rayon de courbure minimal de 20 fois le diamètre doit être pris en compte pour préserver sa construction et faciliter une pose soignée. Son poids indicatif de 95 kg/km aide également à anticiper la manutention et l’organisation du chantier, notamment sur les longueurs importantes.

Plage d’utilisation adaptée aux installations fixes en intérieur

Ce câble est prévu pour une température de pose de -5 à 70 °C et une température de service statique de -15 à 70 °C. Ces valeurs le destinent à des applications fixes dans des environnements techniques courants, avec une bonne compatibilité pour les installations de commande, d’automatisme ou de sécurité. L’absence de conducteur de protection confirme son usage orienté signal, commande et transmission plutôt que l’alimentation de circuits nécessitant un PE dédié.

Tension nominale 300/500 V pour circuits de commande et de sécurité

Avec une tension nominale Uo/U de 300/500 V, ce câble LIHCH LS0H blindé répond aux besoins des circuits de commande et de sécurité qui exigent une isolation cohérente avec les équipements associés. Il constitue une solution pertinente pour relier capteurs, organes de commande, interfaces techniques et circuits de mesure, tout en conservant une construction blindée et pairée. Pour l’installateur comme pour l’exploitant, c’est un câble technique pensé pour les réseaux où la lisibilité des conducteurs, la maîtrise des perturbations et le comportement au feu sont des critères de sélection essentiels.
