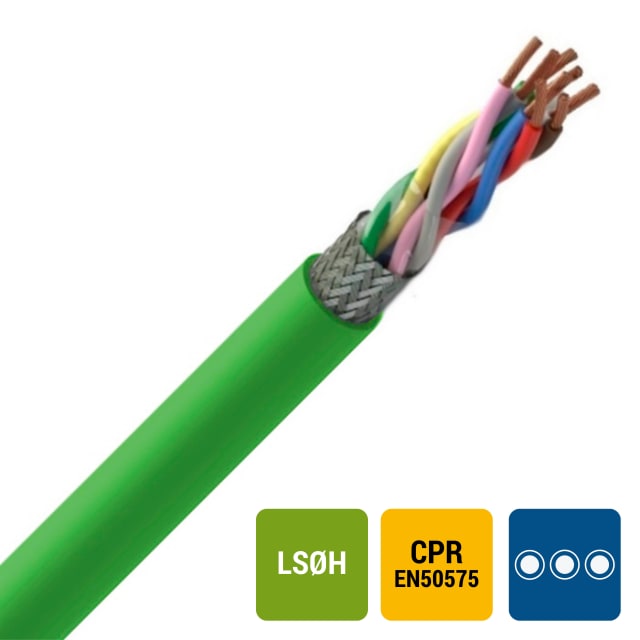

Câble LIHCH blindé LS0H vert DIN 47100 2x2x0,34 mm²

Câble de commande blindé LS0H pour liaisons de signaux et automatismes

Le câble LIHCH blindé LS0H vert DIN 47100 2x2x0,34 mm² est conçu pour les liaisons de commande, de mesure et de transmission de signaux dans les environnements techniques où la compacité, la souplesse et la maîtrise des perturbations électromagnétiques sont recherchées. Sa construction pairée 2x2x0,34 mm² convient particulièrement aux circuits de faible section nécessitant une identification claire des conducteurs et une installation propre dans les armoires, coffrets, équipements de contrôle et applications de sécurité.

Construction pairée DIN 47100 adaptée aux signaux sensibles

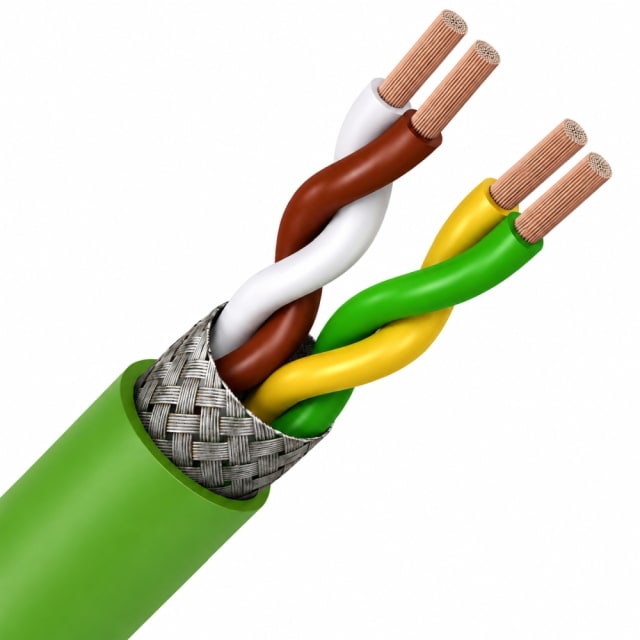

Ce câble dispose de 2 paires de conducteurs, soit 4 conducteurs de section nominale 0,34 mm², avec repérage par couleur selon le codage DIN 47100. Cette configuration pairée facilite l’organisation des liaisons de commande et des circuits de transmission basse puissance tout en limitant les risques d’erreur au câblage. L’âme en cuivre nu de classe 5 souple apporte une bonne maniabilité lors du raccordement, notamment dans les montages exigeant des passages précis ou des cheminements serrés.

Blindage par tresse pour réduire les influences parasites

Le blindage global par tresse constitue un atout important dans les installations exposées aux perturbations électromagnétiques générées par variateurs, moteurs, appareillages de commutation ou chemins de câbles chargés. Il contribue à préserver l’intégrité des signaux de commande et d’instrumentation en limitant les interférences extérieures. Ce type de construction est particulièrement pertinent lorsque la stabilité de la transmission et la séparation fonctionnelle entre puissance et commande doivent être soignées.

Gaine extérieure LS0H verte pour les environnements techniques intérieurs

Sa gaine extérieure verte en matériau LS0H s’intègre aux installations où l’on souhaite un câble à faible émission de fumées et sans halogène en cas d’échauffement ou d’incident. La couleur verte permet également un repérage visuel rapide selon les habitudes d’identification sur chantier ou en local technique. De géométrie ronde et avec un diamètre extérieur approximatif de 6,9 mm, ce câble reste facile à guider dans les goulottes, chemins de câbles et enveloppes électriques sans encombrement excessif.

Classement CPR Cca s1 d2 a1 pour une meilleure maîtrise des exigences feu

Ce câble de commande blindé bénéficie d’un classement de réaction au feu Cca s1 d2 a1. Concrètement, il se distingue par une faible production de fumée, une très faible acidité des effluents et une classification adaptée aux projets où la performance de comportement au feu du câble doit être prise en compte dans le choix du matériel. Cette combinaison le rend pertinent pour des installations intérieures techniques où le niveau de performance du câble fait partie des critères de sélection, en complément des besoins électriques et de blindage.

Souplesse de pose et tenue en service

Grâce à ses conducteurs souples classe 5, ce câble se manipule plus aisément lors de la coupe, du dénudage et du raccordement. Il est prévu pour une température de pose de -5 à 70 °C et une température de service statique de -15 à 70 °C, ce qui couvre une large plage d’utilisation en environnement intérieur technique. Son rayon de courbure minimal de 20 fois le diamètre extérieur doit être respecté pour préserver la structure du câble, en particulier au niveau des paires et du blindage.

Caractéristiques utiles pour le dimensionnement et l’intégration

Le LIHCH blindé LS0H vert DIN 47100 présente une tension nominale Uo/U de 300/500 V, sans conducteur de protection, avec un poids indicatif de 60 kg/km. Ces données facilitent le choix du câble pour les liaisons de commande et d’automatisme demandant une section fine, une bonne lisibilité des conducteurs et un blindage global. Pour l’installateur comme pour le mainteneur, cette configuration 2x2x0,34 mm² représente une solution adaptée lorsque l’objectif est de raccorder proprement des signaux ou ordres de commande dans un encombrement maîtrisé.
