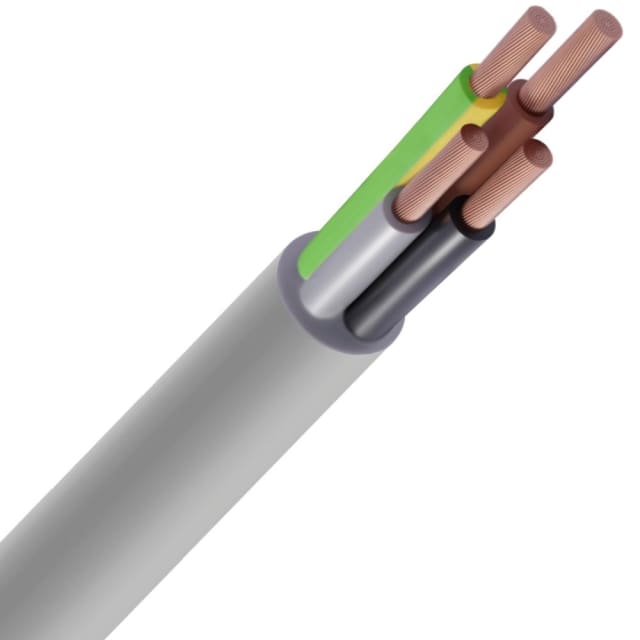

Câble de commande LIYY PVC gris 4G10 mm² Cca s3d2a3

Câble de commande LIYY 4G10 mm² pour alimentation et liaisons de puissance de commande

Ce câble de commande LIYY PVC gris 4G10 mm² est conçu pour les installations nécessitant une section importante et une bonne souplesse de mise en œuvre. Sa composition en 4 conducteurs dont un conducteur de protection vert/jaune permet de raccorder des équipements de commande, d’alimentation auxiliaire ou des ensembles électrotechniques où la continuité de terre doit être intégrée directement dans le câble. Avec sa tension nominale Uo/U de 450/750 V, il convient aux liaisons techniques fixes ou faiblement mobiles dans les armoires, machines, coffrets et circuits industriels.

Âme cuivre souple classe 5 pour un câblage plus pratique

Chaque conducteur est constitué d’une âme en cuivre nu de classe 5, donc souple. Cette construction facilite le passage dans les cheminements, le câblage à l’intérieur des ensembles électriques et la réalisation de courbures plus propres qu’avec un conducteur rigide de section équivalente. La section nominale de 10 mm² répond aux besoins des applications qui exigent une capacité de transport supérieure, tout en conservant une manipulation adaptée aux environnements techniques où la mise en place doit rester maîtrisée.

Isolation et gaine PVC grise pour un usage technique clair et polyvalent

L’isolation des conducteurs en PVC et la gaine extérieure en PVC gris apportent une présentation sobre et adaptée aux environnements électriques courants. Le repérage des conducteurs par couleur, avec marquage selon HD 308 S2, simplifie l’identification au moment du raccordement et réduit les risques d’erreur lors des interventions. Sa géométrie ronde contribue à une pose régulière, aussi bien en coffret qu’en cheminement apparent ou intégré, lorsque l’on recherche un câble de commande lisible et simple à exploiter sur chantier comme en atelier.

Version 4G avec conducteur de protection intégré

La configuration 4G signifie que le câble intègre 4 conducteurs, dont un conducteur de protection. C’est un choix particulièrement pertinent pour les équipements devant associer alimentation et sécurité de mise à la terre dans un seul câble. Cette conception permet de limiter la multiplication des liaisons séparées et d’obtenir une installation plus rationnelle pour les moteurs, sous-ensembles commandés, circuits de distribution interne ou équipements électromécaniques nécessitant une section de terre cohérente avec les conducteurs actifs.

Comportement au feu classé Cca s3 d2 a3

Ce câble de commande LIYY bénéficie d’un classement de réaction au feu Cca s3 d2 a3. Pour l’acheteur professionnel, cela signifie que le produit répond à une classification précise concernant sa contribution au feu, la production de fumée, les gouttelettes enflammées et l’acidité des fumées. Cette donnée est utile pour sélectionner un câble en cohérence avec le niveau d’exigence du projet et avec les contraintes documentaires de certains bâtiments ou ensembles techniques, sans se limiter à une simple désignation commerciale.

Dimensions et rayon de courbure adaptés aux installations structurées

Avec un diamètre extérieur approximatif de 16,6 mm, ce câble présente un gabarit adapté aux installations de puissance de commande en section 10 mm². Son rayon de courbure minimal est donné à 8 fois le diamètre, avec une valeur minimale admissible d’environ 132,8 mm en pose fixe et 249 mm en utilisation flexible ou en mouvement libre. Ces informations sont précieuses pour préparer correctement le passage dans les goulottes, coffrets, armoires ou réservations, et pour éviter une contrainte mécanique excessive lors de la pose.

Plage de température et contraintes de mise en œuvre

Ce câble peut être posé dans une plage de température de -5 à 70 °C. En service statique, il fonctionne entre -15 et 70 °C, ce qui le destine à de nombreuses applications techniques en intérieur ou dans des environnements maîtrisés. Ces valeurs permettent d’anticiper les conditions de chantier et d’exploitation, notamment lorsque l’installation impose des passages en locaux techniques, dans des armoires de commande ou au voisinage d’équipements générant une température ambiante soutenue.

Un câble LIYY 4G10 mm² pensé pour les ensembles électriques exigeants

Grâce à sa forte section, sa construction souple, sa gaine grise en PVC, son conducteur de protection intégré et son classement Cca s3d2a3, ce câble de commande LIYY 4G10 mm² répond aux besoins des installations où l’on attend à la fois lisibilité de câblage, cohérence technique et facilité d’intégration. Il constitue un choix pertinent pour les armoires électriques, les machines, les équipements de commande et les liaisons de puissance de service qui demandent un câble rond, souple et clairement repéré.
