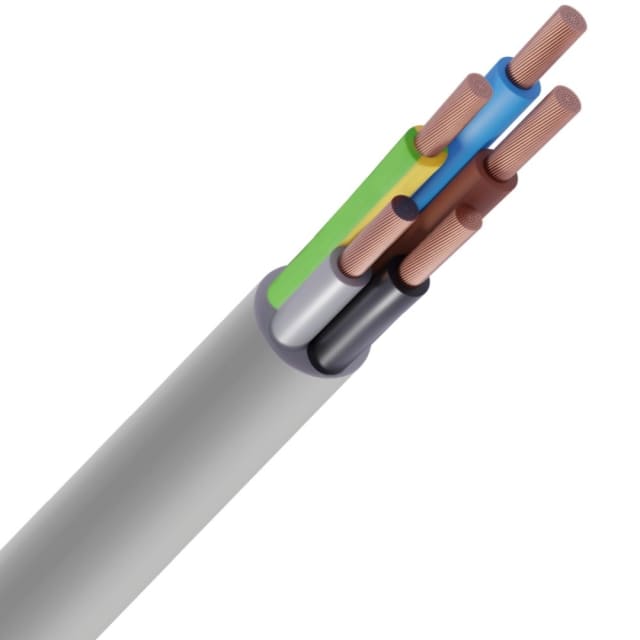

Câble de commande LIYY PVC gris Cca 5G16 mm²

Câble de commande LIYY PVC gris Cca 5G16 mm² pour liaisons de puissance et de pilotage

Ce câble de commande LIYY 5G16 mm² est conçu pour les raccordements nécessitant une section importante, avec 5 conducteurs souples en cuivre dont un conducteur de protection vert/jaune. Il convient aux liaisons de commande, d’alimentation interne et de distribution technique dans les armoires, équipements, ensembles électrotechniques et installations fixes où une gaine PVC grise et une identification claire des conducteurs sont recherchées. Son format 5G16 permet d’associer plusieurs conducteurs actifs et la terre dans un seul câble rond, ce qui simplifie le cheminement et le repérage au montage.

Section 16 mm² et âme cuivre souple pour un câblage plus pratique

Avec une âme en cuivre nu de classe 5, ce câble apporte la souplesse attendue pour les opérations de tirage, de mise en forme et de raccordement sur des équipements techniques. La section nominale de 16 mm² répond aux besoins de circuits demandant une capacité de transport adaptée à des raccordements plus exigeants qu’un câble de commande standard. La construction souple facilite l’intégration dans les coffrets, châssis et cheminements où un câble rigide serait moins confortable à travailler, tout en conservant une bonne tenue en pose fixe.

Isolation et gaine PVC pour une intégration propre en environnement technique

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise en font un câble adapté aux installations techniques courantes où l’on attend une finition propre, une bonne lisibilité et une mise en œuvre simple. Sa géométrie ronde favorise un passage régulier dans les chemins de câbles, goulottes et réservations. Le diamètre extérieur approximatif de 21,6 mm donne une indication utile pour anticiper l’encombrement, le choix des presse-étoupes et l’organisation des passages dans les coffrets électriques.

Repérage des conducteurs et présence du conducteur de protection

Ce câble LIYY-J intègre 5 conducteurs avec identification par couleur, ainsi qu’un conducteur de protection. Le marquage des conducteurs selon HD 308 S2 facilite le repérage lors du raccordement et limite les erreurs au moment de l’installation ou de la maintenance. Cette configuration est particulièrement intéressante lorsque la sécurité du câblage, la clarté des connexions et la rapidité d’intervention sont des critères importants dans un environnement industriel ou tertiaire.

Classement feu Cca s3 d2 a3 pour les installations intérieures exigeantes

Ce câble de commande bénéficie d’une classe de réaction au feu Cca selon EN 13501-6, avec classement complémentaire s3, d2, a3. Ce niveau de classement le rend pertinent pour les installations où le comportement au feu du câble fait partie des critères de sélection. Pour l’acheteur professionnel, cela permet de choisir une référence explicitement classée, mieux adaptée aux projets demandant un câble PVC de commande avec niveau Cca, plutôt qu’un modèle sans classement équivalent clairement identifié.

Tensions nominales 450/750 V et usage en installation fixe ou technique

Avec une tension nominale Uo de 450 V et U de 750 V, ce câble est pensé pour des usages de commande et d’alimentation sur équipements et ensembles techniques compatibles avec cette plage de tension. Il est destiné aux montages stationnaires et aux installations techniques où l’on recherche une solution multiconducteur souple, sans blindage global, lorsque le besoin principal porte sur la distribution interne, le pilotage ou la liaison entre organes électriques plutôt que sur la protection contre les perturbations électromagnétiques.

Contraintes de pose, rayon de courbure et température de service

Pour une mise en œuvre maîtrisée, ce câble présente un rayon de courbure minimal de 8 fois le diamètre. À titre indicatif, cela correspond à 324 mm en utilisation flexible ou mouvement libre, et à 172,8 mm en utilisation stationnaire. La température de pose est donnée de -5 à 70 °C, avec une température de service statique de -15 à 70 °C. Ces informations sont essentielles pour préparer un cheminement propre, éviter les contraintes mécaniques excessives et préserver la tenue du câble dans le temps lors de l’installation.

Un format adapté aux armoires, machines et ensembles électrotechniques

Grâce à sa combinaison 5G16 mm², sa gaine grise, sa souplesse et son classement Cca, ce câble de commande LIYY trouve naturellement sa place dans les armoires électriques, les ensembles de distribution, les machines, les équipements de process et les liaisons techniques nécessitant plusieurs conducteurs de forte section dans une seule enveloppe. Son poids indicatif de 1157 kg/km aide également à anticiper la manutention et l’organisation du chantier, notamment sur les longueurs importantes ou dans les installations où le dimensionnement des supports doit être préparé avec précision.
