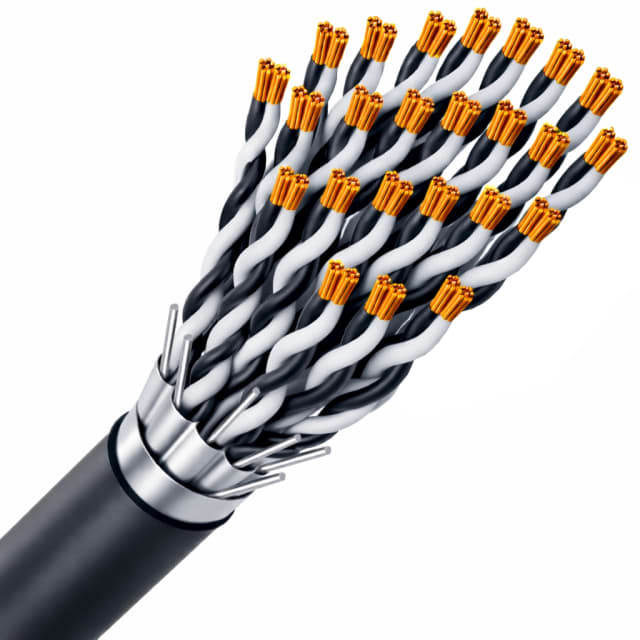

Câble blindé RE-2Y(St)Y-PiMF PE/PVC noir 24x2x1,3

Câble blindé RE-2Y(St)Y-PiMF 24x2x1,3 pour liaisons de mesure et de commande

Le câble blindé RE-2Y(St)Y-PiMF PE/PVC noir 24x2x1,3 est conçu pour les installations où la transmission de signaux doit rester propre et bien organisée, même avec un grand nombre de paires. Sa construction en 24 paires, soit 48 conducteurs, permet de regrouper sur une seule liaison plusieurs circuits de mesure, de commande, de régulation ou de remontée d’informations. Son format convient particulièrement aux environnements techniques où la densité de câblage, la lisibilité des repérages et la maîtrise des perturbations électrostatiques sont des critères importants.

Double blindage paire par paire et global pour mieux contenir les perturbations

La désignation PiMF indique un blindage individuel par paire, complété par un blindage global par feuille. Cette architecture est particulièrement adaptée aux applications d’instrumentation et de contrôle, car elle limite les influences parasites entre paires et améliore la séparation des signaux dans les installations comportant plusieurs boucles de communication ou de mesure. La présence d’un fil de continuité facilite en outre la reprise de blindage et le raccordement en armoire, en coffret ou sur équipement.

Âmes cuivre section 1,3 mm² et assemblage par paires pour une exploitation structurée

Ce câble utilise des conducteurs en cuivre nu de classe 2, à âme câblée, avec une section nominale de 1,3 mm². Cette configuration apporte une bonne tenue mécanique tout en restant adaptée aux chemins de câbles, aux traversées d’armoires et aux parcours techniques fixes. L’assemblage par paires, avec identification par couleur et chiffres, simplifie le repérage lors du câblage et limite les risques d’erreur pendant l’installation, la maintenance ou l’extension d’un réseau existant.

Isolation PE et gaine extérieure PVC noire pour les poses fixes exigeantes

L’isolation principale en polyéthylène (PE) participe à la stabilité des conducteurs et convient aux usages de signal et d’instrumentation. La gaine extérieure en PVC noir protège l’ensemble et apporte une finition adaptée aux cheminements techniques. Avec sa géométrie ronde, ce câble se positionne plus facilement dans les cheminements linéaires, les goulottes, les supports et les passages de câbles où une section régulière est recherchée. Son diamètre extérieur approximatif de 31,04 mm donne une idée claire de son encombrement pour préparer la pose et dimensionner les passages.

Comportement au feu classé Cca s3 d2 a3

Ce modèle dispose d’un classement de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Pour le professionnel, cela permet d’identifier rapidement son niveau de comportement au feu dans les projets où ce critère fait partie du cahier des charges. Cette information est utile lors du choix d’un câble blindé destiné à des installations techniques structurées, notamment lorsque plusieurs liaisons doivent être harmonisées sur une même opération de câblage.

Dimensions, rayon de courbure et conditions de service à anticiper à la pose

Avec un poids indicatif de 1120 kg/km, ce câble appartient à une catégorie pensée pour les installations fixes de capacité importante. Son rayon de courbure minimal est de 10 fois le diamètre extérieur, soit un point à intégrer lors du passage en angle, en colonne montante, en local technique ou en fond d’armoire. Sa plage de température de service en statique de -30 à 90 °C permet d’envisager son emploi dans des environnements techniques variés, à condition de respecter les conditions de pose et d’exploitation prévues pour ce type de câble.

Un câble 300 V adapté aux réseaux de signalisation, d’instrumentation et de contrôle

Avec une tension nominale U de 300 V, ce câble RE-2Y(St)Y-PiMF 24x2x1,3 est destiné aux circuits de signal, de commande et d’instrumentation plutôt qu’à l’alimentation de puissance. Il répond bien aux besoins des intégrateurs, tableautiers et installateurs qui recherchent un câble blindé multiconducteur à grand nombre de paires, avec isolation PE, gaine PVC noire et structure optimisée pour le transport de signaux. Pour un projet de câblage technique, il constitue un choix pertinent lorsque l’objectif est de combiner capacité, organisation des paires et maîtrise des interférences dans un seul câble.
