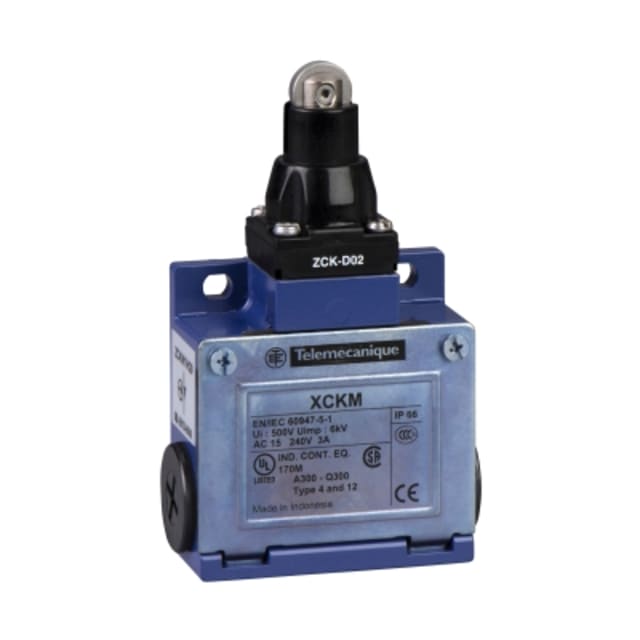

Interrupteur de position poussoir à galet XCKM102H29
Interrupteur de position poussoir à galet XCKM102H29, robuste boîtier métal, pour commandes industrielles fiables. Contact à ouverture et à fermeture, raccordement par introduction de câble métrique, protection IP66/IP67.
47.13€ HTVA
5 en stock
5 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 47.13€ | 0% |
| 3-5 | 46.19€ | 2% |
| 6-10 | 45.72€ | 3% |
| 11+ | 45.24€ | 4% |
Poussoir à galet pour détecter un mouvement linéaire de machine
Le Telemecanique Sensors XCKM102H29 est un interrupteur de position à poussoir rappelé par ressort et galet métallique. Il est actionné latéralement par une came venant des deux directions prévues. Ce principe convient à la détection de fin de course, de présence ou de position sur une machine, après validation mécanique du déplacement et de la vitesse.
Contact brusque 1 NO + 1 NC pour un changement d’état net
Le bloc comporte un contact normalement ouvert 13-14 et un contact normalement fermé 21-22 à action brusque. Le basculement rapide limite les états intermédiaires lorsque la came franchit le point d’actionnement. La fonction d’ouverture positive du contact fermé contribue à la fiabilité de la détection, mais cet appareil standard ne constitue pas à lui seul un interrupteur de sécurité.
Corps métallique compact pour une installation industrielle durable
Le boîtier fixe en zamak mesure environ 64 × 64 × 30 mm et se monte par le corps. Sa protection IP66 et sa résistance IK05 conviennent à de nombreux environnements industriels lorsqu’un presse-étoupe adapté est installé. Le galet doit rester correctement aligné avec la came afin d’éviter les chocs frontaux, le dépassement de course ou les efforts latéraux excessifs.
Trois entrées M20 pour choisir le trajet du câble
Le corps offre trois entrées taraudées M20 × 1,5 pour un presse-étoupe recevant un câble de 7 à 13 mm selon la fiche. Les bornes à vis acceptent les conducteurs dans les sections prescrites. Les entrées inutilisées doivent être obturées avec des accessoires compatibles pour maintenir l’étanchéité et éviter l’introduction de copeaux ou de poussières.
Caractéristiques électriques adaptées aux circuits de commande
Le XCKM102H29 est classé A300 et Q300, avec notamment 3 A en AC-15 à 240 V et 0,27 A en DC-13 à 250 V. Ces valeurs concernent des charges de commande, pas l’alimentation directe d’un moteur. Le circuit, la protection et la fréquence de manœuvre doivent respecter les catégories d’emploi et les limites du fabricant.
Documentation PDF
Caractéristiques techniques
| Exécution de l'élément de commande | poussoir à galet |
|---|---|
| Matière du boîtier | métal |
| Exécution du raccordement électrique | Introduction du câble métrique |
| Fonction de commutation | élément à passage brusque |
| Nombre de contacts sous forme de contacts à ouverture | 1 |
| Nombre de contacts sous forme de contacts à fermeture | 1 |
| Classe de protection (IP) | IP66/IP67 |
| Largeur du capteur | 64 mm |
| Longueur du capteur | 30 mm |
| Nombre de contacts sous forme de commutateurs | 0 |
| Exécution des interfaces | sans |
| Hauteur du capteur | 64 mm |
| Diamètre du capteur | 0 mm |
| Courant de service ie de dimensionnement ac-15, 24 v | 0 A |
| Nombre des contacts auxiliaires orientés sécurité | 0 |
| Orientation de l'élément de commande | Poussoir à galets droit |
| Courant de service ie de dimensionnement ac-15, 125 v | 0 A |
| Fonction de connection à enclenchement | non |
| Sortie électronique | non |
| Courant de service de mesure ac-15, 230 v | 3 A |
| adapté aux fonctions de sécurité | non |
| Courant de service de dimensionnement dc-13, 24 v | 0 A |
| Courant de service de dimensionnement dc-13, 125 v | 0 A |
| Catégorie de protection antidéfdlagrante pour gaz | sans |
| Catégorie de protection antidéfdlagrante pour poussière | sans |
| Courant de service de mesure dc-13, 230 v | 0.27 A |
| Indicateur de fonction | non |
| Température ambiante durant le fonctionnement | -25...70 °C |
| Interface pour communication sécurisée | sans |
| Revêtement boîtier | autre |
Produits de la même marque dans la catégorie la plus précise
À quoi sert l’interrupteur de position poussoir à galet XCKM102H29 ?
Il sert à détecter la présence ou le passage d’une pièce mécanique, par exemple sur une machine ou un convoyeur. Le poussoir à galet est actionné par un déplacement physique, ce qui permet un déclenchement mécanique simple et précis.
Dans quel type d’installation utiliser ce capteur industriel ?
Ce modèle est adapté aux applications de contrôle de position en automatisme industriel, notamment quand un organe mécanique doit venir appuyer sur le galet pour commander un arrêt, une détection de fin de course ou un changement d’état.
Comment orienter le poussoir à galet lors du montage ?
Le produit est prévu avec un poussoir à galet droit. Il faut donc l’installer de façon à ce que la came, la butée ou la pièce mobile vienne agir correctement sur le galet sans effort latéral excessif.
Ce contacteur de position peut-il être utilisé en environnement industriel difficile ?
Oui, son indice de protection IP66/IP67 indique une bonne résistance à la poussière et aux projections d’eau, ce qui le rend adapté à des environnements industriels exposés.
Peut-on l’installer en extérieur ou dans une zone humide ?
Il peut convenir à des zones exposées à l’humidité ou aux projections, à condition de respecter le montage, le raccordement du câble et les conditions d’utilisation prévues par l’installation.
À quoi faut-il faire attention avant de le raccorder ?
Vérifiez surtout la compatibilité mécanique du montage, le passage du câble métrique et l’espace disponible autour du capteur. Le raccordement doit être réalisé hors tension et par du personnel qualifié.
Quelle est la plage de température d’utilisation de ce capteur ?
La température ambiante de fonctionnement indiquée est de -25 à 70 °C. Cela permet une utilisation dans de nombreux environnements industriels standards.
