Câble blindé VFD conçu pour moteurs à variateur

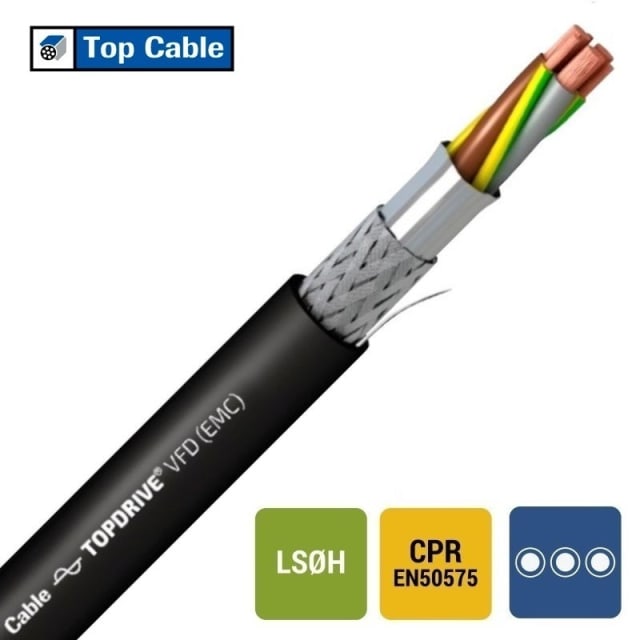

Le câble blindé VFD ROZ1-K LSZH 3X240+3G50mm² 1kV a été développé pour l’alimentation des moteurs commandés par variateur de fréquence et pour les installations où la maîtrise des interférences électromagnétiques est essentielle. Sa conception TOPDRIVE VFD (EMC) associe trois conducteurs de puissance de 240 mm² et trois conducteurs de protection auxiliaires de 50 mm² dans une géométrie pensée pour les environnements industriels exigeants, avec une transmission d’énergie adaptée aux fortes sections et aux liaisons moteur sensibles.

Blindage EMC pour limiter les perturbations électromagnétiques

Ce câble se distingue par son blindage dédié aux applications VFD. Il contribue à réduire les émissions parasites générées par les variateurs et à mieux contenir les phénomènes d’interférences EMI autour de l’installation. Cette architecture est particulièrement adaptée aux lignes moteur, pompes, ventilateurs, convoyeurs et équipements de process où la coexistence avec d’autres circuits de commande, d’automatisme ou d’instrumentation impose un câblage soigneusement protégé contre les perturbations.

Configuration 3X240+3G50 optimisée pour les liaisons moteur

La configuration 3X240+3G50 mm² combine trois âmes cuivre souples de classe 5 pour la puissance et trois conducteurs de protection de 50 mm². Cette répartition favorise une installation cohérente avec les besoins des moteurs à vitesse variable en apportant un chemin de protection dédié et une structure équilibrée pour les courants de mode commun. L’âme en cuivre nu offre une excellente conductivité, tandis que l’identification par couleur avec marquage selon HD 308 S2 facilite le repérage lors du raccordement.

Isolation XLPE et gaine LSZH pour les environnements techniques

L’isolation principale en polyéthylène réticulé (XLPE) permet une température admissible du conducteur jusqu’à 90 °C, avec une plage de service statique de -40 à 90 °C. La gaine extérieure noire en polyoléfine sans halogène renforce l’aptitude du câble aux installations techniques où l’on recherche un faible dégagement de fumée et l’absence d’halogènes en cas d’échauffement ou d’incendie. Cette construction LSZH convient particulièrement aux bâtiments, zones de circulation technique et installations industrielles où la gestion des fumées et des gaz corrosifs constitue un critère de choix important.

Classe CPR Cca pour une intégration conforme aux projets exigeants

Ce câble blindé appartient à la classe de réaction au feu Cca-s1a,d1,a1. Il présente ainsi un très faible dégagement de fumée, une émission acide limitée et un comportement maîtrisé vis-à-vis des gouttelettes enflammées. Pour les prescripteurs, installateurs et tableautiers, cette classification constitue un avantage concret dans les projets où le niveau de performance au feu du câble fait partie des critères de sélection, tout en conservant une solution adaptée aux applications moteur avec variateur.

Souplesse de pose et dimensions adaptées aux fortes sections

Malgré sa forte capacité de transport, ce modèle conserve une âme souple de classe 5, utile pour accompagner les contraintes de mise en œuvre sur chemin de câble, en locaux techniques ou entre armoire et moteur. Son diamètre extérieur approximatif de 56,3 mm et son rayon de courbure minimal de 10 fois le diamètre doivent être pris en compte dès la préparation du passage, des presse-étoupes et des réservations. La présence d’un fil de continuité et d’un câble rond blindé simplifie également l’intégration dans une installation nécessitant une continuité électrique et un traitement soigné du blindage.

Un choix pertinent pour installations fixes industrielles à forte puissance

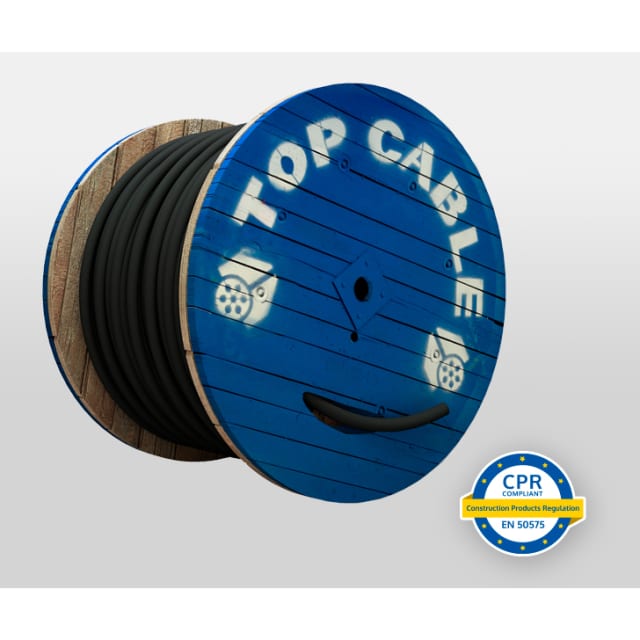

Avec une tension nominale de 0,6/1 kV, un poids indicatif de 8765 kg/km et un conditionnement en bobine de 500 m, ce câble ROZ1-K LSZH 3X240+3G50mm² s’adresse aux installations fixes de puissance où la protection électromagnétique, la tenue thermique et les performances au feu sont recherchées dans un même produit. Il répond particulièrement bien aux besoins des liaisons entre variateur et moteur dans les infrastructures industrielles, les équipements de pompage, les process continus et les installations techniques nécessitant un câble blindé VFD de grande section.
