Câble blindé VFD 1kV LSZH noir 3X185+3G35 EMCZH3X185+3G35

Câble VFD blindé 0,6/1 kV conçu pour moteurs à variateur

Le câble blindé VFD 1kV LSZH noir 3X185+3G35 de la série EMCZH est destiné à l’alimentation de moteurs pilotés par variateur de fréquence, dans les environnements où la maîtrise des perturbations électromagnétiques est essentielle. Sa conception TOPDRIVE VFD (EMC) répond aux contraintes typiques des installations industrielles avec entraînements variables, en limitant les effets des interférences EMI et en favorisant un fonctionnement plus stable des équipements raccordés.

Architecture 3×185 mm² + 3G35 adaptée aux courants de mode commun

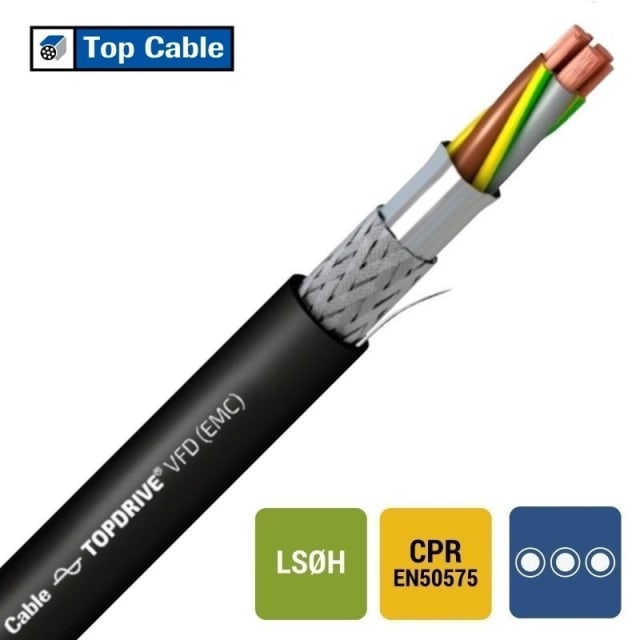

Cette version associe 3 conducteurs de puissance souples en cuivre nu de 185 mm² à 3 conducteurs auxiliaires de protection de 35 mm², répartis de manière symétrique. Cette géométrie 3+3 est particulièrement adaptée aux applications VFD, car elle contribue à équilibrer les chemins de retour et à mieux gérer les courants de mode commun générés par les variateurs. L’âme cuivre classe 5 facilite en outre la mise en œuvre sur installations techniques nécessitant un câble de forte section mais restant plus maniable qu’une construction rigide.

Blindage EMC avec fil de continuité pour limiter les interférences

Le câble intègre un blindage avec fil de continuité, pensé pour les installations sensibles aux émissions électromagnétiques. Sur ce type de câble VFD blindé, l’écran participe à la réduction des perturbations rayonnées et conduites entre le variateur, le câble et le moteur. C’est un point important dans les ateliers, lignes automatisées, zones avec instrumentation, armoires de commande ou équipements électroniques proches, où la compatibilité électromagnétique doit être prise en compte dès le choix du câble.

Isolation XLPE et gaine LSZH pour contraintes thermiques et sécurité incendie

L’isolation principale en polyéthylène réticulé XLPE permet une température admissible du conducteur jusqu’à 90 °C, avec une plage de service statique de -40 à 90 °C. La gaine extérieure noire en polyoléfine sans halogène complète cette construction pour les installations où l’on recherche un faible dégagement de fumée et l’absence d’halogènes en cas d’incident. Ce câble LSZH est ainsi adapté aux locaux techniques, bâtiments tertiaires, infrastructures et espaces fermés où la maîtrise des fumées et des gaz corrosifs constitue un critère de sélection important.

Classement CPR Cca-s1a,d1,a1 pour une intégration exigeante dans le bâtiment

Ce modèle bénéficie d’un classement de réaction au feu Cca-s1a,d1,a1 selon EN 13501-6, avec très faible production de fumée, absence de gouttelettes enflammées persistantes et très faible acidité des émissions. Pour les projets intégrant des exigences de performance feu sur les câbles, cette classification apporte une lecture claire du niveau attendu. Elle renforce l’intérêt de ce câble blindé LSZH pour les installations techniques où performance électrique et comportement au feu doivent être conciliés.

Format grande section pour alimentation de puissance en environnement industriel

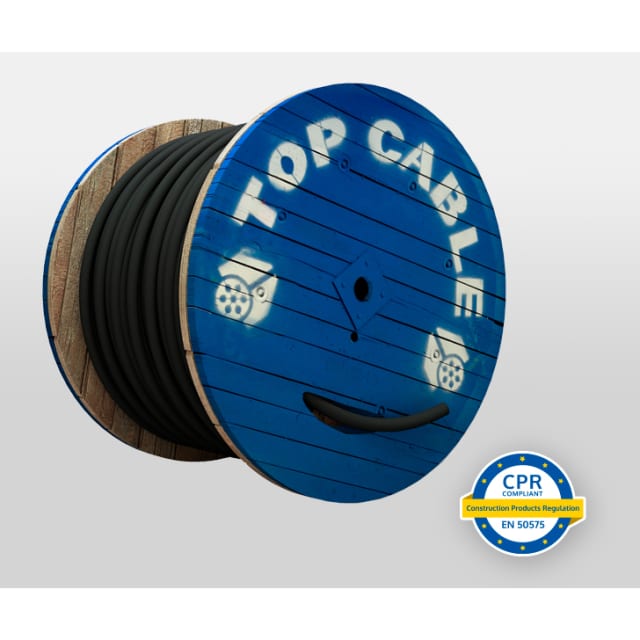

Avec une tension nominale Uo/U de 0,6/1 kV et une section principale de 185 mm², ce câble s’adresse aux liaisons de puissance entre variateur et moteur sur des installations de capacité élevée. Sa construction ronde, son poids de 6675 kg/km et son conditionnement en bobine de 500 m le destinent à des chantiers structurés, où le choix du bon câble moteur blindé doit tenir compte à la fois de la puissance à transporter, de la compatibilité CEM et des conditions de pose.

Points de pose à anticiper pour une mise en œuvre cohérente

Pour l’intégration, il convient de prendre en compte son rayon de courbure minimal de 10 fois le diamètre extérieur, ainsi que son diamètre extérieur important. L’identification des conducteurs par couleur avec marquage selon HD 308 S2 facilite le repérage lors du raccordement. La présence du conducteur de protection et la conception spécifique aux variateurs font de ce câble EMCZH 3X185+3G35 une solution pertinente pour les liaisons moteur exigeant à la fois forte section, blindage et gaine LSZH.
