Câble blindé moteur variateur EMC LSZH 4G4 mm² 1 kV

Câble blindé moteur variateur EMC LSZH 4G4 mm² 1 kV pour alimentations VFD

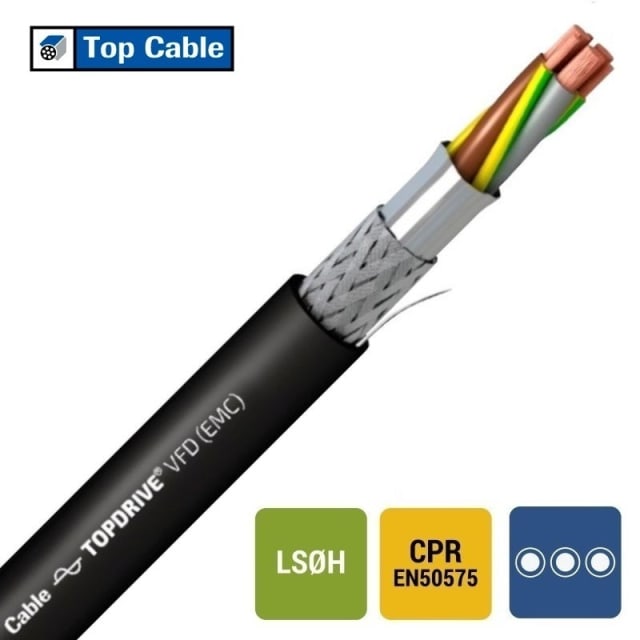

Ce câble blindé moteur variateur EMC LSZH 4G4 mm² 1 kV est conçu pour l’alimentation de moteurs pilotés par variateur de fréquence et pour les installations où la maîtrise des interférences électromagnétiques est indispensable. Issu de la série TOPDRIVE VFD (EMC) ROZ1-K (AS), il associe une structure souple, un blindage dédié aux environnements industriels et une gaine sans halogène adaptée aux installations techniques exigeantes. Sa configuration 4G4 intègre quatre conducteurs de 4 mm², dont un conducteur de protection, pour une mise en œuvre claire sur les liaisons moteur.

Blindage EMC pour limiter les perturbations électromagnétiques

Sa conception blindée est spécifiquement pensée pour les départs moteur avec variateur, là où les phénomènes parasites, les courants de fuite capacitifs et les perturbations EMI peuvent affecter l’installation. Le blindage, associé à un fil de continuité, contribue à améliorer la compatibilité électromagnétique de la liaison entre variateur et moteur. Ce point est particulièrement utile dans les environnements comportant plusieurs équipements électriques, automatismes, capteurs ou lignes de puissance rapprochées.

Construction souple 4G4 en cuivre avec isolation XLPE

Le câble utilise des âmes cuivre nues de classe 5, ce qui facilite le travail de pose lorsque le cheminement demande de la souplesse. L’isolation principale en polyéthylène réticulé XLPE autorise une température maximale admissible du conducteur de 90 °C et s’adapte bien aux contraintes thermiques courantes des applications moteur. L’identification par couleur, avec marquage conforme HD 308 S2, simplifie le repérage des conducteurs au câblage et réduit le risque d’erreur lors du raccordement.

Gaine LSZH et comportement au feu adaptés aux bâtiments techniques

La gaine extérieure noire en polyoléfine LSZH combine absence d’halogène et faible dégagement de fumée, deux caractéristiques recherchées dans les installations où la sécurité des personnes, la visibilité et la limitation des émanations corrosives sont des critères importants. Ce câble présente une réaction au feu classée Cca-s1a,d1,a1, avec très faible production de fumée, limitation des gouttelettes enflammées et très faible acidité des fumées. Il convient ainsi aux environnements techniques où l’on attend une solution plus maîtrisée qu’un câble standard pour la propagation et les émissions en cas d’incident.

Format rond pratique pour les cheminements fixes

Avec sa géométrie ronde et son diamètre extérieur approximatif de 13,7 mm, ce câble se prête à une pose propre sur chemin de câble, goulotte, armoire ou liaison machine. Son rayon de courbure minimal de 10 fois le diamètre aide à anticiper correctement les passages en angle, les entrées de coffret et les réserves de câblage. La plage de service statique de -40 à 90 °C apporte une bonne compatibilité avec de nombreuses configurations d’installation fixes, y compris dans des locaux techniques soumis à des écarts de température.

Section 4 mm² adaptée aux liaisons moteur avec conducteur de protection intégré

La section nominale de 4 mm² sur chacun des quatre conducteurs répond aux besoins de nombreuses alimentations moteur en basse tension, tout en conservant une structure compacte. La présence du conducteur de protection intégré est un avantage direct pour les liaisons variateur-moteur, puisqu’elle évite d’ajouter un conducteur séparé et simplifie la constitution d’un câblage homogène. Sur ce format 4G, le conducteur de protection fait partie intégrante de l’ensemble, ce qui favorise une installation plus lisible et mieux organisée.

Un choix pertinent pour pompes, ventilateurs, convoyeurs et équipements motorisés

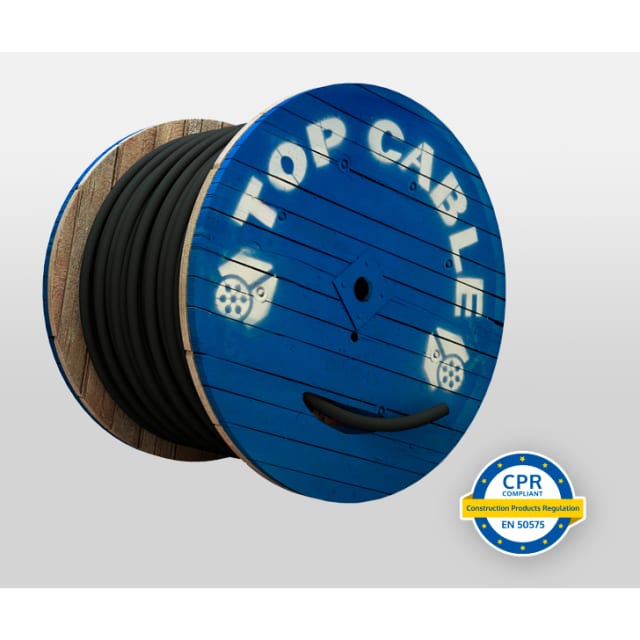

Ce câble blindé EMC LSZH est particulièrement indiqué pour les applications avec moteurs à vitesse variable : pompes, ventilateurs, groupes de traitement d’air, convoyeurs, machines industrielles et équipements techniques pilotés par variateur. Il répond aux besoins des installations qui recherchent à la fois une alimentation moteur souple, une réduction des perturbations électromagnétiques et une gaine à faible émission de fumée. Livré en grande longueur de 500 m, il convient aussi bien aux chantiers récurrents qu’aux intégrations en atelier et aux déploiements sur plusieurs départs moteur.
