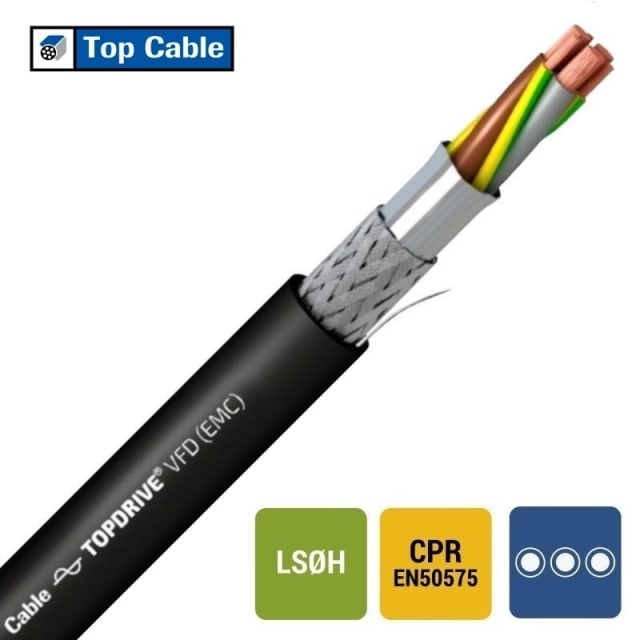

Câble blindé souple LS0H 1kV noir 4G25 EMCZH4G25-CCA

Câble blindé souple LS0H 1kV 4G25 conçu pour les environnements sensibles aux perturbations

Ce câble blindé souple LS0H 1kV noir 4G25 de la série EMCZH est destiné aux installations où la maîtrise des interférences électromagnétiques et la sécurité des personnes sont recherchées. Sa construction avec blindage et fil de continuité le rend particulièrement adapté aux alimentations d’équipements susceptibles de générer ou subir des perturbations, notamment dans les environnements techniques, industriels ou tertiaires. Sa configuration 4G25 intègre 4 conducteurs dont un conducteur de protection, pour une mise en œuvre cohérente sur des circuits de puissance nécessitant une section importante.

Conducteurs cuivre souples classe 5 pour une pose plus pratique

Les âmes en cuivre nu de classe 5 offrent la souplesse attendue pour les cheminements exigeants, avec une section nominale de 25 mm² par conducteur. Cette conception facilite les opérations de tirage, de raccordement et d’adaptation dans les armoires, coffrets ou liaisons d’équipements, tout en conservant les caractéristiques d’un câble de puissance 0,6/1 kV. L’identification par couleur, conforme au marquage des conducteurs selon HD 308 S2, simplifie le repérage lors du câblage et limite les risques d’erreur au moment de l’installation ou de la maintenance.

Blindage EMC et fil de continuité pour limiter les perturbations

Le blindage intégré constitue l’un des points clés de ce câble EMC. Il aide à réduire l’influence des perturbations électromagnétiques sur l’installation et à améliorer la compatibilité avec les équipements sensibles ou pilotés électroniquement. La présence d’un fil de continuité complète cette architecture pour assurer la continuité fonctionnelle du blindage et favoriser une connexion adaptée à la terre selon les règles de pose retenues sur le chantier. Ce type de construction est particulièrement pertinent pour les liaisons techniques où la stabilité des signaux et la réduction du bruit électrique sont des critères importants.

Isolation XLPE et gaine LS0H pour une exploitation exigeante

L’isolation principale des conducteurs en polyéthylène réticulé (XLPE) permet une tenue en température du conducteur jusqu’à 90 °C. La gaine extérieure en polyoléfine noire, sans halogène, contribue à limiter les émissions corrosives en cas d’incident thermique, tout en conservant une bonne cohérence avec les installations modernes orientées sécurité incendie. Ce câble présente également un faible dégagement de fumée selon IEC 61034-2 et une conformité sans halogène selon IEC 60754-2, ce qui en fait une solution adaptée aux zones où la visibilité d’évacuation et la limitation des effluents agressifs sont des critères de choix.

Classement CPR Cca s1a d1 a1 pour les projets soumis à des exigences feu

Avec sa réaction au feu classée Cca-s1a,d1,a1 selon EN 13501-6, ce câble répond à un niveau de performance recherché pour de nombreux projets intégrant des exigences renforcées en matière de comportement au feu. La classe s1a indique une très faible production de fumée, la classe d1 traduit une limitation des gouttelettes ou particules enflammées, et la classe a1 correspond à une très faible acidité des fumées. Pour un installateur, cela signifie un câble mieux positionné pour les chantiers où la sélection du niveau CPR fait partie intégrante du cahier des charges.

Format rond 24,4 mm et rayon de courbure adapté aux parcours techniques

Sa géométrie ronde et son diamètre extérieur approximatif de 24,4 mm permettent d’anticiper plus précisément l’encombrement dans les cheminements, presse-étoupes, supports et réservations. Le rayon de courbure minimal de 10 fois le diamètre doit être pris en compte pour préserver la structure du câble lors de la pose. Cette donnée est essentielle pour préparer correctement les passages en goulottes, chemins de câbles ou arrivées d’armoires, en particulier lorsque la section 4G25 est retenue pour des liaisons de puissance avec contraintes d’espace.

Large plage de température pour installation fixe et exploitation continue

Ce câble blindé souple LS0H 4G25 est prévu pour une température de service statique de -40 à 90 °C, ce qui lui permet de s’intégrer dans des environnements techniques soumis à des variations thermiques marquées. Cette amplitude de fonctionnement, associée à la tenue thermique du conducteur, en fait un choix pertinent pour des installations fixes nécessitant à la fois robustesse d’exploitation, souplesse de câblage et comportement maîtrisé face aux contraintes électriques et environnementales.
