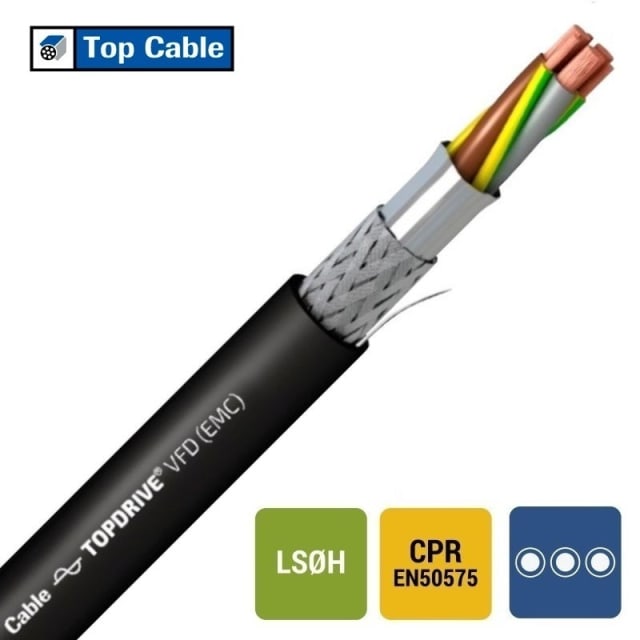

Câble blindé LSZH souple 1 kV noir 4G16 EMCZH4G16-CCA B 1000

Câble blindé LSZH souple 1 kV pour environnements techniques exigeants

Ce câble blindé LSZH souple 1 kV noir 4G16 est conçu pour les installations de puissance et de commande qui demandent à la fois souplesse de pose, protection CEM et comportement au feu maîtrisé. Sa construction en 4 conducteurs de 16 mm² avec conducteur de protection intégré permet une alimentation triphasée avec terre dans un seul câble, tout en conservant un format rond pratique à cheminer dans les armoires, machines, liaisons d’équipements et installations industrielles.

Conducteurs cuivre souples classe 5 pour une mise en œuvre plus facile

Grâce à son âme en cuivre nu de classe 5, ce câble offre une excellente flexibilité par rapport à un câble rigide. Cette conception facilite les passages en cheminement complexe, les raccordements dans les coffrets et les installations où un rayon de courbure maîtrisé est nécessaire. Avec un diamètre extérieur d’environ 20,9 mm et un rayon de courbure minimal de 10 fois le diamètre, il convient aux poses soignées qui exigent un câble de section 16 mm² plus maniable à l’installation.

Blindage EMC avec fil de continuité pour limiter les perturbations

Le blindage intégré avec fil de continuité fait de ce câble une solution adaptée aux environnements sensibles aux perturbations électromagnétiques. Il contribue à réduire l’influence des parasites dans les applications où cohabitent alimentation, variation, automatismes ou équipements électroniques. C’est un choix pertinent pour les installations techniques recherchant un câble blindé capable d’accompagner des liaisons de puissance tout en améliorant la maîtrise de la compatibilité électromagnétique.

Isolation XLPE et gaine polyoléfine LSZH pour la sécurité des personnes et des équipements

L’isolation principale en XLPE associe tenue thermique et usage en tension nominale 0,6/1 kV. La gaine extérieure noire en polyoléfine sans halogène complète cette architecture avec un faible dégagement de fumée et l’absence d’halogènes selon IEC 60754-2. En cas d’échauffement ou d’incident, ce type de câble LSZH contribue à limiter les fumées opaques et les émissions corrosives, un avantage important dans les zones techniques, bâtiments recevant du matériel sensible ou espaces où la visibilité et la limitation des résidus acides sont recherchées.

Classement CPR Cca s1a d1 a1 pour les installations soumises à des exigences de réaction au feu

Ce modèle appartient à la catégorie des câbles CPR Cca et présente un classement EN 13501-6 Cca s1a d1 a1. Concrètement, cela correspond à une contribution maîtrisée au feu, à une très faible production de fumée, à l’absence de gouttelettes enflammées persistantes au-delà de 10 secondes et à une production d’acidité très limitée. Pour un acheteur professionnel, ce positionnement permet de sélectionner un câble blindé LSZH 4G16 cohérent avec des chantiers où la performance feu du câble fait partie des critères de choix.

Température de service étendue pour installations fixes et conditions sévères

Ce câble supporte une température maximale admissible au conducteur de 90 °C et une plage de service statique de -40 à 90 °C. Cette amplitude le rend adapté aux installations fixes exposées à des variations thermiques marquées, en intérieur comme dans certains environnements techniques plus contraignants. La combinaison de cette tenue en température et de sa souplesse de construction en fait une solution intéressante pour les équipements, tableaux, alimentations de machines et liaisons nécessitant un câble robuste en usage statique.

Repérage clair des conducteurs pour un raccordement plus lisible

Le câble dispose d’une identification par couleur avec marquage conforme HD 308 S2, ce qui facilite le repérage lors du câblage et de la maintenance. La présence de 4 conducteurs avec terre intégrée simplifie la sélection pour de nombreuses liaisons triphasées. Pour les installateurs, cela représente un gain de lisibilité au moment du raccordement, notamment dans les armoires et ensembles techniques où la précision du repérage est essentielle.

Un format 4G16 adapté aux liaisons de puissance blindées en 0,6/1 kV

Avec sa section nominale de 16 mm², sa tension 0,6/1 kV, sa gaine noire ronde, son blindage EMC et sa conception LSZH, ce câble répond aux besoins des installations recherchant une liaison de puissance blindée à la fois souple et techniquement aboutie. Il s’intègre naturellement dans les projets de distribution électrique, d’alimentation d’équipements et de câblage industriel où le choix d’un câble blindé 4G16 Cca permet d’associer performance d’installation, maîtrise CEM et comportement au feu adapté.
