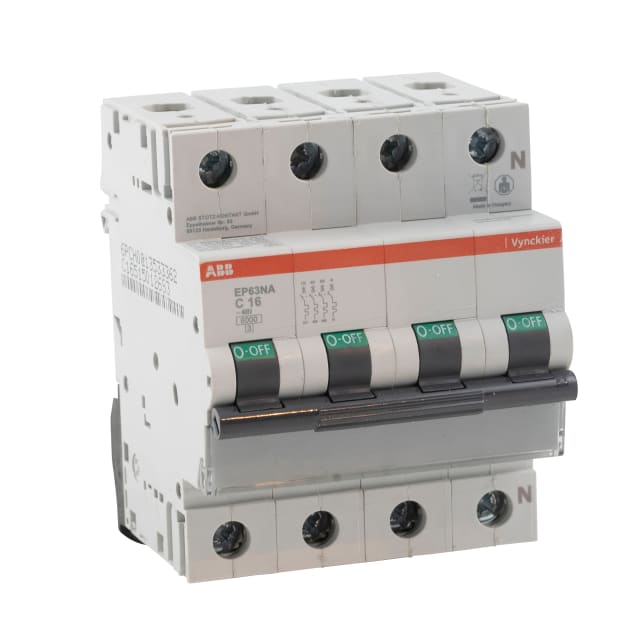

Disjoncteur 6kA 3P+N courbe C 20A 2CDB102302R0204

Disjoncteur modulaire 3P+N 20 A pour la protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 3P+N 20 A courbe C est conçu pour la protection des installations électriques nécessitant la coupure simultanée de trois phases et du neutre. Son format quadripolaire avec 3 pôles protégés et neutre raccordé convient aux tableaux de distribution où la continuité d’une architecture triphasée avec neutre doit être clairement gérée. Il constitue une solution adaptée pour protéger efficacement des départs d’alimentation en environnement résidentiel, tertiaire ou petit collectif, selon les caractéristiques du circuit à sécuriser.

Courbe C 20 A : un choix adapté aux usages courants et aux appels de courant modérés

Avec un courant nominal de 20 A et une courbe de déclenchement C, ce modèle répond aux besoins fréquents de protection sur des circuits présentant des appels de courant modérés au démarrage. Cette courbe est particulièrement pertinente pour de nombreuses lignes alimentant des équipements usuels, tout en conservant une protection précise contre les surcharges et les courts-circuits. Elle permet ainsi de concilier tenue en service et protection sélective du départ concerné lorsque le dimensionnement de l’installation est cohérent.

Pouvoir de coupure 6 kA et performances de protection cohérentes en tableau

Ce disjoncteur affiche un pouvoir de coupure assigné de 6 kA selon EN 60898, aussi bien à 230 V qu’à 400 V, ce qui le destine aux tableaux modulaires demandant une protection fiable contre les défauts de court-circuit dans cette plage de performance. Il dispose également d’un pouvoir de coupure Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2, ainsi que 20 kA à 230 V dans ce même référentiel. Sa classe de limitation énergétique 3 participe à la réduction des effets thermiques et dynamiques d’un défaut en aval.

Format 4 modules compact pour coffrets et tableaux de distribution

Sa largeur de 4 unités de division facilite son intégration dans les coffrets et tableaux modulaires tout en conservant une lecture claire du départ protégé. Sa profondeur totale de 44 mm favorise une implantation pratique dans de nombreuses enveloppes standard. Ce gabarit est particulièrement intéressant pour les configurations où chaque module compte, notamment lors d’une rénovation de tableau, d’une extension d’installation ou d’une organisation soignée des protections sur rail.

Raccordement souple ou rigide pour une mise en œuvre plus pratique

Ce modèle accepte des conducteurs monofiliaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, qu’il s’agisse d’une alimentation rigide ou de départs réalisés avec des conducteurs souples correctement préparés. La présence du neutre raccordable simplifie l’intégration dans les circuits triphasés avec neutre, tout en aidant à conserver une distribution propre et cohérente à l’intérieur du tableau.

Caractéristiques électriques adaptées aux réseaux AC 50/60 Hz

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son adéquation aux contraintes électriques habituelles rencontrées dans les ensembles de protection et de distribution. Sa catégorie de surtension 3 et son degré de pollution 2 en font un appareil pensé pour une installation en environnement intérieur maîtrisé, au sein d’un tableau correctement protégé.

Un appareil modulaire pensé pour l’intégration et l’évolution du tableau

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui représente un avantage pour les installations amenées à évoluer ou à nécessiter des fonctions complémentaires. Son indice de protection IP20 correspond à un usage intégré dans une enveloppe adaptée, comme c’est le cas dans un tableau électrique. Sa plage de température de fonctionnement de -25 à 70 °C permet une utilisation dans des conditions d’exploitation étendues, sous réserve du respect des règles de pose et du dimensionnement global de l’installation.
