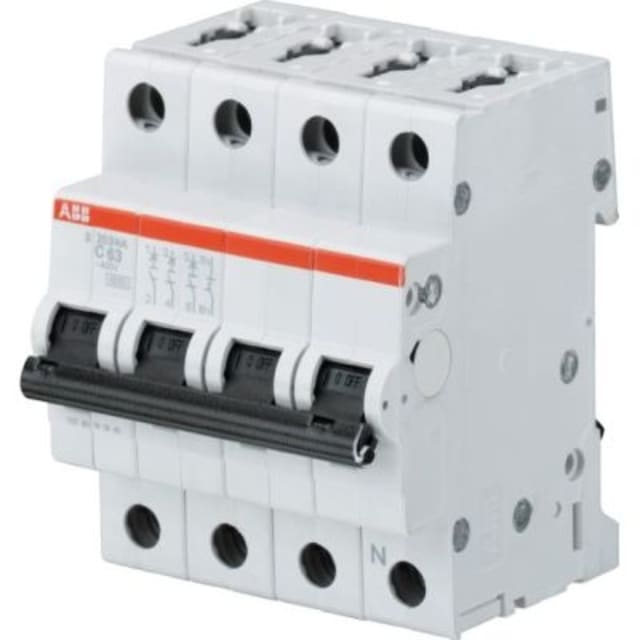

Disjoncteur 3P+N courbe C 16A 6kA 2CDS253103R0164

Disjoncteur 3P+N 16A courbe C pour protection des départs triphasés avec neutre

Ce disjoncteur modulaire 3P+N courbe C 16A est conçu pour la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration quadripolaire avec 3 pôles protégés et neutre raccordé le rend particulièrement adaptée aux départs triphasés avec neutre, dans les installations tertiaires, techniques et industrielles. Avec un calibre de 16 A, il convient aux lignes d’alimentation et aux circuits nécessitant une protection précise tout en conservant une bonne tolérance aux appels de courant modérés.

Pouvoir de coupure 6 kA et comportement adapté aux usages courants

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ce modèle répond aux besoins classiques de protection en distribution modulaire. Sa courbe de déclenchement C est indiquée pour les circuits présentant des courants d’appel usuels, comme certains équipements techniques, petits moteurs, auxiliaires ou lignes mixtes. Cette caractéristique permet d’éviter des déclenchements intempestifs tout en assurant une coupure efficace en cas de défaut.

Format 4 modules pour intégration simple sur rail DIN

Sa largeur de 4 unités de division facilite son implantation dans les coffrets et tableaux électriques lorsque l’encombrement doit rester maîtrisé. Le montage sur rail DIN s’intègre naturellement dans les ensembles modulaires de distribution. Avec une profondeur totale de 69 mm, ce disjoncteur s’adapte aux configurations courantes d’armoires et de coffrets, tout en laissant une implantation claire et lisible des protections sur la rangée.

Raccordement souple pour conducteurs rigides ou souples

Ce disjoncteur accepte une large plage de sections pour simplifier le câblage sur chantier ou en atelier. Il peut recevoir des conducteurs monofilares jusqu’à 35 mm² et des conducteurs multifilaires jusqu’à 25 mm². Cette capacité de raccordement apporte une vraie souplesse lors de la réalisation des tableaux, qu’il s’agisse d’alimenter un départ, de reprendre une distribution existante ou d’assurer la continuité d’un circuit triphasé avec neutre dans un ensemble modulaire.

Compatible AC/DC et dimensionné pour les réseaux jusqu’à 400 V

Ce modèle fonctionne en AC/DC avec une tension de dimensionnement de 400 V et une fréquence de 50 à 60 Hz. Il dispose d’une tension d’isolement Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV, des valeurs utiles pour les environnements de distribution où la stabilité du comportement électrique et la tenue aux contraintes d’exploitation sont recherchées. Sa catégorie de surtension 3 et son degré de pollution 3 renforcent son adéquation aux installations de distribution intérieure.

Protection modulaire S200 pensée pour la distribution électrique

Issu de la série S200, ce disjoncteur modulaire est conçu pour assurer la protection thermique contre les surcharges et la protection électromécanique contre les courts-circuits. Sa classe de limitation énergétique 3 contribue à limiter l’énergie laissée passer en cas de défaut, ce qui participe à la protection des conducteurs et des équipements en aval. La possibilité d’ajouter des dispositifs supplémentaires permet aussi d’envisager une intégration plus fonctionnelle dans un tableau selon les besoins de signalisation ou de commande.

Un choix pertinent pour tableaux tertiaires, techniques et industriels

Grâce à son calibre 16 A, sa courbe C, son neutre raccordé et son format quadripolaire, ce disjoncteur constitue une solution pertinente pour protéger des circuits triphasés avec neutre dans les tableaux de distribution. Il convient aux applications où l’on recherche une protection modulaire claire, un raccordement pratique et une compatibilité avec les usages courants du matériel électrique sur rail DIN. Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une armoire adaptée.
