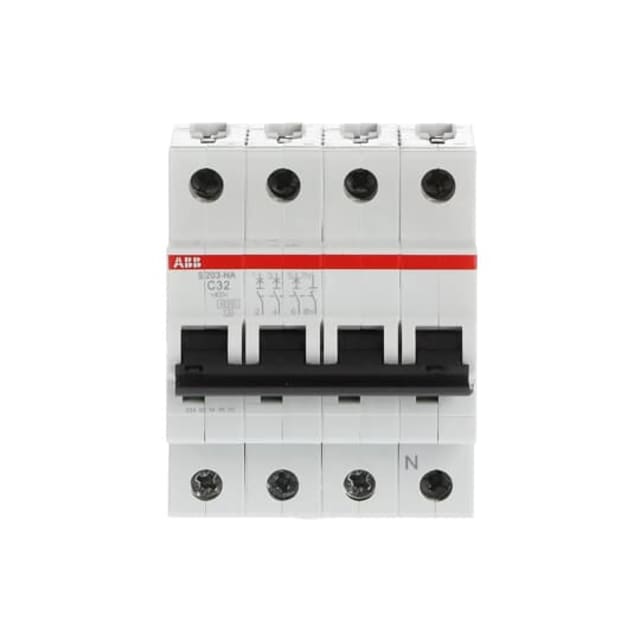

Disjoncteur 3P+N courbe C 32A 6kA 2CDS253103R0324

Disjoncteur modulaire 3P+N 32A pour la protection des départs triphasés avec neutre

Ce disjoncteur 3P+N courbe C 32A est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des circuits triphasés avec neutre. Son calibre de 32 A le destine aux départs de puissance courants dans les tableaux de distribution, avec un fonctionnement adapté aux réseaux en 400 V. La présence du neutre raccordable facilite son intégration dans les installations où la continuité et l’identification des conducteurs sont essentielles.

Courbe C adaptée aux usages les plus courants en environnement tertiaire et technique

La courbe de déclenchement C convient particulièrement aux circuits présentant un appel de courant modéré au démarrage, comme de nombreux équipements électriques, petits moteurs, auxiliaires techniques ou lignes de distribution classiques. Elle permet de concilier protection efficace et bonne tenue aux pointes de courant transitoires, ce qui en fait un choix pertinent pour de nombreux coffrets et tableaux modulaires.

Pouvoir de coupure 6 kA selon EN 60898 et performance renforcée en usage technique

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ce disjoncteur modulaire répond aux besoins de protection des installations basse tension courantes. Il affiche également des valeurs Icu de 10 kA à 400 V et 20 kA à 230 V selon IEC 60947-2, un point important pour les intégrateurs recherchant un appareil capable de s’inscrire aussi dans des contextes techniques plus exigeants. Sa classe de limitation énergétique 3 contribue en outre à réduire les effets thermiques et dynamiques liés aux défauts.

Format 4 modules pratique pour rail DIN et tableaux de distribution compacts

Sa largeur de 4 unités de division permet une implantation claire dans les coffrets et tableaux électriques tout en conservant une architecture lisible. La profondeur totale de 69 mm facilite le montage dans de nombreuses enveloppes modulaires. Ce format compact est particulièrement intéressant lorsqu’il faut protéger un départ triphasé + neutre sans surcharger l’espace disponible dans l’appareillage de distribution.

Raccordement souple pour différents types de conducteurs

Ce modèle accepte des conducteurs monofilares de 0,75 à 35 mm² ainsi que des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement apporte de la souplesse lors du câblage, aussi bien en création d’armoire qu’en rénovation de tableau. Pour l’installateur, cela simplifie l’adaptation aux sections réellement utilisées sur site et permet une mise en œuvre cohérente avec de nombreux schémas de distribution.

Compatibilité avec les contraintes électriques courantes du tableau

Ce disjoncteur fonctionne en 50 à 60 Hz et en type de tension AC/DC, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 3 correspondent aux contraintes habituelles rencontrées dans les ensembles de distribution basse tension. Ces caractéristiques en font un appareil bien adapté à une utilisation en tableau modulaire pour la protection des lignes et départs terminaux.

Conçu pour une exploitation en environnement technique intérieur

Avec un indice de protection IP20, ce disjoncteur est destiné à être intégré dans un coffret ou un tableau approprié. Il peut fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui facilite son emploi dans différents environnements techniques intérieurs. La dissipation de 14,8 W est également à prendre en compte lors du dimensionnement thermique du tableau, notamment dans les ensembles compacts ou fortement équipés.

Un choix pertinent pour les tableaux électriques ABB série S200

Issu de la série S200, ce disjoncteur modulaire s’intègre naturellement dans une logique de distribution claire et homogène. Il peut recevoir des dispositifs supplémentaires, ce qui ouvre la voie à des configurations évolutives selon les besoins du tableau. Pour l’acheteur professionnel comme pour le monteur exigeant, c’est une solution adaptée lorsqu’il faut protéger un circuit triphasé + neutre de 32 A avec une courbe C, dans un encombrement modulaire standard.
