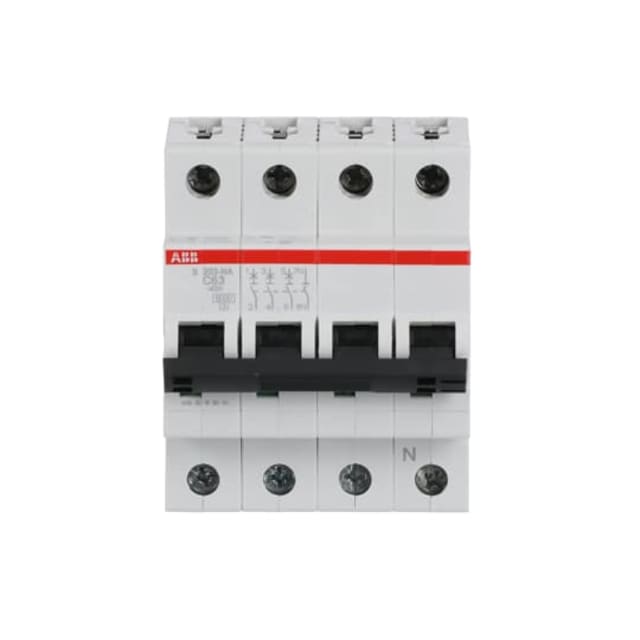

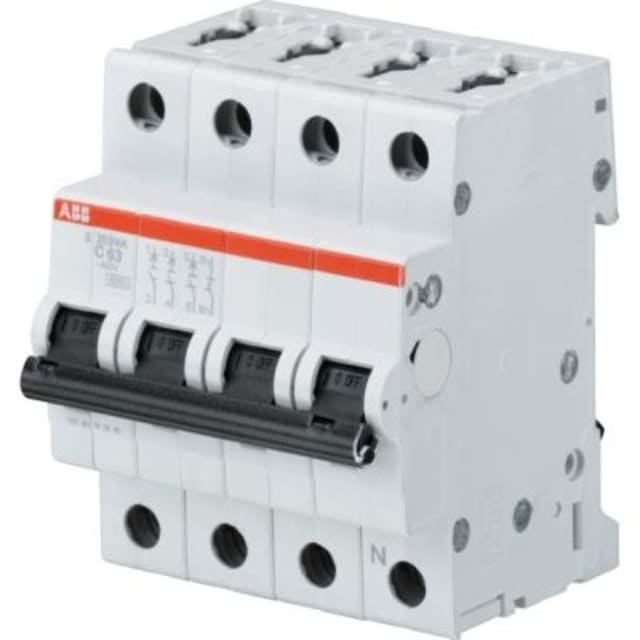

Disjoncteur 3P+N 63A courbe C 6kA 2CDS253103R0634

Disjoncteur modulaire 3P+N 63A pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire 3P+N 63A courbe C de la série S200 est conçu pour la protection des circuits triphasés avec neutre dans les tableaux électriques. Sa configuration à 4 pôles, dont 3 pôles protégés et un neutre raccordé, convient particulièrement aux installations de distribution nécessitant une coupure adaptée aux départs en 400 V. Son format 4 modules facilite son intégration dans un coffret ou une armoire lorsque l’encombrement doit rester maîtrisé.

Courbe C 63A : un choix adapté aux circuits avec appels de courant modérés

Avec un courant nominal de 63 A et une courbe de déclenchement C, ce disjoncteur est indiqué pour les lignes et équipements présentant des pointes de courant modérées au démarrage. Il répond ainsi aux besoins courants en protection des réseaux d’alimentation, des départs techniques et de nombreuses charges d’exploitation. Le déclenchement thermique gère les surcharges, tandis que le déclenchement électromagnétique intervient en cas de court-circuit.

Pouvoir de coupure 6 kA selon EN 60898 et performances renforcées selon IEC 60947-2

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V comme à 400 V, ce qui le destine aux applications modulaires de protection de circuits. Il affiche également des valeurs Icu de 20 kA à 230 V et 10 kA à 400 V selon IEC 60947-2, un point important pour les environnements techniques où la cohérence entre protection modulaire et exigences d’installation doit être vérifiée en amont. La classe de limitation énergétique 3 participe en outre à une réduction de l’énergie laissée passer lors d’un défaut.

Configuration 3 pôles protégés avec neutre raccordé

La présence d’un neutre à connexion, associée à 3 pôles protégés, permet d’utiliser ce disjoncteur sur des circuits triphasés avec conducteur neutre sans ajouter un appareil séparé. Cette architecture simplifie la distribution dans le tableau, améliore la lisibilité du câblage et répond aux besoins des départs tétrapolaires où la continuité du neutre doit être correctement prise en compte dans l’appareillage de protection.

Intégration simple dans un tableau modulaire

Avec une largeur de 4 unités de division et une profondeur totale de 69 mm, ce disjoncteur s’intègre dans les tableaux modulaires standards sur rail DIN. Le raccordement accepte des conducteurs monofilares de 0,75 à 35 mm² et des conducteurs multifilaires de 0,75 à 25 mm², ce qui facilite son adaptation à différentes sections de câbles selon la conception du départ. Des dispositifs supplémentaires peuvent être ajoutés, pratique pour faire évoluer le montage avec des contacts auxiliaires ou accessoires de signalisation compatibles.

Caractéristiques électriques adaptées aux environnements de distribution

Ce disjoncteur fonctionne en 50 à 60 Hz, en type de tension AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Ces caractéristiques le rendent pertinent pour une utilisation en protection et distribution électrique dans des ensembles modulaires où la tenue électrique de l’appareil doit rester cohérente avec les contraintes du tableau et du circuit à protéger.

Conditions d’exploitation et données utiles à l’installation

Ce modèle présente un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 3. Il est prévu pour fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui le rend exploitable dans de nombreux environnements techniques hors conditions extrêmes. Sa puissance dissipée de 19,2 W est également une donnée utile pour anticiper l’échauffement global à l’intérieur du coffret, notamment dans les tableaux comportant plusieurs protections de fort calibre.
