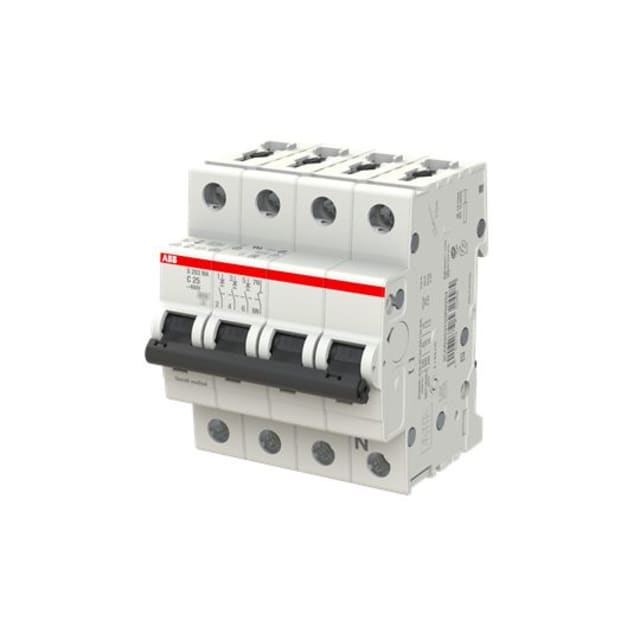

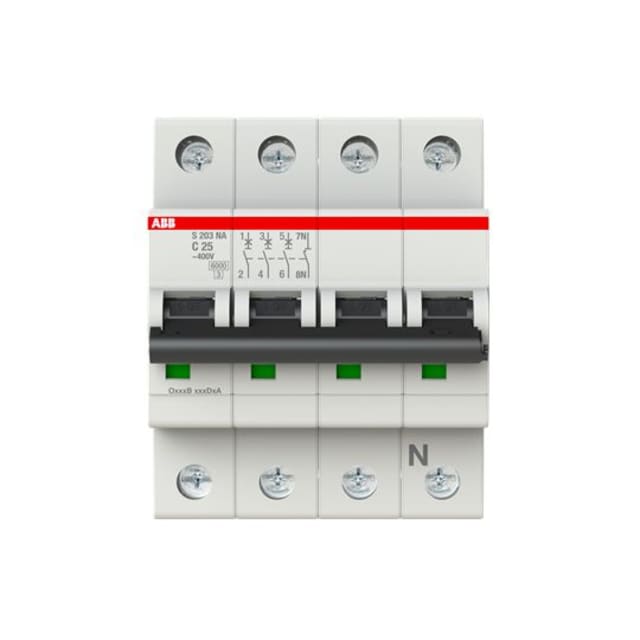

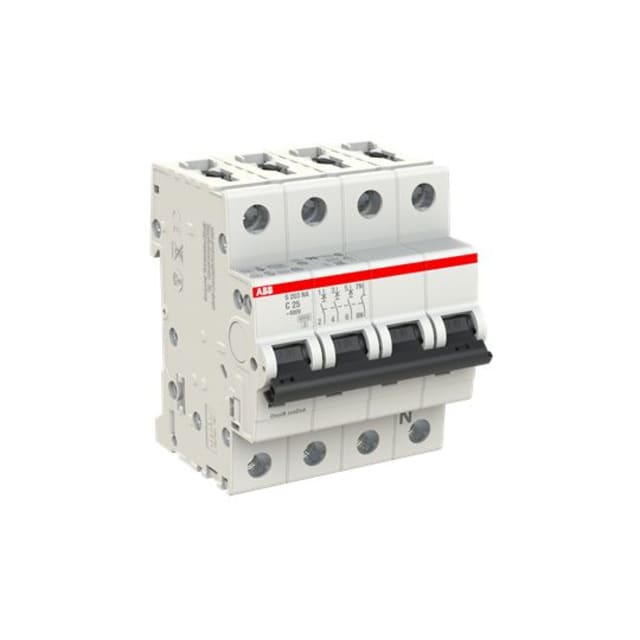

Disjoncteur 3P+N 25A courbe C 6kA 2CDS253103R0254

Disjoncteur 3P+N 25A courbe C 6kA – Série S200

Le disjoncteur 3P+N 25A courbe C 6kA réf. 2CDS253103R0254 est une solution de protection modulaire conçue pour les installations électriques triphasées avec neutre. Issu de la série S200, il convient particulièrement aux tableaux de distribution où l’on recherche une protection fiable des circuits contre les surcharges et les courts-circuits, tout en conservant un encombrement compact.

Avec son courant nominal de 25 A et sa courbe C, ce disjoncteur se prête à de nombreuses applications courantes dans le tertiaire, le résidentiel collectif ou les petites installations professionnelles. Sa capacité de coupure 6 kA selon EN 60898 en 230 V et 400 V contribue à une protection adaptée aux circuits standards, dans le respect des prescriptions de l’installation.

Les atouts de ce disjoncteur modulaire

Protection 3 pôles protégés + neutre connecté pour les circuits triphasés avec conducteur neutre. Courbe C adaptée aux circuits présentant des appels de courant modérés au démarrage. Pouvoir de coupure 6 kA selon EN 60898, pour une protection cohérente sur installations usuelles. Format 4 modules facilitant l’intégration dans les tableaux modulaires. Compatibilité AC/DC pour une utilisation conforme aux caractéristiques prévues par le fabricant. Bornes de raccordement larges acceptant des sections de conducteurs adaptées aux besoins courants.

Pour quels usages choisir ce 3P+N 25A courbe C ?

Ce disjoncteur est particulièrement pertinent pour la protection de circuits triphasés alimentant des charges équilibrées ou réparties, lorsqu’un neutre doit également être présent dans le départ. Il peut être utilisé dans des tableaux de distribution, des armoires de commande ou des ensembles de protection où la sélectivité et la simplicité de maintenance sont recherchées.

La courbe C offre un bon compromis entre sensibilité et tolérance aux appels de courant. Elle est souvent choisie pour des équipements et circuits standards, sans démarrage fortement capacitif ou très inductif. En cas de besoin spécifique, il est important de vérifier la nature exacte de la charge et le dimensionnement global du circuit.

Caractéristiques techniques essentielles

Référence fabricant : 2CDS253103R0254 Référence commerciale : S203-C25NA Série : S200 Calibre : 25 A Courbe de déclenchement : C Nombre de pôles total : 4 Nombre de pôles protégés : 3 Conducteur neutre à connexion : oui Pouvoir de coupure assigné Icn : 6 kA selon EN 60898 à 230 V Pouvoir de coupure assigné Icn : 6 kA selon EN 60898 à 400 V Pouvoir de coupure Icu : 10 kA selon IEC 60947-2 à 400 V Pouvoir de coupure Icu : 20 kA selon IEC 60947-2 à 230 V Tension de dimensionnement : 400 V Type de tension : AC/DC Fréquence : 50 à 60 Hz Tension d’isolement Ui : 440 V Tension de tenue aux chocs Uimp : 4 kV Largeur : 4 modules Profondeur totale : 69 mm Classe de limitation énergétique : 3 Catégorie de surtension : 3 Classe de protection : IP20 Degré de pollution : 3 Température de fonctionnement : -25 à +55 °C Puissance dissipée : 12,8 W

Points à vérifier avant l’achat

Pour garantir une intégration sans surprise, il est conseillé de vérifier plusieurs points avant de commander ce disjoncteur : Le calibre nécessaire selon le dimensionnement du circuit et la section des conducteurs. La compatibilité avec un départ 3P+N si le neutre doit être commuté conformément à votre configuration. L’espace disponible dans le tableau , ce modèle occupant 4 modules. Le type de charge alimentée , afin de confirmer que la courbe C est bien adaptée. Le niveau de pouvoir de coupure requis en fonction de l’installation et du calcul de court-circuit.

Un choix fiable pour la distribution électrique

Grâce à sa conception modulaire et à ses caractéristiques techniques équilibrées, ce disjoncteur 3P+N 25A constitue une solution sérieuse pour protéger et distribuer l’énergie dans un tableau électrique. Sa série S200 est reconnue pour sa cohérence d’intégration, tandis que la référence exacte 2CDS253103R0254 permet d’identifier sans ambiguïté la variante recherchée.

Si vous cherchez un disjoncteur tripolaire avec neutre pour une installation nécessitant une protection 25 A en courbe C et un pouvoir de coupure 6 kA, ce modèle représente une option professionnelle et robuste, adaptée aux besoins courants de protection des circuits.
